PC水冷系统用GME流量计占位结构件

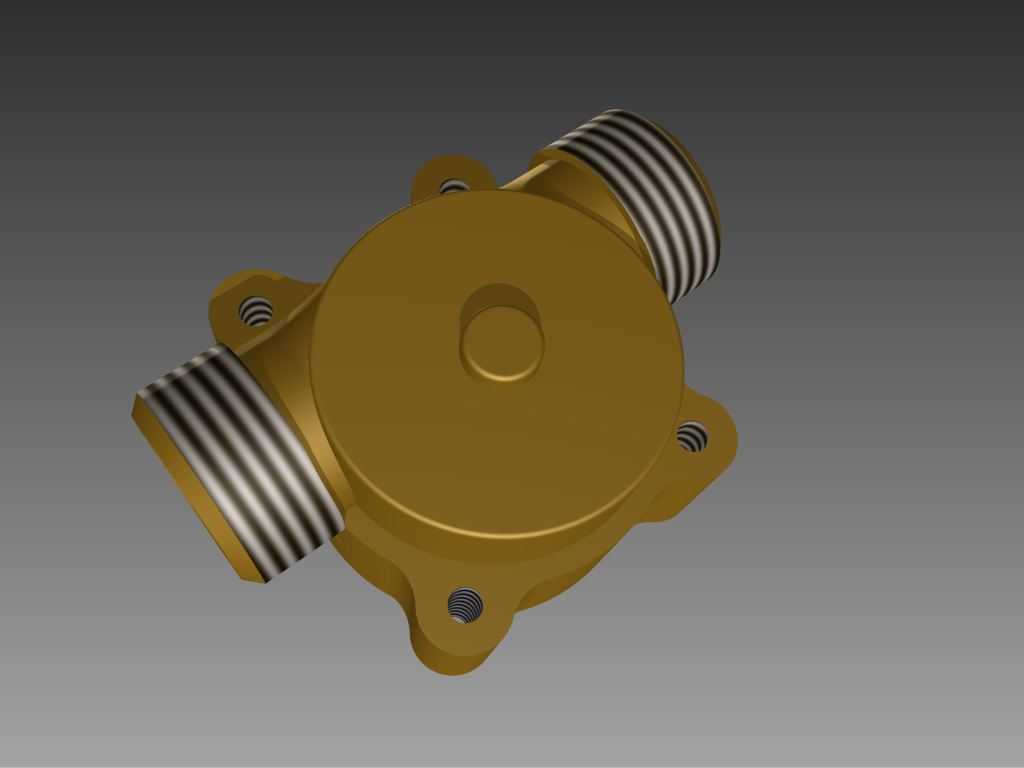

　　在PC分体式水冷系统的管路布局设计阶段，经常会遇到需要预留流量计安装位的场景，这类占位结构件的核心作用是在方案评审、管路走向模拟阶段，替代真实流量计完成装配干涉校验、管路弯折半径验证、安装空间预留等工作，避免后期采购实物后出现空间不足、管路扭曲、与周边硬件冲突的问题。这个GME流量计占位件完全针对PC水冷的应用场景设计，主体采用类黄铜质感的外观结构，整体为对称式的圆形基座布局，两个外螺纹接口呈180度对向分布，适配常规PC水冷系统常用的G1/4标准外螺纹规格，能够直接与常见的水冷硬管、快拧接头、硬管快插等标准管路配件匹配，不需要额外制作转接结构。

　　基座上预留了三个带安装孔的固定耳，呈120度均匀分布在圆形基座的外缘，每个固定耳上都设计了内螺纹安装孔，适配PC机箱内常用的M3规格固定螺丝，安装时可以根据机箱内部的布局空间，选择任意一个或多个固定耳完成锁紧固定，保证占位件在模拟装配时的位置稳定性，不会因为管路拖拽出现位置偏移，影响空间校验的准确性。设计阶段没有还原内部的叶轮、传感模块等精细结构，也没有制作分体的螺钉、密封件等小零件，核心是把控整体的安装边界尺寸：主体圆形基座的最大外径控制在42mm范围内，两个外螺纹接口的端面间距为68mm，基座主体的最大厚度（不含螺纹接口突出部分）为18mm，固定耳的安装孔中心距基座中心的距离为26mm，这些尺寸完全匹配市售同规格GME流量计的实际安装尺寸，能够1:1还原真实产品的空间占用情况。

　　在做水冷管路布局模拟时，将这个占位件安装到预设的流量计安装位，就可以直观判断该位置是否会与内存马甲、CPU供电线、显卡散热装甲、机箱风扇位等周边部件发生干涉，同时可以提前测量管路需要的长度、弯折角度，避免后期组装时出现管路长度不足、弯折角度过大导致水流受阻的问题。对于PC水冷改装的从业者来说，这类占位结构件是方案设计阶段非常实用的辅助工具，不需要提前采购价格较高的真实流量计，就可以完成整套水冷系统的布局验证，尤其是在做定制化机箱的水冷方案、小体积ITX机箱的紧凑布局设计时，精准的占位尺寸能够大幅降低方案返工的概率，减少后期改装的材料浪费。

　　这个占位件的结构设计做了合理的简化，去掉了所有不影响安装边界的细节特征，既保证了尺寸精度满足装配校验需求，又不会因为过多的细节特征导致建模、装配过程中出现不必要的运算负担，在三维装配环境中可以快速完成定位、配合约束，提升方案设计的效率。需要注意的是，这个结构件仅作为布局占位使用，不具备真实的流量检测功能，也没有设计内部的流道结构，不能直接接入水冷回路承担通流或测量功能，仅用于前期的空间布局模拟、安装位校验工作。在实际应用中，很多水冷改装玩家在做方案规划时，经常会因为没有准确的占位模型，导致预留的安装空间过大或过小，要么浪费机箱内部的宝贵空间，要么出现实物装不上的问题，这个占位件的尺寸完全对标量产的GME流量计产品，能够精准匹配实际安装需求，不管是做硬管水冷的管路走向规划，还是做定制水冷头、分水板的布局设计，都可以用它来完成空间位置的确认，保证最终组装时所有配件都能顺利安装到位，不会出现空间冲突的问题。
