1/4英寸内螺纹小型迷你球阀结构设计

　　这款1/4英寸规格的小型球阀，在紧凑型流体控制回路里的适配性非常突出，日常做小型气动系统装配、实验室气路改造、小型液压站支路布设的时候，经常会遇到安装空间局促、管路通径小但需要可靠通断控制的场景，这类迷你球阀刚好能填补大规格阀门装不下、普通旋塞阀密封可靠性不足的选型空白。从实际使用场景来看，这类小通径球阀常被用在仪表气源支路、小型设备冷却水回路、化学实验装置的取样管路、小型气动工具的供气管路上，相比同通径的截止阀，它的启闭行程极短，只需要将手柄旋转90度就能完成全开或者全关操作，操作人员在狭窄的设备缝隙里也能轻松完成管路通断操作，不需要预留大的操作空间。

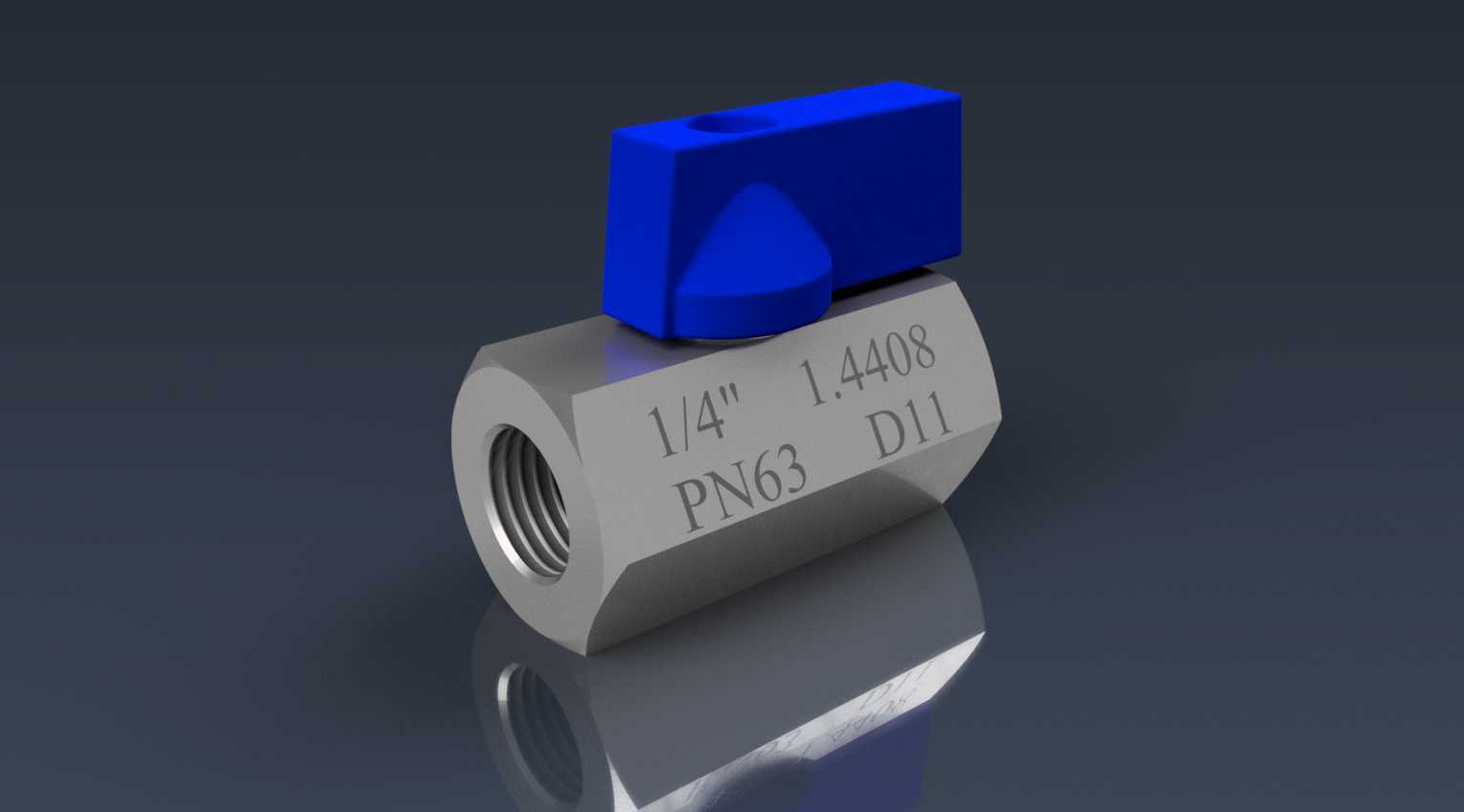

　　从结构设计逻辑来看，这款球阀采用一体式六角本体结构，本体两端加工出标准G1/4内螺纹，和常规同规格管路接头可以直接适配，不需要额外加工转换接头，六角外形的设计也充分考虑了安装便利性，装配时可以用普通开口扳手直接卡住本体六角面完成拧紧作业，不需要定制专用工装，现场安装效率很高。本体上直接刻印通径、压力等级等参数，即使设备使用多年表面涂层磨损，参数标识也不会脱落，方便后期运维人员快速识别阀门参数。顶部的蓝色拨片式手柄做了扁平化设计，相比常规的长手柄球阀，它的外伸尺寸更短，在密集排布的阀组里不会和相邻阀门、管路产生干涉，手柄的限位结构直接集成在本体和手柄的配合面上，旋转到全开或者全关位置时会有清晰的到位反馈，操作人员不需要观察阀位标识就能判断阀门状态。

　　密封结构上，这类小型球阀通常采用浮动球密封设计，球体在介质压力作用下会自动压紧出口侧的密封座，压力越高密封性能越好，在PN63的额定压力等级下，也能保证低压工况下无内漏、高压工况下密封可靠，不会出现普通小阀门常见的低压渗漏问题。流道部分采用全通径设计吗？不对，这个规格的迷你球阀为了控制整体外形尺寸，采用的是缩径流道，但流道内壁做了光滑过渡处理，介质通过时的流阻非常小，对于压缩空气、清水、低压液压油、常规无腐蚀性气体这类介质来说，压损完全可以忽略，不会影响支路的流量供给。

　　安装边界方面，这款球阀的总长度控制得非常紧凑，两端内螺纹的有效螺纹深度符合常规管螺纹标准，安装时只要保证管路外螺纹的拧入深度不超过有效螺纹长度，就不会出现螺纹顶碰球体导致阀门卡涩的问题；本体的对边尺寸适配常规扳手规格，安装时不需要考虑扳手的避让空间；顶部手柄的最高高度距离阀体中心的尺寸很小，在阀组排布时，相邻阀门的中心距只要比本体最大外径大3mm以上，就能保证手柄操作时不会互相干涉。在做三维布管设计的时候，这类标准件的模型可以直接调入装配体，不需要反复核对安装尺寸，能大幅减少管路设计阶段的干涉检查工作量，提前预判安装空间是否足够，避免现场装配时才发现阀门装不上、手柄转不动的问题。

　　从实际运维角度来说，这种一体式结构的迷你球阀没有多余的外接紧固件，长期使用也不会出现紧固件松动导致的外漏问题，密封件的磨损周期比同规格的旋塞阀、针型阀更长，即使出现密封失效，因为整体成本低、更换方便，直接整体替换即可，不需要单独拆解更换密封件，能大幅降低小型管路系统的运维成本。在做小型设备的气液回路设计时，选用这类成熟结构的迷你球阀，不需要额外做结构验证，只要介质兼容性、压力等级、通径符合设计要求，就能直接选用，能大幅缩短设备的研发周期，减少非标零件的设计加工量。
