9V直流供电3.5mm直插电源接头结构

　　在小型消费电子、便携检测仪器、桌面小型外设的供电链路里，低压直流输入接插件的可靠性直接决定了设备供电的稳定性，3.5mm规格的直插式电源接头是这类场景里应用极广的接插部件，不同于常见的音视频同规格接口，这类电源接头的接触件设计、绝缘结构、出线防护都围绕低压大电流的持续传输做了针对性优化。

　　从实际应用场景来看，这类接头广泛用在9V直流供电的小型设备上，比如老式便携路由器、手持检测仪表、桌面小型功放、外置硬盘盒、儿童电动玩具的外接供电端，这类设备的供电电流普遍在1A以内，不需要大电流接插件的冗余结构，3.5mm的外径尺寸刚好能平衡设备面板的开孔占用和接触可靠性，不会像更细的2.1mm接头那样容易出现插接过松、接触电阻过大的问题，也不会像5.5mm规格接头那样占用过多设备端的面板空间，适配小型设备紧凑的结构布局。

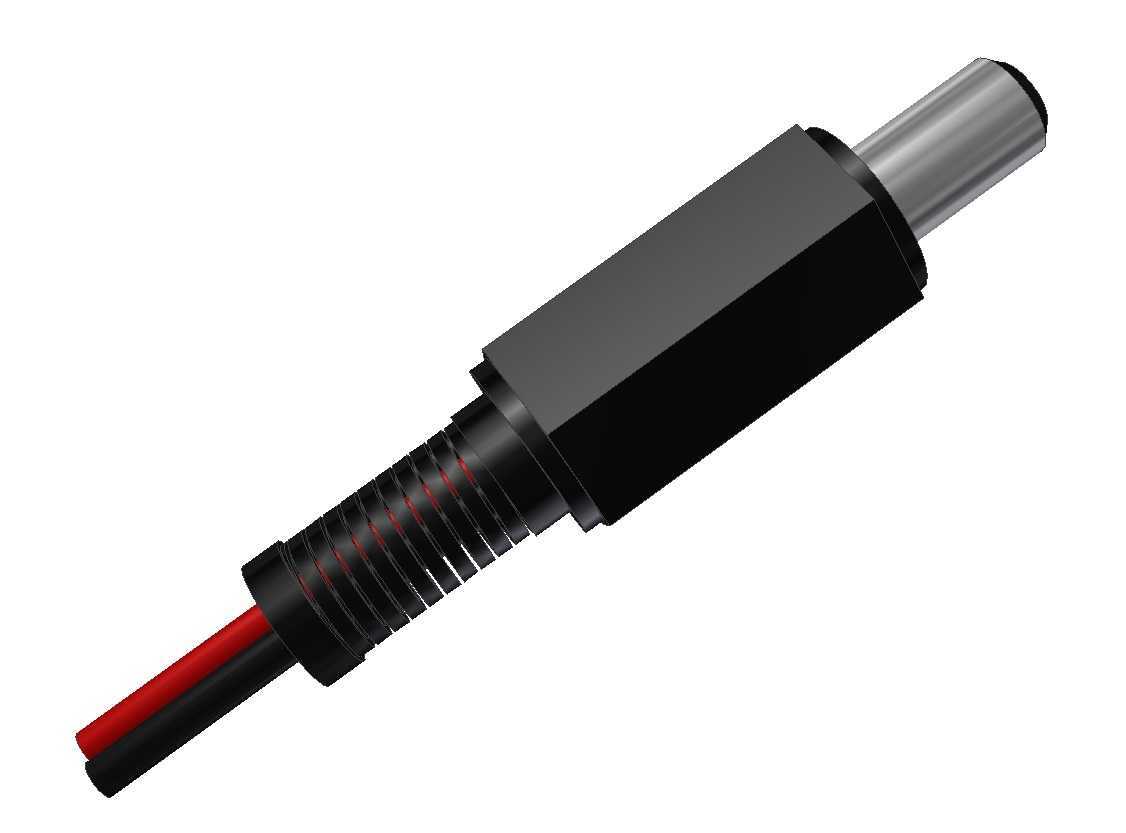

　　从功能特性上看，这个直插接头采用同轴接触结构，中心插针为正极接触件，外层金属套筒为负极回路，插针和套筒之间的绝缘层采用耐温工程塑料，能避免长期通电下的绝缘老化，插合后接触电阻稳定在毫欧级，不会因为长期插拔出现接触压降过大导致的设备供电不足问题。接头尾部做了多段式的防弯折结构，也就是出线位置的波纹状护套，这个结构是实际使用里非常关键的设计，日常使用中电源线经常会被拉扯、弯折，普通直出结构的接头很容易在出线位置出现线芯折断、护套开裂的问题，多段波纹的防折结构可以分散弯折时的应力，让弯折弧度更平缓，大幅提升出线位置的耐弯折寿命，常规使用场景下能承受数千次的反复弯折不会出现线芯断裂。接头中段的六角结构是为了装配设计的，在焊接线芯、组装接头外壳的时候，可以用工具夹持这个六角面来固定接头，避免拧动外壳的时候带动内部插针转动扯断线芯，同时这个六角结构也能在部分嵌入式安装场景里起到防转作用，当接头穿过设备面板用螺母固定时，六角面可以卡在面板的对应定位槽里，避免插接受力时接头跟着转动。

　　从设计思路上看，这个接头的建模完全遵循实际量产零件的尺寸公差逻辑，金属插针的伸出长度、外径尺寸都匹配通用3.5mm直流插座的插合深度，插合后的有效接触长度能保证在受到轻微外力拉扯时不会瞬间断电，绝缘段的长度足够避免正负极之间的爬电距离不足，哪怕在湿度较高的使用环境下也不会出现极间漏电的问题。出线端的内孔尺寸适配常规的两芯平行电源线，红黑两线分别对应正负极，焊接位置预留了足够的空间，不会出现装配时线芯挤压导致的短路问题。接头外壳的黑色绝缘部分采用注塑成型的结构，建模时还原了注塑件的拔模斜度，表面的细微纹理也和实际量产零件的外观一致，金属部分的表面粗糙度做了区分，插针和外层套筒是光亮的镀镍表面，六角夹持面是哑光的金属质感，和实际零件的表面处理状态完全匹配。

　　从安装边界来看，这个接头的整体外径在插合方向上的最大尺寸是中段六角结构的对边宽度，在设备面板开孔设计时，只需要匹配六角结构的外接圆尺寸预留开孔，就能让接头顺利穿过面板，插针的中心轴线和接头本体的同轴度控制在合理公差范围内，插合时不会出现卡滞、偏斜的问题。接头尾部的防折护套最大外径比中段六角结构小，不会和面板外侧的其他结构产生干涉，电源线出线方向和接头轴线一致，在设备内部走线时不需要额外预留过大的弯折空间，适合内部结构紧凑的小型设备使用。在做设备整机结构校核时，这个模型可以直接导入装配体，模拟接头插合后的空间占用，检查插座周围的结构是否会和接头本体、出线护套产生干涉，提前发现结构设计里的空间冲突问题，避免开模后才发现接插件装配干涉的问题。

　　对于结构设计从业者来说，这类通用接插件的准确建模能大幅提升整机设计的效率，不需要自己从零开始测绘零件，直接调用符合实际尺寸的模型就能完成面板开孔、空间校核、装配干涉检查的工作，在做布线设计时也能准确模拟电源线的出线位置和弯折半径，让内部走线的设计更贴合实际装配情况。
