MS3102A-10SL-3P法兰盘式圆形连接器

　　在工业电气互联场景中，这类法兰盘式圆形连接器的应用覆盖了从户外机电设备、重型工程机械到工业控制柜、测试测量仪器的诸多布线环节，核心作用是在需要频繁插拔或者存在振动、防尘密封需求的线路节点，实现电源或者控制信号的可靠通断对接，相比普通接线端子排，它的插拔式结构能大幅降低现场布线的拆装维护效率，同时自带的法兰安装结构能直接固定在设备壳体面板上，无需额外设计转接固定支架。

　　从实际使用的功能特性来看，这款3芯针触点的连接器，接触件采用插针式公端结构，适配对应的母端插座后，能在插合后形成稳定的接触压力，保证电流传输过程中不会因为设备运行的振动出现接触不良、瞬断的问题；外壳带外螺纹结构，插合后可以通过配套的连接螺帽锁紧，部分配套使用场景下还能加装密封圈，实现面板位置的防尘防泼溅防护，适配车间、户外设备等存在少量粉尘、凝露的使用环境。

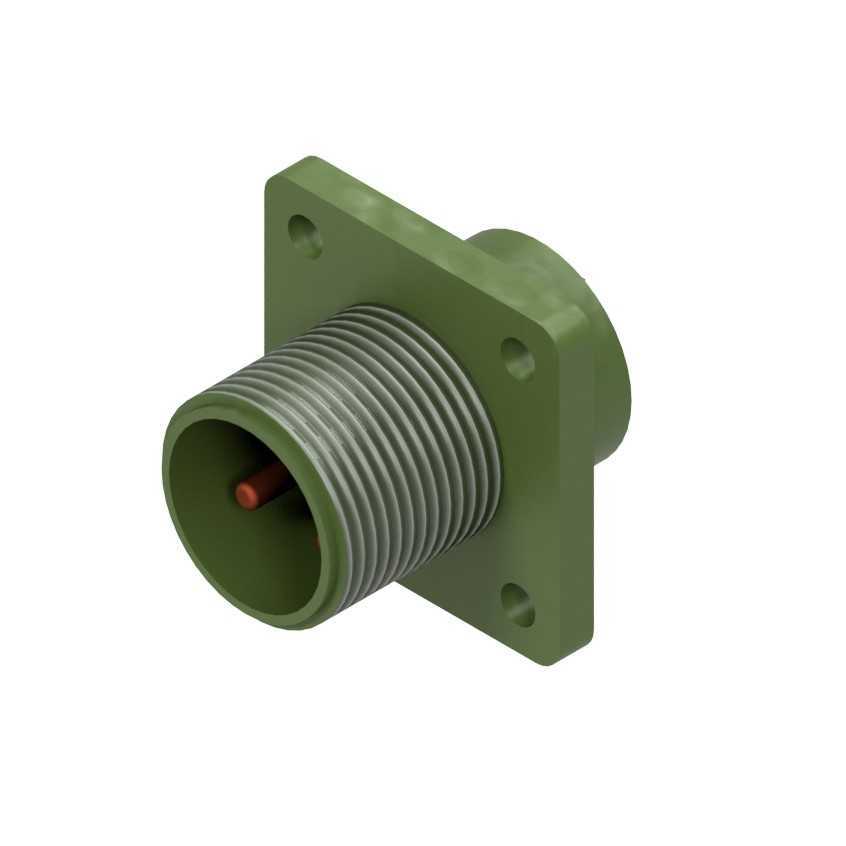

　　设计层面，这款连接器采用方形法兰盘的安装形式，法兰盘上预留了四个对称分布的安装通孔，安装时可以直接从设备面板外侧穿入螺丝，在面板内侧锁紧固定，安装孔的位置公差经过适配，能保证连接器插合端面和设备面板齐平，不会出现歪斜导致插合卡滞的问题；接触件的排布采用等距圆周分布，三个插针的位置和配套母端的插孔一一对应，能避免插反的问题，插针根部做了台阶限位，装配时能保证插针的伸出长度一致，不会出现个别插针接触不到位的情况。外壳的主体结构做了等厚设计，法兰盘和筒体衔接的位置做了圆角过渡，避免应力集中导致安装锁紧时出现壳体开裂的问题，筒体部分的外螺纹采用标准连续牙型，和配套锁紧螺帽的配合间隙控制在合理范围，既不会因为间隙过大出现锁紧晃动，也不会因为间隙过小导致螺帽旋合卡滞。

　　从安装边界尺寸来看，方形法兰盘的对角线尺寸适配常规面板开孔的预留空间，筒体的伸出长度分为面板内侧和外侧两部分，外侧带螺纹的部分长度足够容纳连接螺帽的旋合行程，内侧的筒体长度刚好能让内部接线端子的尾部留出足够的接线空间，不会因为筒体过短导致接线后线缆弯折半径不足，拉扯到接触件的根部；插针的端面和连接器筒体端面的缩进距离符合行业通用规范，插合时插针会先进入母端的导向腔，再和插孔接触，避免插合过程中插针被碰歪、损伤。

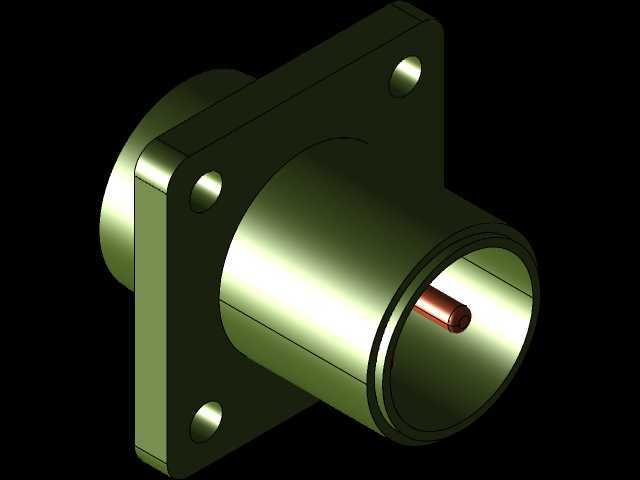

　　在三维建模的过程中，这类连接器的建模需要重点关注几个关键尺寸的还原：首先是法兰盘四个安装孔的中心距，这个尺寸直接决定了模型导入装配体后能不能和设备面板的安装孔对齐，是安装匹配的核心尺寸；其次是外螺纹的大径、螺距和有效螺纹长度，这部分关系到和配套锁紧件的配合仿真是否准确；再者是插针的位置度、伸出长度，以及筒体内部的空腔尺寸，这部分会影响后续接线时的线缆布线空间校核，避免设计时出现线缆和壳体内壁干涉的问题。建模时外壳的军绿色外观是这类军规连接器的典型表面处理特征，建模时可以通过外观材质还原，但核心还是结构尺寸的准确性，毕竟这类标准件的三维模型主要作用是在设备整体设计阶段做装配干涉检查、安装空间预留，以及布线走向的规划，不需要做过度的外观细节渲染，重点保证装配相关的关键尺寸和实物一致即可。

　　实际选型使用时，这类3芯的连接器通常用于小功率电源回路或者开关量控制信号的传输，法兰安装的形式相比电缆式连接器，固定强度更高，能承受更大的线缆拉扯力，适合固定在设备的壳体上作为固定的外接接口，避免接口因为线缆拖拽出现松动；插针式的公端结构通常设计在设备侧，母端结构设计在线缆侧，这样在设备未接线的状态下，公端的插针被外壳筒体保护，不容易被外力碰弯，同时外露的公端不带弹性接触结构，日常存放、运输过程中不容易出现接触件变形失效的问题。
