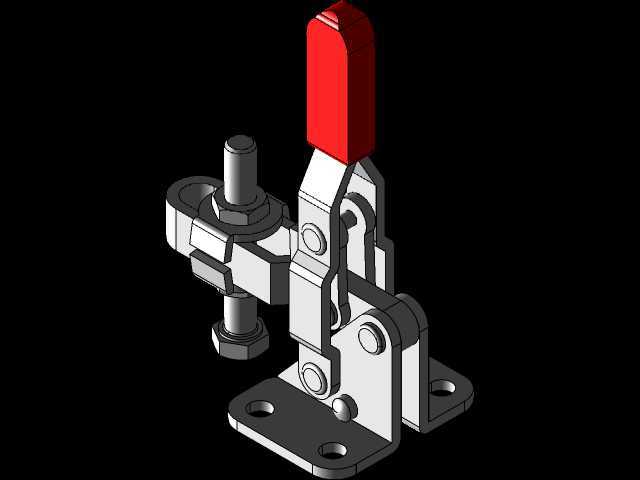

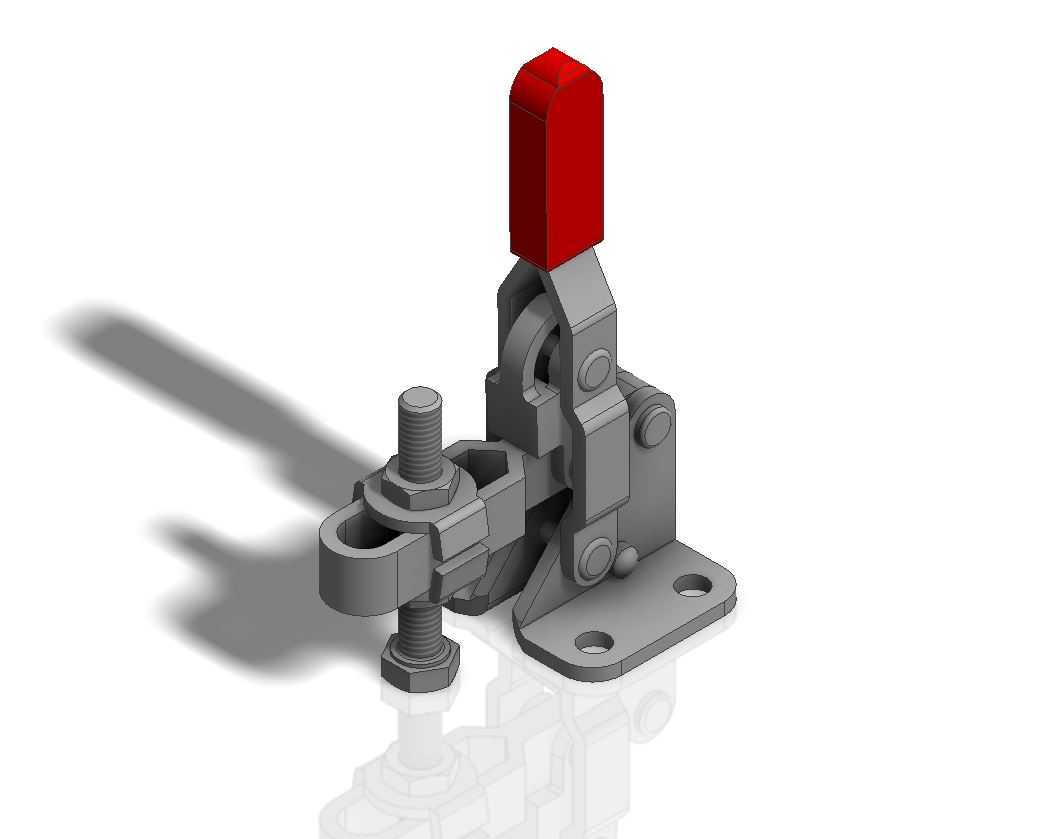

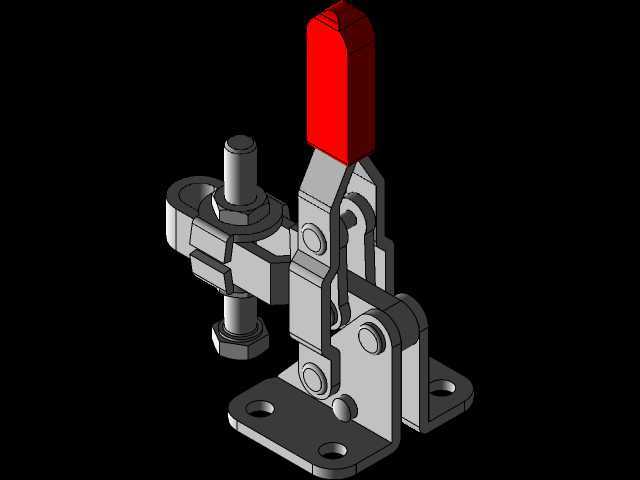

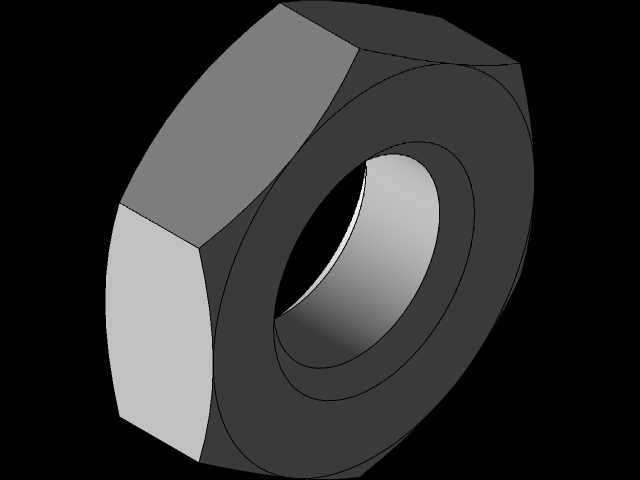

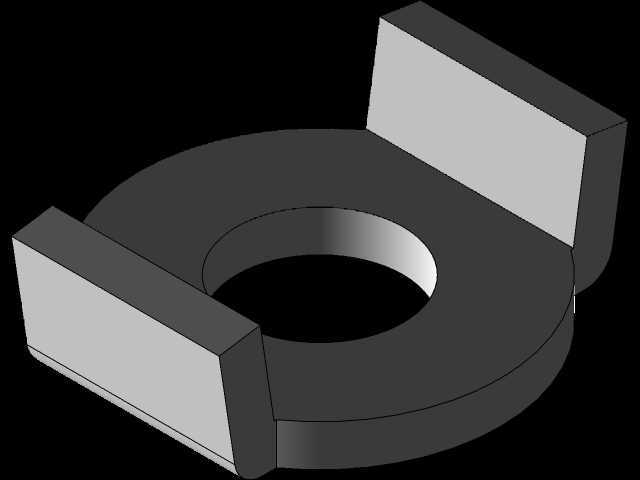

立式手柄法兰底座铰链夹压紧机构

　　在工装夹具设计领域，手动快速压紧件的选型直接影响工位操作效率与装夹可靠性，这款带法兰底座的立式手柄铰链夹，是针对小空间工位频繁装拆场景开发的压紧执行件，目前在电子组件装配、小型五金件焊接定位、注塑件水口冲切工装、阀门零部件检测工位都有大量成熟应用。不同于水平手柄式夹钳需要预留较大的手柄扳动空间，这款夹钳采用立式扳动结构，手柄的操作行程集中在夹钳本体正上方区域，对于排布密集的多工位工装板来说，能有效减少相邻工位的操作干涉，操作人员在狭窄的工装排布间隙里也能完成快速压紧与松脱动作，单工位装夹动作耗时可控制在0.5秒以内，相比传统螺栓压紧结构效率提升十分明显。

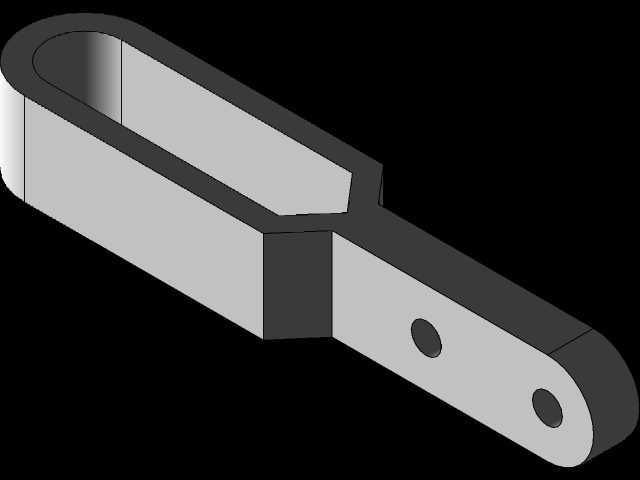

　　从功能实现逻辑来看，这款夹钳采用铰链四杆机构的死点自锁原理，当手柄扳动到压紧终了位置时，连杆与压臂的铰接点会越过机构死点，此时即使被压紧工件存在加工公差带来的反作用力，夹钳也不会自行松脱，能稳定保持预设的压紧力，不会因为工位振动、工件受力回弹出现压持失效的问题。压臂末端配置了可调式压紧螺栓，螺栓表面做了发黑防锈处理，下端带橡胶压头，可根据被压工件的实际高度调整螺栓伸出长度，调整范围覆盖0-20mm的高度差，既能适配不同厚度的工件装夹需求，也能避免刚性压头直接接触工件表面造成压痕，对于表面质量要求较高的铝件、塑料件装夹场景十分友好。

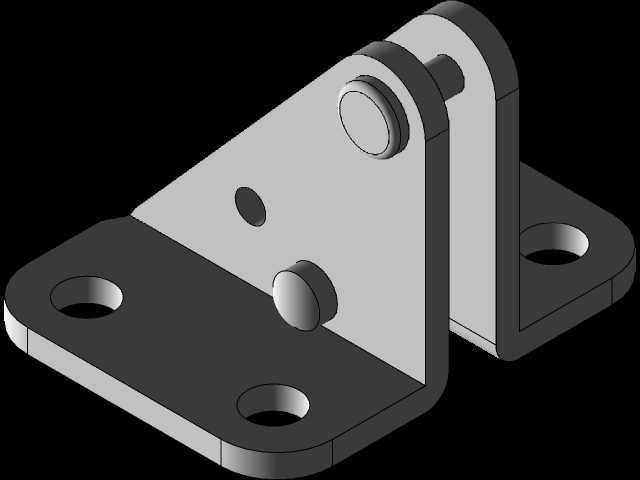

　　底座采用法兰式安装结构，底座上预留两个对称的安装通孔，孔位间距符合行业通用的快速夹钳安装尺寸规范，设计人员在做工装板排布时不需要重新测绘孔位，可直接调用标准安装尺寸完成布局，安装时可采用内六角螺栓从法兰面上方直接锁紧，不需要在工装板背面预留螺母锁紧空间，对于厚度较薄的工装基板也能实现可靠固定。从结构设计细节来看，夹钳的所有铰接销轴都做了渗碳淬火处理，表面硬度达到HRC45-50，长期反复扳动也不会出现销轴磨损、铰接间隙过大的问题，夹钳本体采用高强度碳钢冲压成型，关键受力部位做了加厚处理，额定压紧力可达到150kgf，能满足大部分小型零部件的装夹压紧需求。

　　手柄部分套有红色防滑绝缘胶套，胶套表面做了防滑纹理处理，操作人员手上沾有少量切削液、油污时也能稳定施力，不会出现打滑脱手的问题。臂100°、手柄56°的角度参数是经过多轮实际操作验证的最优角度，压紧状态下手柄不会过度后仰占用上方空间，松脱状态下手柄的抬起高度刚好能让压臂完全脱离工件上方区域，方便操作人员取放工件，不会出现压臂刮蹭工件表面的问题。在做三维建模时，这款夹钳的所有运动铰接副都做了配合约束，可直接在装配体环境下模拟扳动动作，验证夹钳在压紧、松脱两个状态下与周边工装结构、工件的干涉情况，不需要设计人员重新拆解建模调整运动参数，能大幅缩短工装设计的周期。实际选型应用时需要注意，这款夹钳的压头作用点到法兰安装面的垂直高度在压紧状态下为固定基准值，设计工装时需要提前核算工件的压紧面高度，配合可调压头的调整范围预留足够的压紧余量，避免出现压头行程不足无法压紧工件，或者压头伸出过长导致压紧力不足的问题。另外法兰底座的安装面做了平面度处理，安装时只要保证工装板的安装面平面度在0.1mm以内，就不会出现夹钳安装倾斜、压头偏磨的问题，长期使用也能保持稳定的压紧精度。
