联合收割机割台作业装置三维结构设计

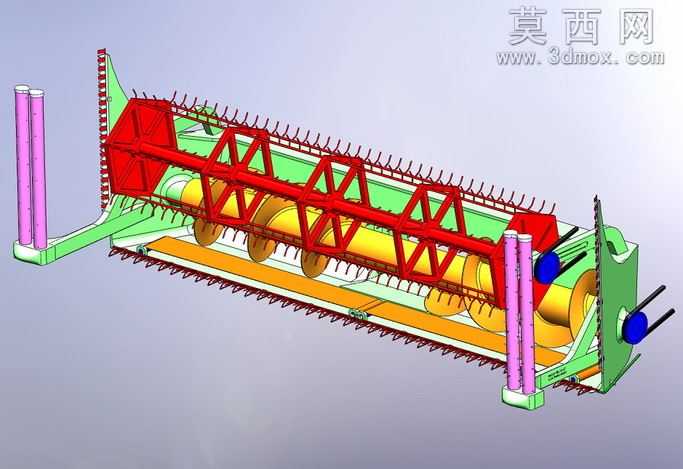

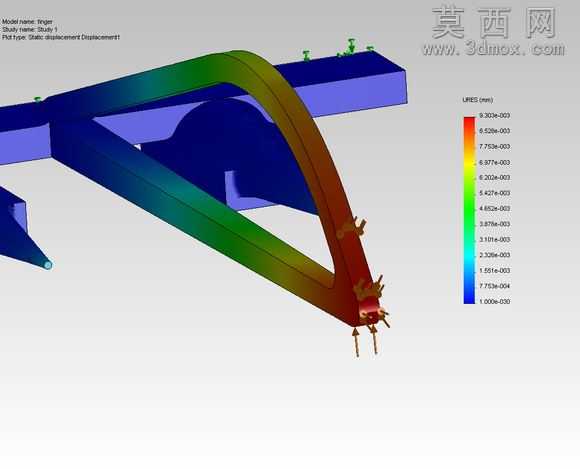

本作品为联合收割机核心割台作业装置的三维参数化建模成果，建模过程严格遵循农用收获机械的实际作业工况与结构逻辑，采用自顶向下的设计思路完成整体装配搭建。模型首先完成核心支撑框架的结构构建，红色桁架式主架采用等边角钢拼接的空间桁架结构，在三维软件中通过焊件模块生成标准型材构件，精准还原了桁架的斜撑排布与节点连接方式，保证框架的抗扭与抗弯承载性能匹配实际作业的振动载荷。拨禾轮部分采用多排辐射式弹齿排布设计，弹齿沿轮轴周向均匀分布，建模时通过圆周阵列命令完成弹齿的批量排布，同时对拨禾轮的两端支撑臂、高度调节铰接座进行了细节还原，支撑臂处的铰接销轴、调节滑槽均按照实际装配间隙完成配合设计，可直观展示拨禾轮的高度调节运动逻辑。卧式输送搅龙部分采用变径螺旋叶片设计，叶片与中间筒身的焊接贴合处做了平滑过渡处理，筒身内部的传动轴、两端的轴承安装位均做了结构预留，搅龙下方的输送底板采用微弧面设计，贴合作物输送的流动轨迹，避免输送过程中的作物卡滞。两侧的分禾器装置采用流线型外壳设计，外壳曲面通过放样曲面命令生成，内部的加强筋、连接固定座均做了实体建模，分禾器尖端的收拢角度经过反复调整，匹配田间作业时的作物分禾导向需求，避免作业时带倒未收割作物。切割器部分采用往复式切割刀条设计，动刀片与定刀片的锯齿结构、压刃器、刀杆传动连接头均做了精细化建模，刀条沿割台幅宽方向水平布置，与拨禾轮、搅龙的相对位置经过运动干涉校验，保证拨禾、切割、输送三个作业环节的动作衔接顺畅。模型渲染阶段针对不同构件赋予了差异化材质，主桁架赋予红色防锈漆金属材质，搅龙筒身与输送底板赋予哑光黄绿色农机专用漆材质，分禾器立柱赋予亮紫色工程塑料材质，切割刀片赋予高硬度合金钢材质，不同材质的粗糙度、反光度参数均经过调试，渲染后可清晰区分各个功能部件，直观展示割台装置的整体布局与结构组成，完整还原了联合收割机割台从作物分禾、扶禾、切割到横向输送的全流程作业结构逻辑，可用于农用机械的结构教学、设计方案展示与后续的工程出图参考。
