履带式小型水钻钻机三维设计作品

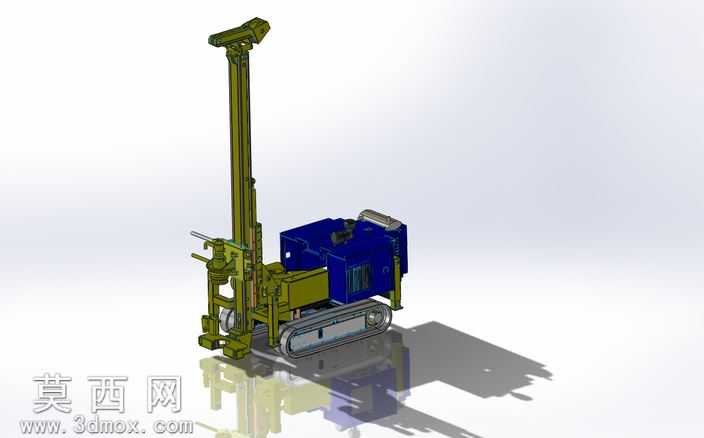

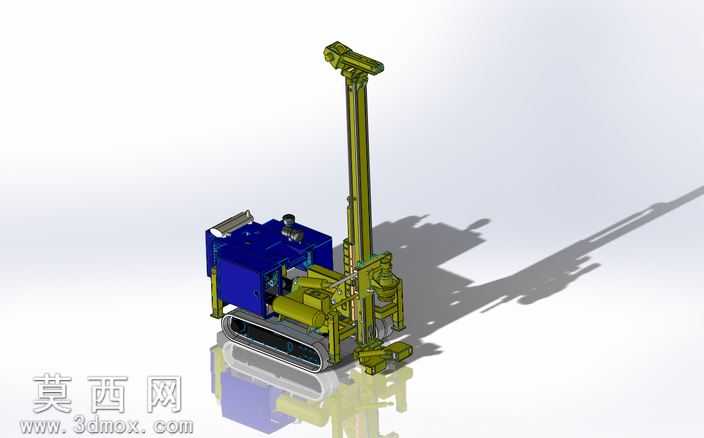

本作品为履带式小型水钻钻机的三维建模设计成果，建模阶段依托三维参数化设计思路完成全结构搭建，首先对钻机的行走底盘、钻架总成、动力舱、操控机构四大核心模块进行独立建模，逐一还原履带行走机构的支重轮、驱动轮、履带板的配合结构，保证行走部分的传动逻辑与实际设备一致。钻架部分采用可升降式立柱结构设计，建模时精准还原了导轨、进给滑台、钻具连接座的装配关系，预留了水钻作业所需的供水通路安装位，确保钻具进给行程符合小型工程钻探的作业需求。动力舱部分整合了动力单元、液压控制组件的布局，建模时对舱体的钣金外壳、散热格栅、检修舱门做了细节还原，同时匹配了内部组件的安装空间，保证整体结构的合理性。材质与渲染阶段，针对不同部件赋予对应材质属性：履带及金属结构件采用哑光耐磨金属材质，还原工程设备的厚重金属质感；动力舱外壳采用工程蓝涂装材质，添加细微的漆面颗粒效果提升真实感；钻架及作业机构采用军绿色金属漆面材质，搭配局部的液压油管黑色橡胶材质、操作手柄的防滑塑料材质，区分不同部件的材质差异。渲染时采用柔光棚拍环境，添加柔和的地面反射效果，投射自然的软阴影，清晰呈现钻机各部分的结构层次与装配关系，既保证整体视觉效果整洁专业，也能直观展示各部件的位置与形态。设计过程中充分考虑小型水钻钻机的作业场景，整体结构紧凑，履带底盘保证设备在复杂非平整场地的通过性，立式钻架布局缩小设备横向占用空间，动力舱与钻架的配重经过比例调整，保证作业时的设备稳定性，各部件的连接位置均预留了标准装配接口，符合实际机械设计的装配逻辑，可用于设备结构展示、作业原理演示以及相关工程方案的可视化参考。
