轮式滑移装载机整机结构三维建模

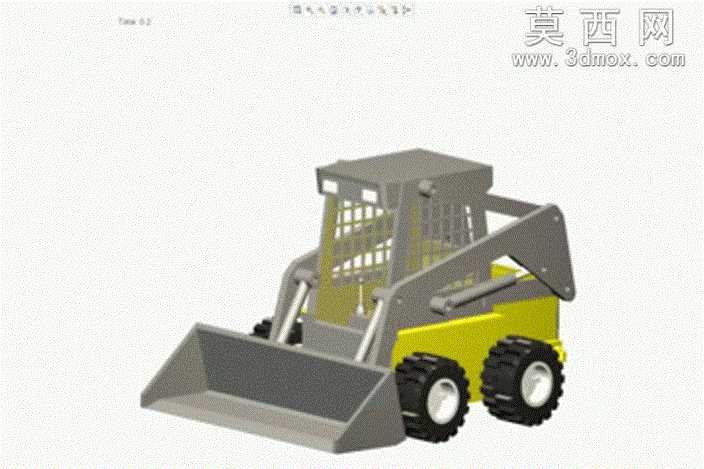

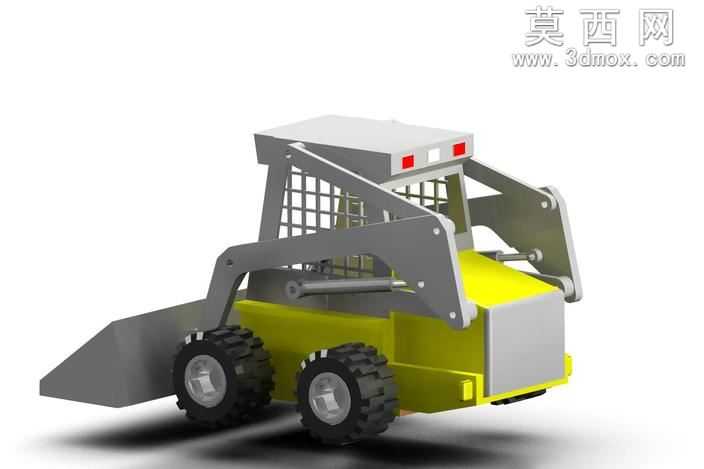

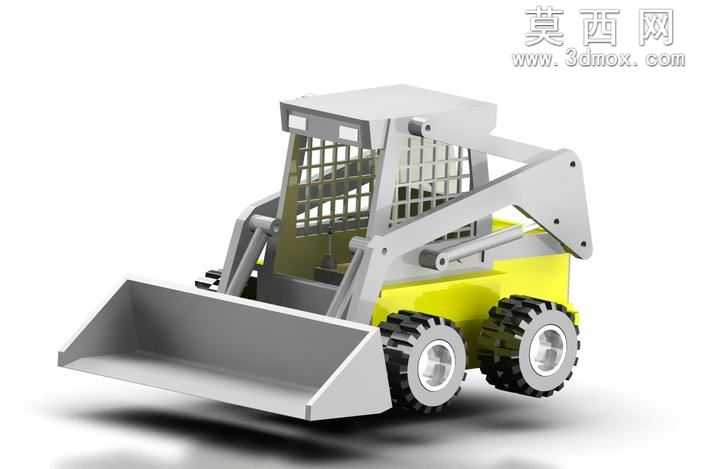

本作品为轮式滑移装载机的整机三维建模成果，建模过程严格遵循小型工程装载设备的真实结构比例，完整还原了滑移装载机紧凑小巧的整机布局特征。建模阶段先从整机框架的基准搭建入手，先确定整机的轴距、轮距、整机高度与铲斗最大伸展尺寸的基准坐标，确保各部件的装配位置完全符合真实设备的空间逻辑，避免出现部件干涉、比例失衡的问题。外观结构上，完整构建了封闭式驾驶室的防护框架，驾驶室的网格防护栏采用阵列式结构建模，还原了作业防护的结构特征，驾驶室顶部的照明组件、机身侧面的液压油缸排布都按照真实设备的布局逐一还原，液压油缸的活塞杆与缸筒部分做了分层结构处理，清晰区分活动部件与固定部件的连接关系。工作装置部分，前置铲斗做了刃口加厚的结构处理，铲斗与动臂的铰接点、动臂与机身的连接销轴都做了独立的零件建模，还原了铲装作业时的转动连接结构，动臂的弧度、支撑筋板的位置都参考真实滑移装载机的受力结构设计，确保结构呈现符合工程力学逻辑。行走部分的四个轮胎采用了深花纹越野轮胎的建模设计，轮胎表面的块状防滑花纹做了细节刻画，轮毂的轮辋结构、中心固定孔位都完整呈现，轮胎与机身轮舱的间隙控制符合真实设备的转向避让要求，匹配滑移装载机原地转向的结构特性。材质与渲染阶段，为机身主体部分分配了醒目的工程黄哑光材质，铲斗、动臂、防护框架等金属受力部件分配了深灰色金属磨砂材质，轮胎部分分配了黑色橡胶材质，玻璃区域分配了半透明带轻微反光的材质，通过不同材质的区分清晰呈现各部件的功能属性。渲染时采用柔和的均匀布光，避免过强的反光遮挡结构细节，最终呈现的模型可以清晰展示滑移装载机各系统的装配关系，可用于工程机械结构认知、作业原理演示、相关改装设计的参考使用，完整呈现了小型滑移装载机紧凑灵活、适配狭小空间作业的结构特点。
