VULKAN GSN125轴用弹性联轴器结构

　　在工业传动系统的布局中，轴系对接的补偿能力直接决定了整套动力传输单元的运行稳定性，GSN125这款联轴器的设计，正是针对45mm轴径的传动对接场景做的定向优化。很多现场运维的工程师都遇到过这类问题：动力端输出轴和负载端输入轴在安装时很难做到绝对的同轴度校准，设备运行过程中产生的振动、基座沉降、温度形变还会进一步放大两轴的偏移量，如果采用刚性连接结构，很容易在轴根位置产生交变应力集中，轻则造成轴承过早磨损、密封件渗漏，重则直接出现轴系断裂的恶性故障。这款联轴器的弹性块嵌合结构，刚好能在径向、角向、轴向三个维度提供合理的偏移补偿量，不需要安装时反复打表追求零对中误差，能大幅缩短现场装配的调校周期，也能在设备长期运行中吸收传动链上的冲击载荷，阻隔振动在动力端和负载端之间的传递。

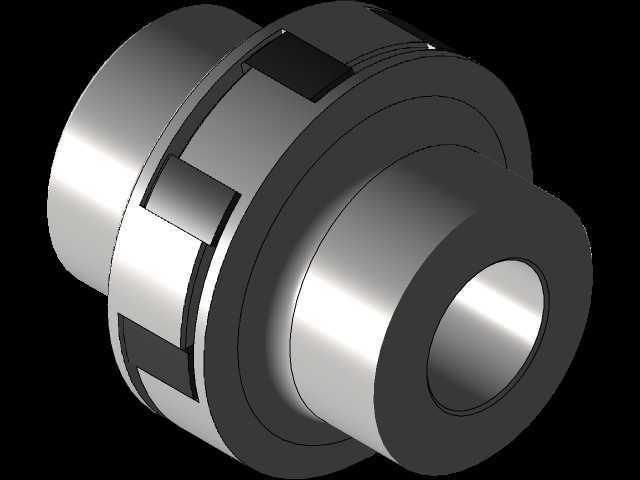

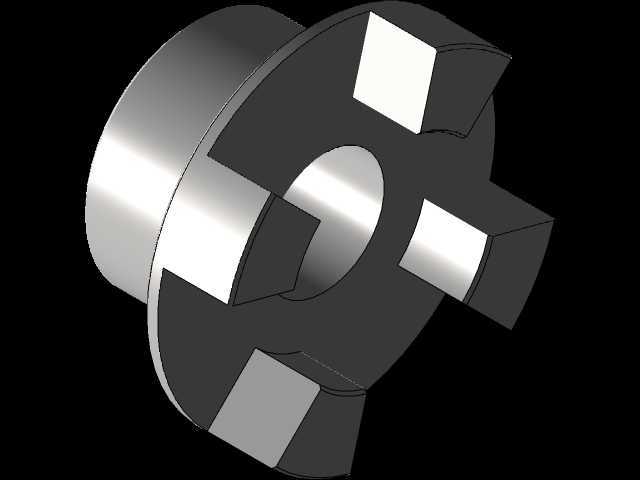

　　从结构设计逻辑来看，这款联轴器采用的是分体式爪型嵌合结构，两个金属毂体分别通过键连接固定在对接的两根轴端，中间的弹性缓冲块卡入两侧毂体的爪型卡槽内，动力通过毂体爪部传递给弹性块，再由弹性块传递到另一侧毂体，整个传力路径没有硬接触的刚性碰撞。金属毂体的轴孔采用标准的公差配合设计，轴端设置有锁紧定位的台阶边界，安装时只需要将轴插入到孔底台阶位置，拧紧锁紧螺钉就能完成轴向定位，不需要额外加工轴端挡圈的安装位置，能简化配套轴系的结构设计。外侧的限位挡边结构可以把弹性块完全约束在两个毂体之间，即使设备出现瞬时过载导致弹性块发生形变，也不会出现弹性块脱出的问题，提升了传动系统的运行可靠性。

　　在实际应用场景里，这类联轴器常被用在泵阀传动、减速机输出对接、风机传动、输送线动力单元这类对传动平稳性有要求的场合，尤其是在阀门驱动的传动链路里，阀门启闭过程中会产生瞬时的冲击载荷，这款联轴器的弹性缓冲结构可以有效吸收这类冲击，避免冲击载荷传递到减速机或者电机的输出轴上，保护上游动力部件不受损伤。从安装边界来看，这款联轴器的径向最大外径做了紧凑化设计，不会占用过多的径向安装空间，即使是在安装空间局促的阀组舱室内，也能顺利完成装配作业；轴向总长度控制在合理范围内，不需要为了安装联轴器额外拉大两轴之间的间距，能有效缩短整套传动单元的轴向尺寸，让设备整体布局更加紧凑。

　　建模过程中需要特别注意几个关键的配合尺寸：爪型卡槽的分度精度直接影响弹性块的受力均匀性，如果卡槽分度存在偏差，会导致弹性块各个接触面的受力不均，运行过程中出现局部过早磨损的问题；轴孔的键槽尺寸需要严格对应标准轴径的键槽规格，避免装配时出现键无法装入或者配合间隙过大的问题；弹性块的卡槽间隙需要控制在合理范围，间隙过大会导致传动正反转时存在回程误差，间隙过小则会失去偏移补偿的能力，无法抵消两轴的安装偏差。另外，金属毂体的表面做了防锈氧化处理，在潮湿或者有轻度腐蚀的工况环境下也能长期使用，不会因为表面锈蚀导致拆卸困难。很多设计人员在选型时容易忽略联轴器的转动惯量参数，这款联轴器的金属毂体采用高强度铝合金材质加工，在保证结构强度的前提下有效降低了自身重量，转动惯量远低于同规格的钢制联轴器，用在频繁正反转的传动场合时，可以有效降低动力端的启停负载，提升传动系统的响应速度。
