SA223型面板安装式XLR音频连接器结构

　　在专业音频系统搭建场景中，面板安装型接插件的可靠性直接决定整套扩声、录音设备的信号传输稳定性，这款三芯XLR结构的接插件，是目前专业音频领域应用最广泛的平衡信号接口形式之一。从实际使用场景来看，这类接口常被布置在调音台面板、功放设备机箱、舞台墙面接线盒、音频接口设备的前面板或后面板位置，用来实现麦克风、有源音箱、专业音频处理设备之间的平衡音频信号传输，相比民用音频接口，其卡扣式锁紧结构可以避免演出、设备移动过程中接头意外脱落导致的信号中断，三芯的触点排布分别对应平衡信号的热端、冷端与接地端，能够有效抵消长距离传输过程中引入的电磁干扰，保障弱音频信号的传输保真度。

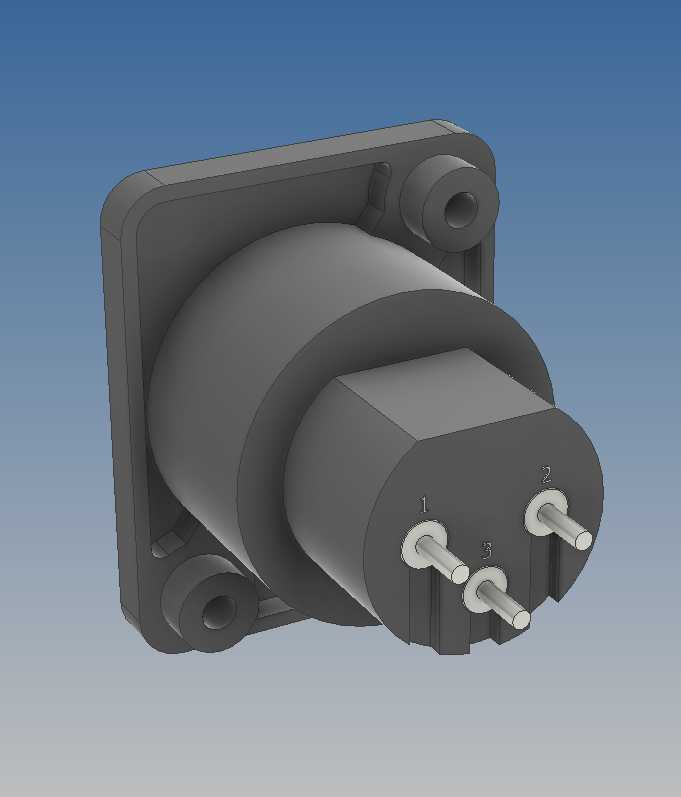

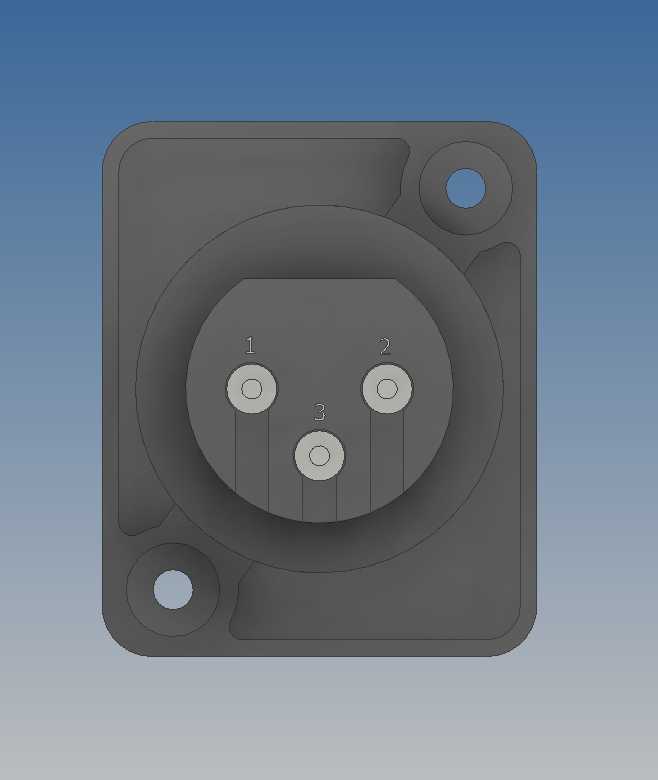

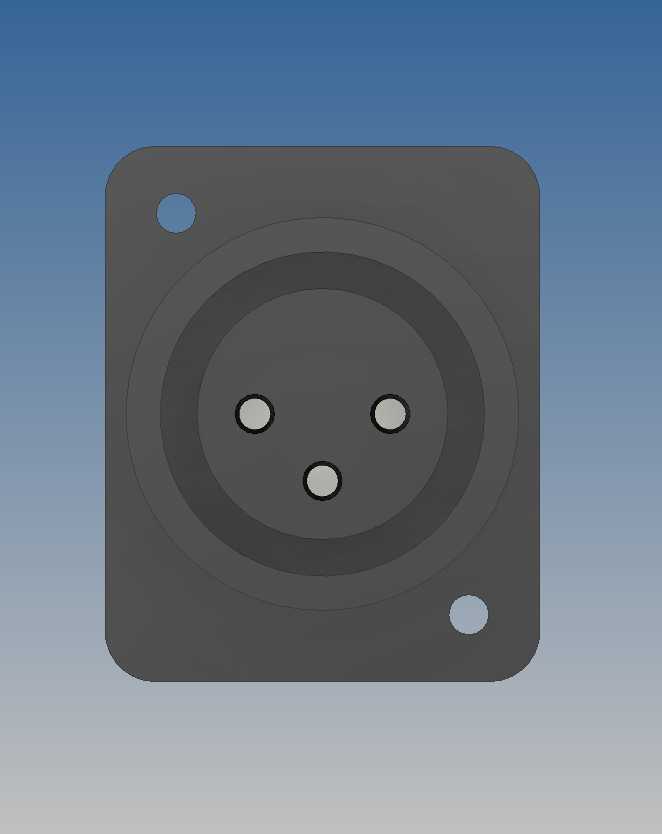

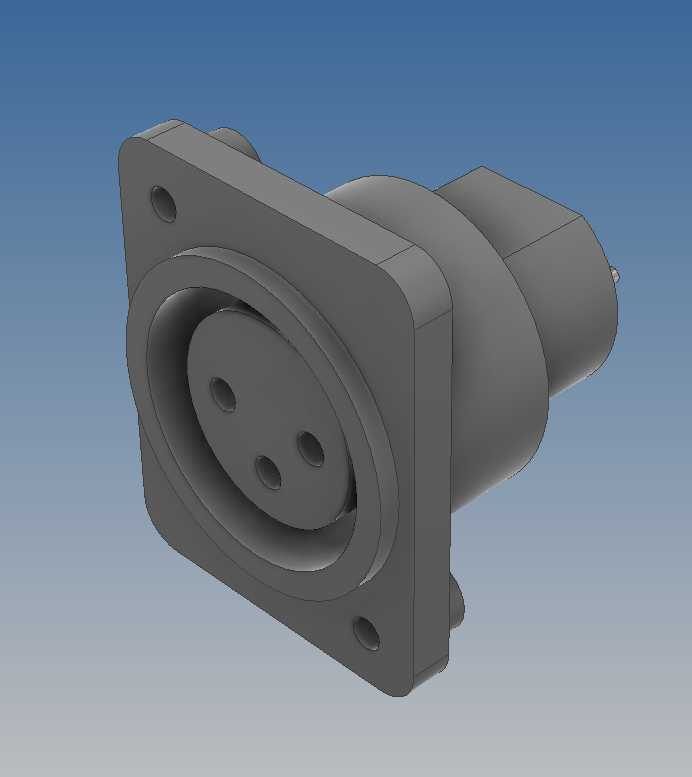

　　从结构设计思路来看，这款接插件采用方形法兰作为安装基准面，法兰四个角预留的沉头安装孔，适配M3规格的沉头螺丝，安装时可以将整个接插件从面板外侧嵌入预开的方孔，再从面板背面通过螺丝锁紧，安装完成后接插件的插接端面与设备面板表面齐平，既保证外观整洁，也能避免接插件突出面板过多在运输、使用过程中被磕碰损坏。接插件的插接端采用标准XLR母口结构，内部三个圆柱形插针孔位做了偏心排布，具备防呆设计，公头插入时只有对应角度才能完全卡入，避免强行插错导致的内部触点弯折损坏；接口外圈的环形金属屏蔽层，在插头插入后会与公头外壳紧密贴合，形成连续的电磁屏蔽腔体，隔绝外界空间的电磁杂波对内部音频信号的干扰。接插件的尾部结构做了阶梯式的出线让位设计，适配不同线径的音频线缆焊接，内部的焊杯位置预留了足够的操作空间，现场施工焊接时不需要额外扩孔就能完成线缆与触点的焊接固定，尾部的线缆固定槽可以通过扎带或者线卡将线缆外皮与接插件本体锁紧，避免使用过程中线缆拉扯直接作用在焊点上导致的虚焊、断线问题。

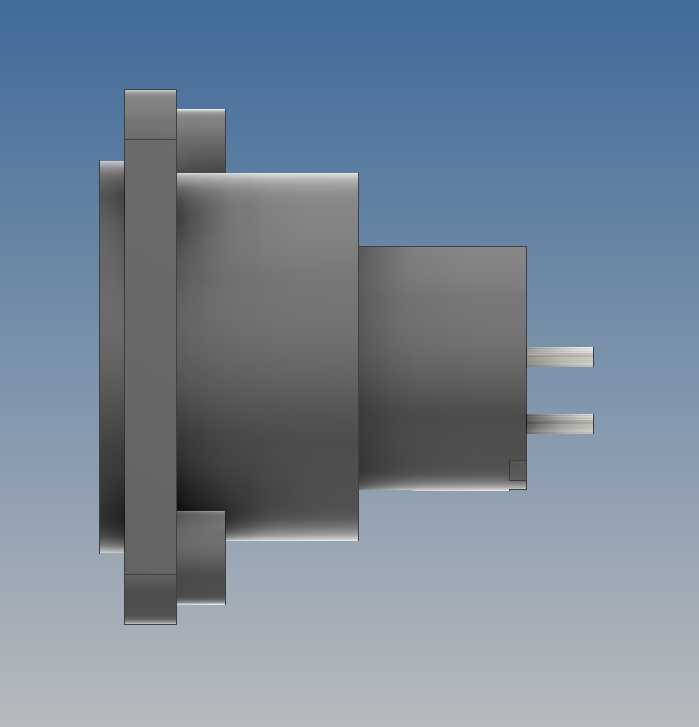

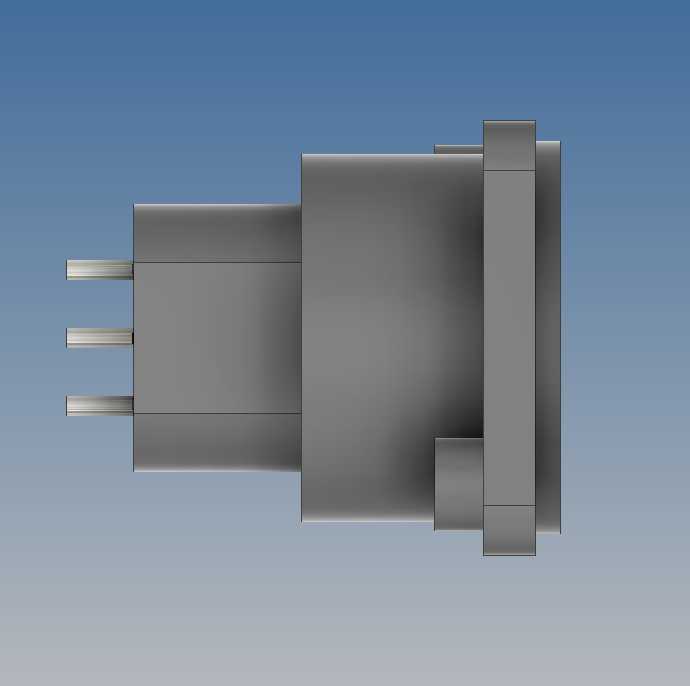

　　从安装边界尺寸来看，这款接插件的方形法兰边长为26mm，安装孔中心距为22mm，适配的面板开孔尺寸为24mm×20mm的方形开孔，接插件本体嵌入面板后的深度为32mm，设计设备机箱时需要在面板后方预留至少35mm的纵深空间，避免接插件尾部与机箱内部的电路板、其他结构件产生干涉。法兰盘的厚度为2.5mm，安装时可以在法兰与面板之间加装0.5mm厚的橡胶密封垫，既可以填补面板加工的平面度误差，也能实现一定程度的防尘、防泼溅效果，适配户外流动演出设备的使用需求。接插件的插接寿命按照行业标准设计为不低于1000次插拔，内部触点采用铜基体镀硬金的表面处理工艺，既保证触点接触电阻足够低，避免信号传输过程中出现接触不良导致的杂音，也能抵御日常使用环境中的氧化腐蚀，延长接插件的整体使用寿命。

　　在结构建模过程中，需要重点关注几个配合尺寸的公差控制：首先是插接端的外圈配合尺寸，直径公差需要控制在±0.05mm范围内，保证公头插入时松紧度适中，不会出现过紧插拔困难或者过松容易脱落的问题；其次是三个插针孔的位置度公差，需要控制在0.03mm以内，避免公头插入时插针对不准孔位导致的触点变形；另外法兰安装孔的位置公差需要控制在±0.1mm以内，保证与面板上的预钻孔位完全对齐，减少现场安装时的对位调整工作量。接插件的外壳采用锌合金压铸成型，表面做哑光黑喷塑处理，既具备足够的结构强度，在频繁插拔受力时不会出现外壳开裂，也能与常见的黑色设备面板视觉风格保持统一。
