工业传动用滚子链条结构三维设计

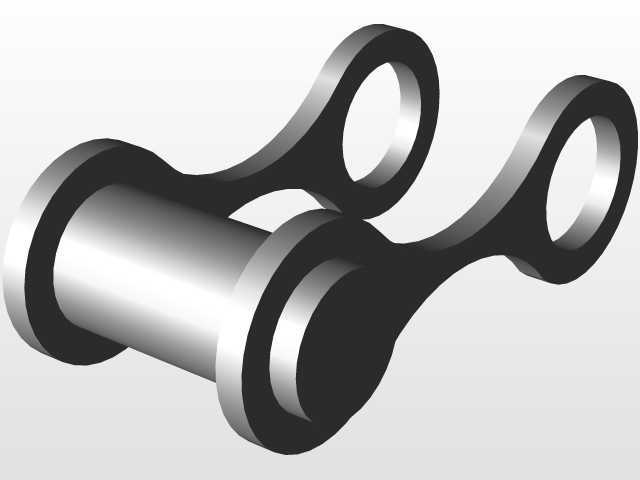

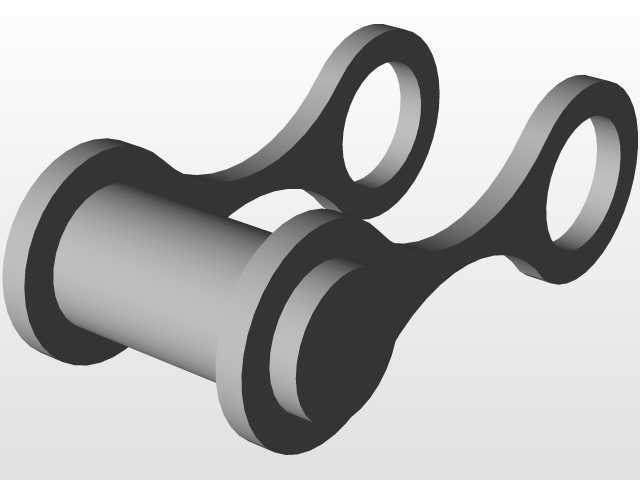

　　链传动作为啮合式传动的核心结构之一，在重载、低速、高温、多尘等恶劣工况下的传动场景中，始终占据不可替代的位置，区别于带传动的打滑丢转、齿轮传动的中心距严格限制，滚子链条可在两轴中心距较大的场景下完成动力传递，广泛覆盖农业机械输送线、矿山设备给料机构、机床主轴进给传动、摩托车动力输出、物流分拣线驱动单元等多个工程领域。这套链条模型的结构完全遵循标准滚子链的设计逻辑，每一节链节都由外链板、内链板、销轴、套筒、滚子五个独立零件装配而成，建模过程中严格控制各零件的配合间隙：销轴与外链板采用过盈压装配合，模拟实际生产中铆接固定的装配状态，销轴与套筒之间保留合理的转动间隙，保证链节弯折时的活动自由度，套筒与内链板同样采用过盈配合，滚子与套筒之间则预留转动间隙，确保链条与链轮啮合时，滚子可在链轮齿面自由滚动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量与传动阻力。

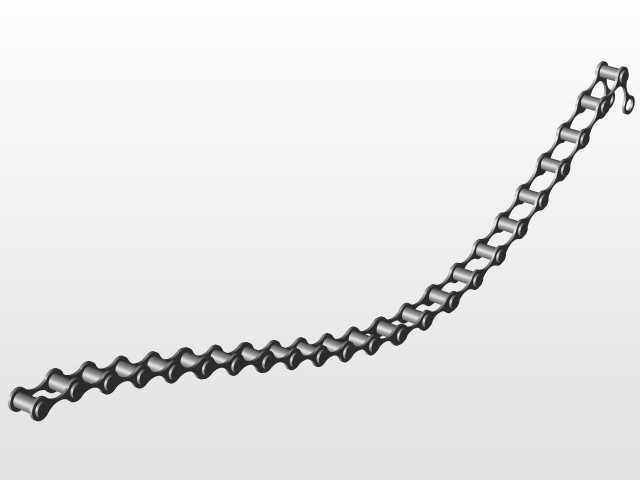

　　从实际应用的角度出发，这套链条的设计充分考虑了安装边界的适配性，单节链节的内外链板厚度、销轴直径、滚子外径都参考通用短节距精密滚子链的参数比例建模，可直接适配对应节距的标准链轮，无需额外调整齿形参数；链条整体的长度可通过增减链节数量灵活调整，适配不同中心距的传动布局，建模时特意还原了链节铰接处的活动自由度，在装配环境下可直接模拟链条绕链轮转动的动态过程，方便工程师验证传动过程中链条的张紧度、啮合轨迹是否存在干涉，避免实际装配时出现链条跳齿、卡滞、磨损过快的问题。

　　在设备实际运行过程中，滚子链条的核心作用是在两个传动轴之间传递扭矩，相比带传动，它不存在弹性滑动与打滑问题，平均传动比精准，传动效率可达98%以上，同时对轴的径向压力更小，可降低传动轴与轴承的负载；相比齿轮传动，它的安装精度要求更低，可适应两轴平行但存在少量安装误差的场景，同时具备一定的缓冲吸震能力，可吸收传动过程中的冲击载荷，保护后端的驱动电机与执行机构。设计过程中特意还原了链板的冲压成型轮廓，内外链板均采用8字形截面，这种结构并非随意设计，而是在保证链板抗拉强度的前提下，尽可能降低链节的整体重量与运动惯性，减少链条高速运行时的动载荷，同时让链板各个截面的抗拉强度趋近一致，避免应力集中导致链板在受拉时断裂。

　　针对不同的应用场景，这套链条的结构可灵活拓展：如果用于输送场景，可在链节外侧加装附件板，用来固定输送工装、料斗或工件托盘；如果用于重载传动场景，可替换为多排链条结构，在不改变节距与链轮尺寸的前提下成倍提升传动的承载能力；如果用于腐蚀环境，可调整链板、销轴、滚子的材质参数，对应不锈钢、镀锌等不同表面处理的链条选型。建模过程中对每个零件的细节都做了还原，比如销轴两端的铆接倒角、滚子两端的圆角、链板的冲压拔模斜度，这些细节虽然不影响整体的传动功能，但在做装配干涉检查、运动仿真时，能更贴近真实零件的装配状态，避免仿真时出现虚假干涉的误判。在实际设备选型时，工程师可直接参考这套模型的结构比例，匹配对应负载所需的链条节距、排数、链节数量，同时验证链条运行时的松紧边下垂量是否在合理范围内，避免张紧过紧导致的磨损加剧，或是张紧过松导致的跳齿、脱链问题。另外，这套模型的链节配合间隙完全参考实际装配公差设置，在做有限元受力分析时，可直接导入模型对链板受拉、销轴受剪、滚子与链轮齿面接触应力进行仿真计算，验证不同负载下各零件的应力分布是否在材料许用应力范围内，为链条的材质选型、热处理工艺要求提供数据参考。
