单节AA电池卧式安装固定支架结构

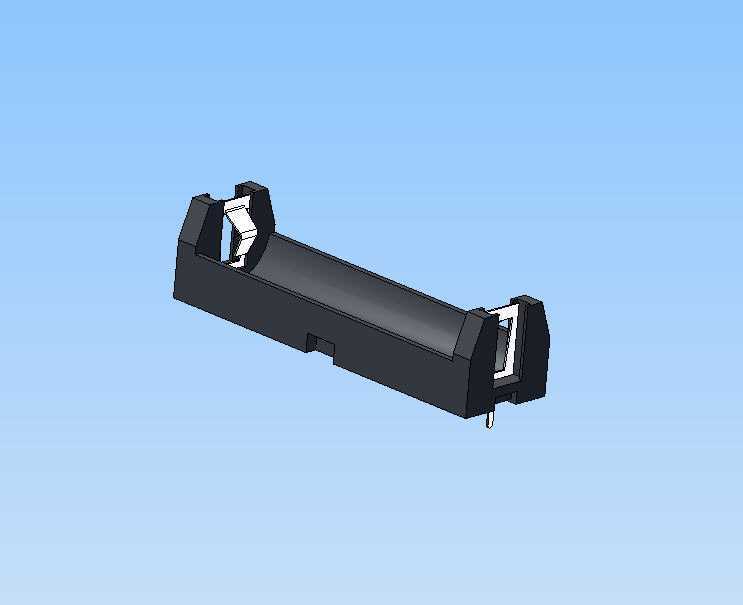

　　这款单节AA电池卧式安装支架，是消费电子、小型工控手持设备、便携检测仪器内部常用的电池固定结构件，日常在手持测温仪、小型无线传感节点、便携万用表、家用遥控器这类需要单节五号电池供电的设备内部，都能见到同类型结构的身影，主要作用是完成电池的位置约束、电极导通，同时抵消设备携带、使用过程中产生的振动冲击，避免电池移位导致的供电接触不良问题。从结构设计逻辑来看，整体采用卧式长槽型布局，槽体内腔尺寸完全匹配AA电池的外径公差，槽体两端分别设置正负极接触弹片的安装位，其中负极位置采用带预压行程的弹片安装槽，预留0.8-1.2mm的压缩行程，既可以保证电池装入后弹片有足够的接触压力，降低接触电阻，也能适配不同厂商生产的AA电池长度公差，避免出现电池装不进或者装入后旷量过大的问题。

　　支架主体采用阻燃ABS注塑成型，壁厚均匀控制在1.2-1.5mm区间，既保证结构强度，也能控制注塑成型的缩痕问题，槽体侧壁设置两道沿电池轴向分布的加强筋，筋高0.5mm，既可以减少电池与支架内壁的接触面积，降低电池装入时的摩擦阻力，也能提升槽体的抗形变能力，避免设备跌落时槽体开裂导致电池脱落。安装边界方面，支架底部设置两个带定位柱的安装耳，定位柱直径1.5mm，高度1mm，对应PCB板上的定位孔设计，安装耳上预留0.8mm的螺丝过孔，可以用M0.8的自攻螺丝将支架直接固定在PCB板或者设备内壳的安装柱上，整体安装完成后，支架最高点距离安装基准面的高度为16.2mm，长度方向总尺寸为52.7mm，宽度方向尺寸为14.5mm，在PCB布局时只需要预留对应大小的矩形区域即可完成布置，不会占用过多的板上空间。

　　电极接触部分的结构设计做了防呆处理，正极接触位设置凸起的限位挡边，仅允许电池正极的凸起端接触导电片，避免电池装反时电极直接短路，负极弹片采用弯折式不锈钢弹片，表面镀镍处理，兼顾导电性与抗锈蚀能力，弹片的焊脚穿过PCB板对应的过孔后直接波峰焊固定，不需要额外的导线连接，简化装配流程。在实际选型使用时，需要注意支架的安装方向，底部的定位柱要完全卡入对应定位孔后再锁付螺丝，避免锁附时支架偏移导致弹片与PCB焊盘对位不准，弹片预压行程不要过度压缩，否则长期使用后弹片会产生塑性形变，导致接触压力不足，出现供电时断时续的问题。

　　针对有振动工况的使用场景，比如工业现场的便携检测设备，可以在槽体内壁增加0.3mm厚的EVA泡棉衬垫，进一步提升电池的固定稳定性，抵消高频振动带来的电池窜动问题。整个支架的结构没有复杂的倒扣或者抽芯结构，注塑模具只需要做前后模加两个小滑块即可完成成型，量产时的成型效率高，单件成本低，适合大批量消费电子类产品的配套使用，结构上也预留了修改余量，如果需要适配不同长度的电池，只需要调整槽体的轴向长度，两端的电极安装结构、底部安装耳的位置都可以保持通用，能够快速衍生出适配不同型号电池的支架变体，减少重复设计的工作量。
