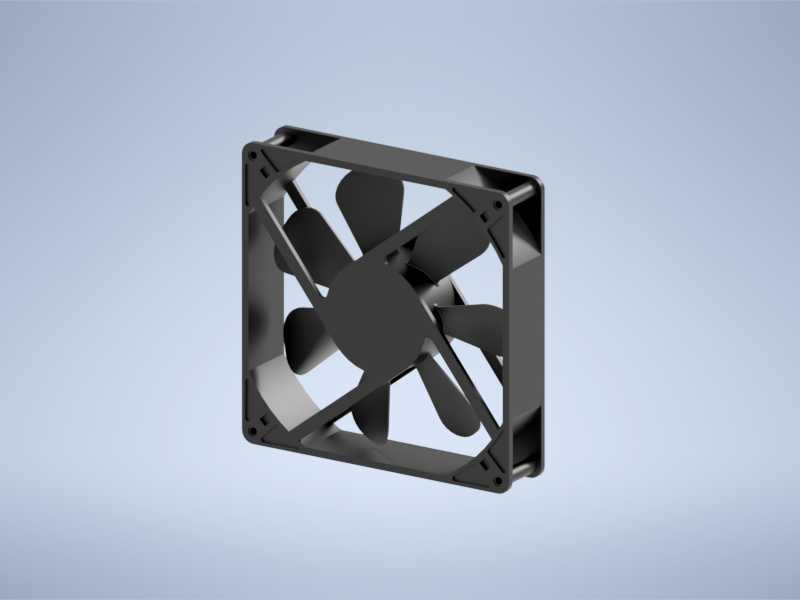

做电子设备热设计的工程师都清楚,小功率工控板卡、桌面级计算设备、小型通讯终端的散热冗余空间往往卡得极紧,这类场景下选对风冷部件,比盲目堆散热片面积效率高得多。这款直流轴流风扇的建模,完全围绕紧凑安装场景的实际需求展开,没有做多余的装饰性结构,所有特征都服务于装配与散热功能。
先从安装边界说起,外框采用标准方形切角结构,四个角预留的安装孔位完全匹配行业通用的孔距规范,不管是锁螺丝固定在机箱钣金支架上,还是卡入塑料面板的预留卡槽,都不需要额外做转接件。外框的厚度控制得非常克制,不会挤占机箱内部的走线空间,框体边缘做了微小的导流倒角,能减少进风侧的气流紊流,避免气流在框体边缘形成涡流损失风压。扇叶的叶型不是照搬通用公模,每一片叶片的扭转角都做了梯度调整,靠近轮毂的位置扭转角更大,能把轮毂附近的滞止气流有效带动起来,靠近叶尖的位置扭转角收窄,匹配外框内壁的间隙,减少叶尖漏风损失,在相同转速下能比等扭转角的扇叶高出10%左右的有效风量。
实际应用场景里,这类直流风扇覆盖的范围极广:嵌入式工控机的机箱侧壁通风位、小型开关电源的内部散热位、桌面3D打印机的控制板散热区、LED显示屏的背部通风槽、甚至是小型实验仪器的通风回路里,都能见到同结构风扇的身影。建模过程中特意还原了扇叶与外框之间的均匀间隙,这个间隙值是经过实际装配验证的,既不会因为间隙太小导致扇叶转动时蹭到框壁,也不会因为间隙太大造成风压泄漏。轮毂部分的结构做了加强筋设计,对应内部电机的安装位,预留的电机腔体尺寸完全匹配常规直流无刷电机的外径,不需要额外修改结构就能直接适配市面上主流的24V、12V直流无刷驱动组件。
很多新手建模时容易忽略外框侧面的走线槽结构,这款模型里特意还原了框体边缘的走线让位槽,风扇的供电引线可以顺着这个槽位走到机箱内部的走线槽里,不会被夹在风扇框和安装面板之间压破绝缘层。扇叶的数量采用七叶设计,相比常见的五叶结构,相同转速下的送风脉动更小,运行时的气动噪音更低,适合对噪音有要求的桌面设备、办公类电子仪器场景。外框的四个安装孔位都做了沉台设计,锁螺丝的时候螺丝头不会凸出于框体表面,安装后风扇整体和安装面完全贴合,不会出现缝隙导致气流短路。
从结构设计的角度看,这款风扇的所有特征都遵循可制造性原则:外框和扇叶都采用注塑成型工艺,建模时所有的拔模角度都做了统一设置,没有倒扣结构,不需要复杂的抽芯滑块就能开模量产。扇叶和轮毂的连接位置做了圆弧过渡,避免注塑时出现应力集中导致叶片断裂,同时也能减少转动时的应力疲劳,延长部件的使用寿命。在做设备选型匹配时,工程师可以直接调用这个模型导入整机装配体,核对安装孔位是否匹配、框体厚度是否和周边结构干涉、送风方向是否对准需要散热的功率器件,不需要再反复测量样品尺寸,能大幅缩短结构设计阶段的校对时间。
另外,模型里还原的扇叶动平衡结构也很写实,每片叶片的根部都预留了动平衡切边位,实际生产时可以根据动平衡测试的结果,在对应位置切除少量材料修正动平衡,不需要额外加平衡块,能降低生产装配的工序复杂度。外框的进风侧和出风侧做了微小的高度差,进风侧的框边略薄,能引导气流更顺畅地进入扇叶做功区域,出风侧的框边略厚,能对扇叶吹出的气流做一定的整流,让送风的距离更远,不会刚离开风扇就出现气流扩散的情况。
