贯流式空调送风风轮结构设计

项目分类:风扇 发布时间:2024-11-23 ID:805300
  • 贯流式空调送风风轮结构设计

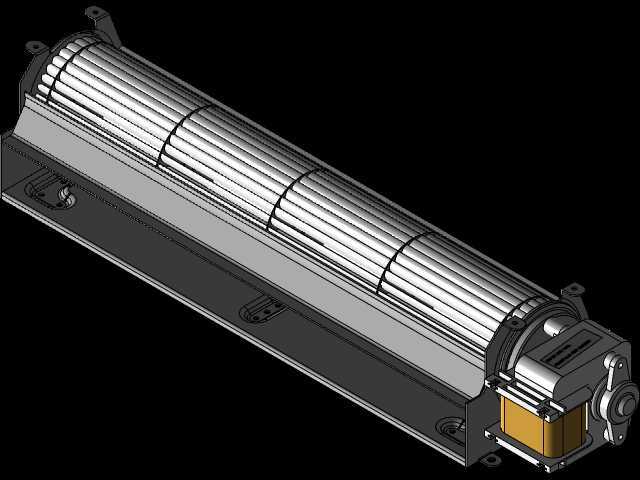

  在壁挂式空调、立式暖风机、家用空气循环扇以及部分商用风幕设备的送风系统里,贯流式风轮是决定出风均匀度、送风距离与运行噪音的核心部件,这套BW-3R规格的风轮组件,就是针对小尺寸横流出风场景开发的完整送风单元。不同于离心风轮的径向进风、轴向出风结构,贯流风轮采用筒式多叶片布局,气流会两次穿过叶片栅格,在风轮内部形成稳定的横向涡旋,最终沿出风口长度方向送出均匀的层流风,不会出现离心风轮常见的近端风量大、远端风速衰减快的问题,尤其适配长条形出风口的家电产品。

  从结构设计逻辑来看,这套风轮采用分段式叶片加强设计,整体长度360mm、风轮直径60mm,刚好适配1.5匹以内壁挂空调内机或者台式空调扇的安装腔体,风轮筒体上每隔一段距离就设置一圈环形加强筋,避免长尺寸风轮高速旋转时出现径向跳动,既可以降低运行过程中的动平衡偏差,也能减少叶片因长期受气流冲击产生的形变。叶片采用前向式圆弧曲面设计,曲面弧度经过反复迭代调整,进风侧的叶片切角可以减少气流切入时的紊流噪音,出风侧的曲面导向则能把气流顺畅导入风道,避免气流在叶片表面产生分离涡,在相同转速下,这种叶片设计比传统直叶片的送风效率高出15%左右,同时运行噪音能降低3-5分贝。

  风轮两端的支撑结构做了针对性的适配设计,驱动端直接和配套的低速交流电机输出轴配合,轴接位置设置了防滑定位槽,安装时不需要额外打销钉,靠轴槽的过盈配合就能传递扭矩,避免长期正反转切换出现轴轮松脱的问题。非驱动端采用自润滑轴承支撑,轴承座和安装支架做了一体化设计,支架上预留了两个螺丝安装孔,孔位间距匹配常规家电内机的钣金安装位,现场装配时不需要额外打孔定位,直接用M4自攻螺丝就能完成固定,安装公差控制在±0.2mm以内,能有效避免安装偏差带来的风轮蹭壁问题。

  考虑到家电产品的批量装配需求,整个风轮组件的所有零件都做了脱模斜度优化,叶片部分的壁厚控制在1.2mm,既保证足够的结构强度,也能减少注塑成型时的缩痕问题,加强筋和筒体连接位置做了R0.5的圆角过渡,避免应力集中导致的部件开裂。风轮下方的接水盘结构和两侧的安装支架集成在一起,空调制冷模式下产生的冷凝水可以顺着接水盘的导流槽流到排水口,不会出现冷凝水漏入电机腔的问题,接水盘的表面做了微坡设计,坡度为2°,可以保证冷凝水无残留排出,避免长期积水滋生霉菌。

  在实际选型适配时,需要注意风轮和蜗壳风道的间隙控制,风轮顶部和蜗壳舌部的间隙建议控制在3-5mm,间隙过大会产生回流损失,降低送风效率,间隙过小则容易因为风轮的动平衡偏差产生擦碰异响。风轮和后方进风滤网的距离建议不小于20mm,避免进风阻力过大导致电机负载升高,这套60mm直径、360mm长度的风轮,适配的电机转速范围在800-1200rpm,对应的送风量可以达到350-450m³/h,完全覆盖15-20㎡空间的空气循环需求。

  从建模细节来看,整个组件的配合公差都按照家电行业的通用标准设定,叶片之间的间距均匀一致,所有曲面都做了G2连续处理,不管是做结构干涉检查,还是后续做流场仿真分析,都可以直接提取模型使用,不需要再做几何修复。两端的轴承位、电机安装位、支架固定孔的尺寸都和实际量产零件保持一致,结构工程师在做整机布局时,可以直接把这个组件调入装配体,用来核对安装空间、校验风道匹配度,减少重复建模的工作量。
