40mm规格12V直流轴流散热风机结构

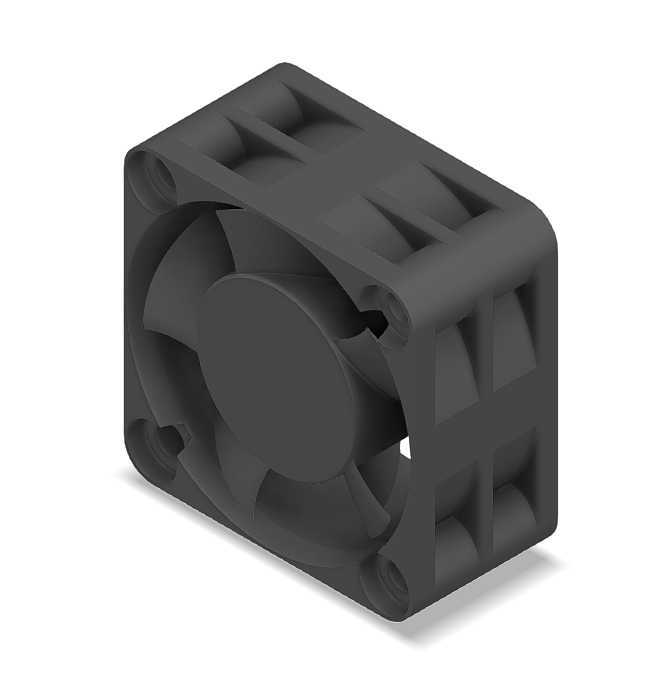

　　做设备热设计的工程师都清楚，小尺寸直流风机的选型从来不是看参数表选个风量风压就完事，安装边界、结构干涉、风道匹配这些细节，往往要到样机装配阶段才会踩坑，这个40×40×20mm规格的12V直流散热风机结构，就是针对小空间散热场景做的全细节建模，能直接给结构设计、热仿真环节提供准确的装配参考。先从实际应用场景说，这个尺寸的风机覆盖的工业场景非常广，小型PLC控制柜的侧装通风、嵌入式工业主板的芯片主动散热、3D打印机挤出头周边的热区导流、小型伺服驱动器的壳体散热、车载电子模块的密闭舱通风，甚至桌面级小型激光雕刻机的控制板散热，都能用到这个规格的产品，它的风压特性刚好适配10-30mm长度的短风道，不会因为风道阻力过大出现风量骤降的问题，也不会因为风压过高产生不必要的气动噪音。从功能特性上看，这个结构采用的是外转子无刷直流驱动架构，叶轮和外转子磁轭直接集成，省去了额外的传动连接结构，转动惯量控制得比较合理，启动电压可以做到比较低的区间，不会出现低温环境下启动卡滞的问题；壳体四个角做了内嵌式安装柱，安装孔是贯穿式设计，适配M3规格的自攻螺丝或者铜柱隔离安装，安装柱的凸起高度刚好和壳体端面齐平，装配后不会突出壳体表面，能紧贴安装面减少漏风。

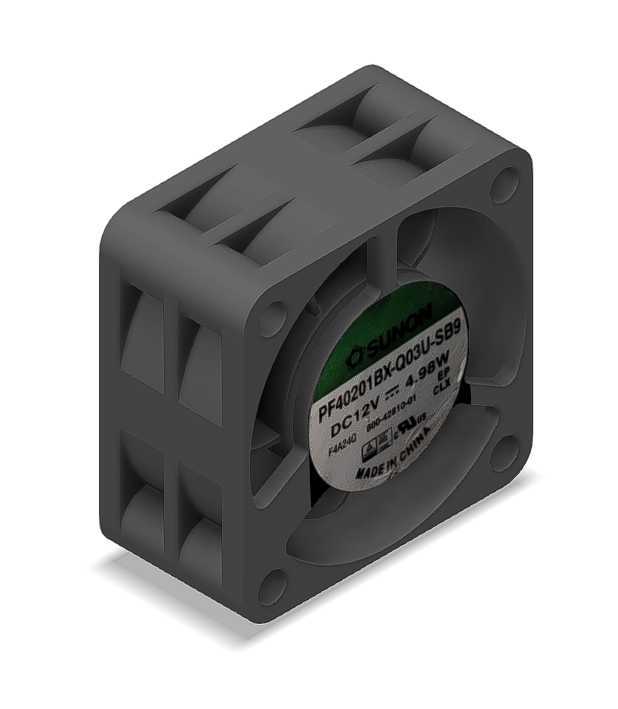

　　设计思路上，整个结构没有做多余的装饰性特征，所有结构都服务于功能实现：壳体侧面的加强筋沿着风道方向排布，既提升了壳体的抗形变能力，避免安装锁紧时壳体变形蹭到叶轮，又能顺着气流方向减少风阻；叶轮的叶片采用后掠式设计，叶片数量和叶型角度是针对小尺寸高转速场景优化的，在相同转速下能比直叶片结构获得更高的静压，同时降低叶片切割气流产生的高频噪音；中心的轮毂做了圆弧过渡设计，能减少进风侧的气流紊流，让进风更顺畅，避免中心区域产生涡流损失风量。再说到安装边界的细节，这个模型把所有装配需要避让的尺寸都做了准确还原：整体外形是标准40mm见方，厚度20mm，四个安装孔的中心距是32mm，这是行业通用的安装孔位标准，能直接替换同规格的其他品牌产品，不用重新改安装孔位；出线位置在壳体侧面的凹槽内，线材的出线方向可以顺着安装面排布，不会因为线材突出导致装配间隙不足；壳体的四个边角做了小尺寸的圆角处理，安装时不会刮伤线材或者周边的结构件，也能避免装配时边角崩裂。

　　很多工程师做选型的时候容易忽略风机的进出风侧的安全间隙，这个模型里也还原了叶轮和壳体端面的安全距离，进风侧如果要加防护网，至少要留3mm以上的间隙，避免防护网的网丝蹭到叶轮，出风侧如果要接导风罩，导风罩的入口要和风机出风口做平滑过渡，不要出现突然的截面变化，不然会产生额外的风阻，损失实际出风效率。另外这个结构的轴承位是在中心轮毂的固定轴上，模型里还原了轴承安装的台阶尺寸，不管是用含油轴承还是双滚珠轴承，都能对应上安装位的尺寸，做结构改型的时候可以直接调整轴承位的参数，不用重新画整个主体结构。

　　在实际做设备结构设计的时候，很多人会把风机的安装位直接贴在PCB板上，这时候就要注意，这个风机的底部壳体和PCB之间最好留1-2mm的间隙，一方面避免风机运行的微振动传递到PCB上导致元器件虚焊，另一方面也能让进风更顺畅，不会因为贴得太死堵住进风通道。还有一个细节，这个风机的壳体上的定位缺口，是用来做防呆设计的，安装的时候对准支架上的定位凸点，就不会装反出风方向，很多新手装配的时候容易把风机方向装反，导致散热效率骤降，这个防呆结构的设计刚好能避免这类装配错误。从建模的细节来看，所有的拔模角度都做了还原，壳体的注塑拔模斜度符合常规注塑件的工艺要求，叶轮的叶片拔模角度也考虑了模具脱模的可行性，不是那种只能看不能生产的外观模型，不管是做结构验证、热仿真建模，还是做整机装配的干涉检查，这个模型都能直接用，不用再花时间修正工艺性的问题。
