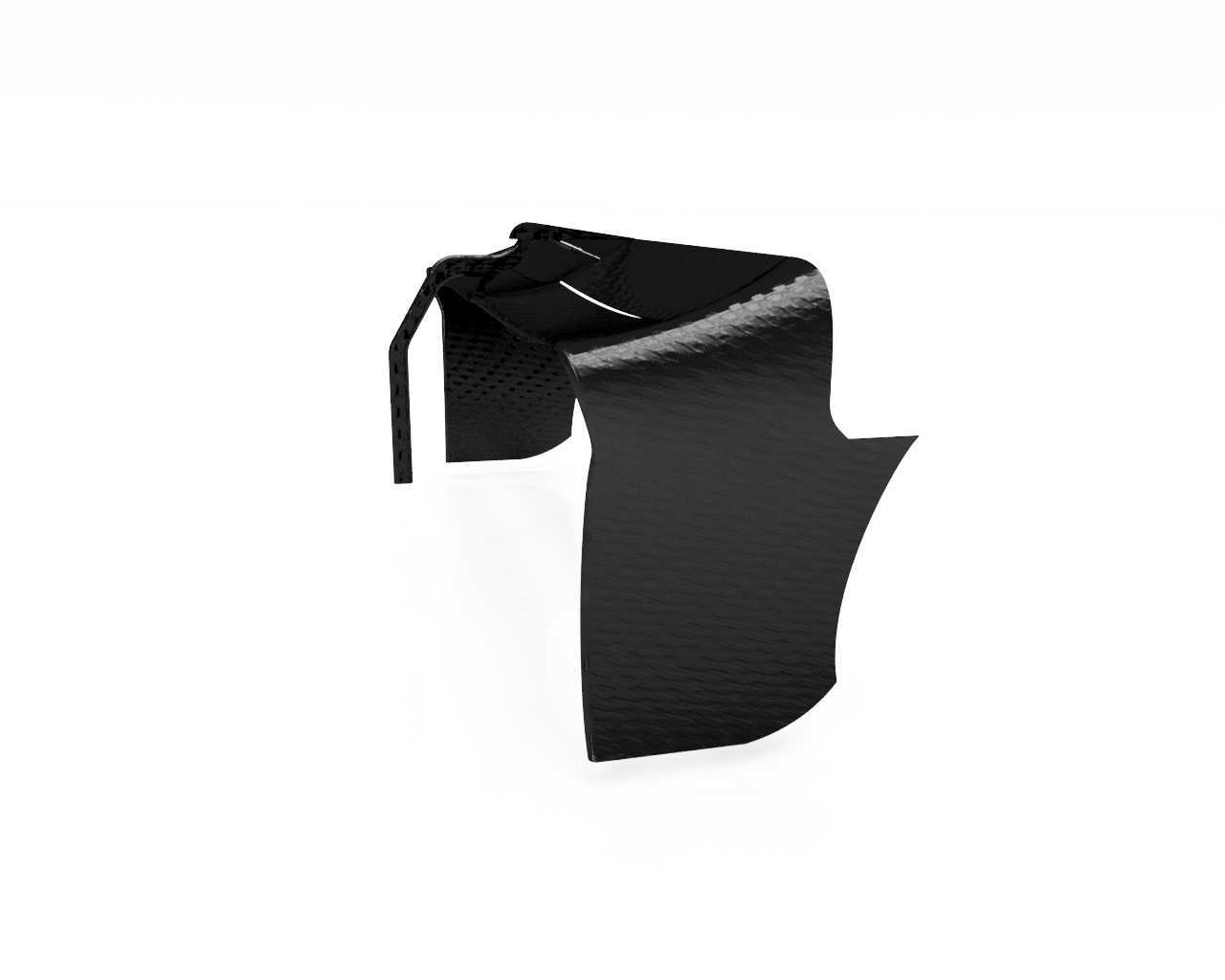

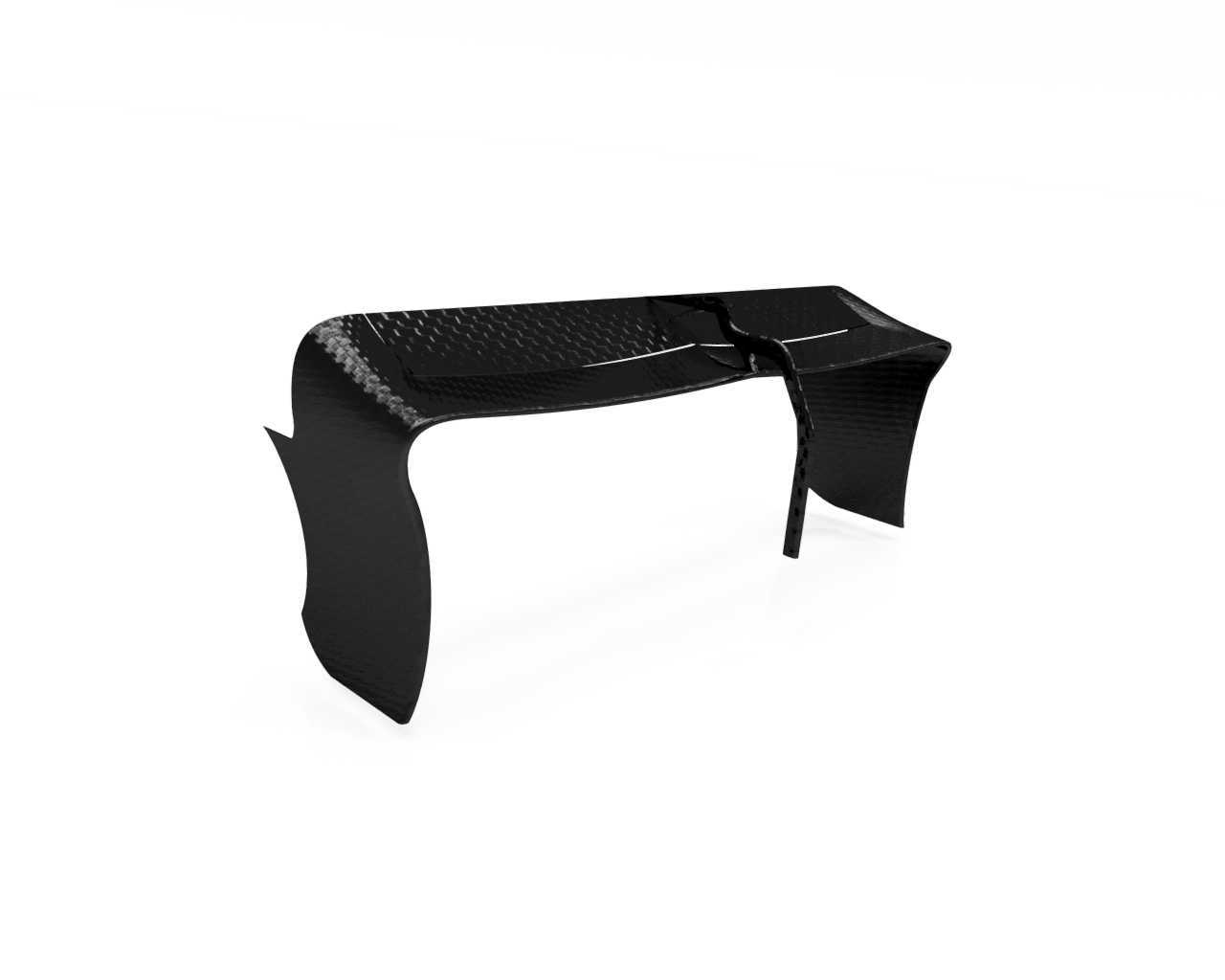

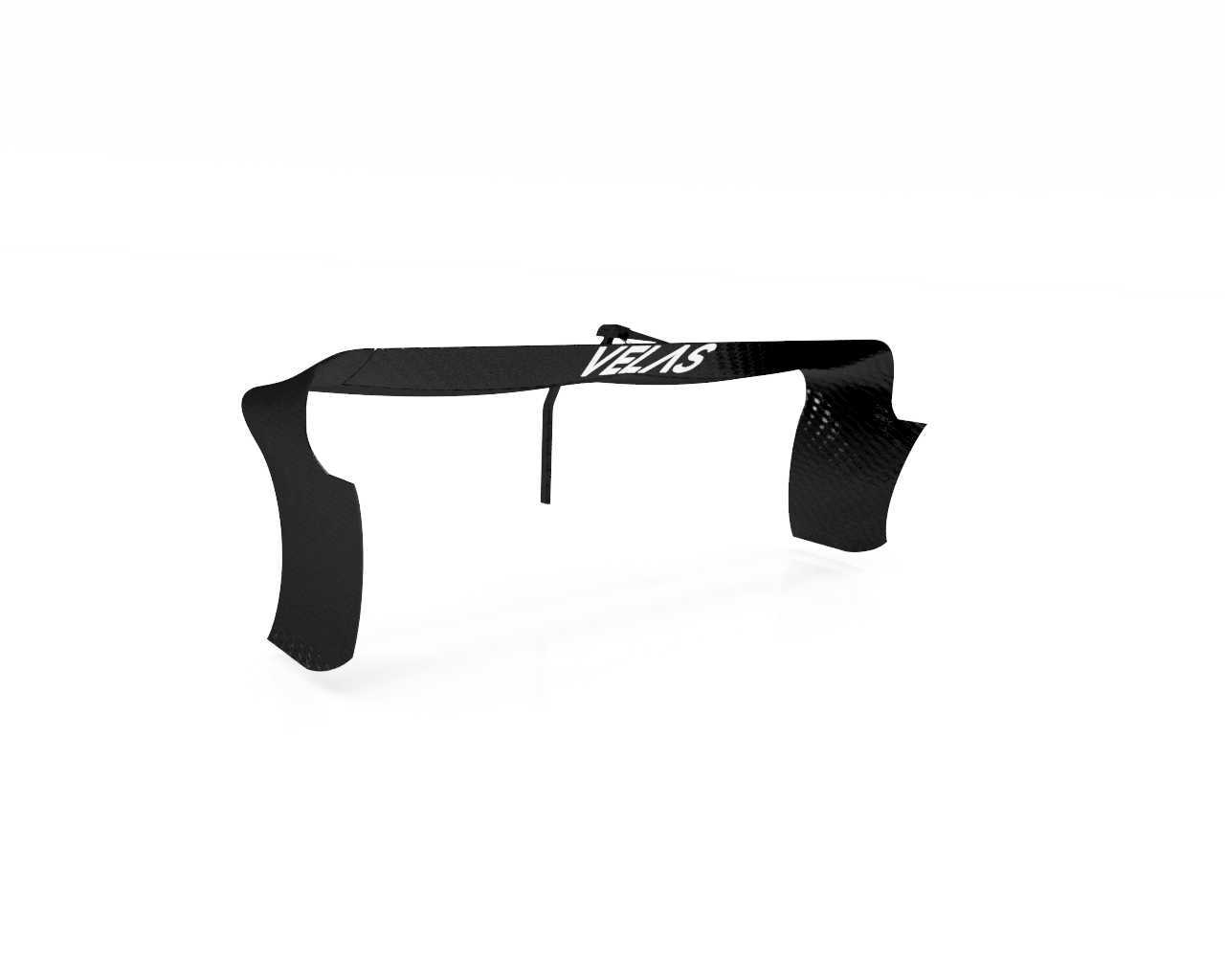

F1赛车2022款后翼空气动力学结构设计

　　在场地竞速赛车的空气动力学开发体系中，后翼是直接决定整车下压力输出、高速行驶稳定性与尾流特性的核心外露部件，这套2022赛季规格的F1后翼结构，完全贴合当赛季技术规则对尾翼尺寸、安装位置、翼片曲率的边界要求，可直接用于赛车空气动力学仿真验证、缩比模型风洞试验以及整车数字样机的装配匹配。从实际赛道应用场景来看，后翼的核心作用是在赛车高速行进过程中，通过特定曲率的翼面组合引导流经车尾的气流走向，在翼片上下表面形成可控的压力差，为后轮提供足够的下压力抓地力，同时梳理车尾乱流结构，降低整车气动阻力，还能配合底板扩散器的气流出口，优化整车尾部的气流泄出效率，避免尾流形成过大的湍流区影响后车跟车表现，这也是2022赛季F1规则调整的核心方向之一。

　　从结构设计思路来看，这套后翼采用主翼+多层副翼+端板的一体化构型，主翼面采用大曲率上翘的翼型剖面，承担主要的下压力生成功能，翼面的厚度从中央向两侧端板位置逐步过渡，既保证翼面自身的结构刚度，又能匹配端板位置的气流走向，避免翼尖位置出现气流过早分离的问题。上层的多层可调副翼采用分段式设计，可根据不同赛道的下压力需求调整副翼的攻角，在高速赛道如蒙扎这类需要低阻设定的场地，可减小副翼攻角降低整体气动阻力，提升直道尾速；在多弯的低速赛道如摩纳哥，则可增大副翼攻角，提升低速弯角下的下压力输出，保证过弯时的轮胎抓地力极限。

　　两侧的端板结构采用一体化曲面成型设计，端板边缘做了切角与导流槽处理，能够引导翼尖位置的涡流有序泄出，降低翼尖涡流带来的诱导阻力，同时端板内侧的曲面造型可将后轮旋转带起的乱流与后翼主气流区隔离开，避免轮拱乱流干扰后翼的正常气动效率。从安装边界与尺寸匹配来看，这套后翼的安装点完全对齐2022赛季规则规定的车尾安装基准，两个主安装支座位于后翼主梁的中央对称位置，可直接固定在车尾的变速箱壳体上方的安装支架上，安装孔位的间距、孔径与安装面的平面度公差都按照赛车实际装配要求设计，两侧端板的下沿高度与后轮拱上沿保持规定的安全间隙，不会在赛车行驶过程中与轮胎、悬挂运动部件发生干涉，后翼整体的宽度、最高点高度、前后向伸出长度都严格卡在规则允许的尺寸边界内，不会出现违规超尺寸的问题。

　　从结构细节来看，后翼的主梁采用中空的薄壁结构设计，在保证整体抗弯、抗扭刚度的前提下尽可能降低部件自重，翼片表面的曲面做了连续光顺处理，没有突兀的折角与台阶，避免气流在翼面表面出现局部分离导致气动效率下降，翼片与端板的连接位置采用圆角过渡，减少连接位置的应力集中，同时降低连接位置的气流扰动。在实际工程应用中，这套后翼结构可直接导入CFD仿真软件进行流场分析，验证不同攻角下的下压力系数、阻力系数与压力中心位置，也可用于整车多体动力学仿真，匹配后悬挂的阻尼与弹簧设定，保证下压力输出与悬挂刚度的匹配度，避免高速行驶时出现下压力波动导致的车身俯仰不稳定问题。对于赛车工程设计从业者而言，这套结构完整还原了当代F1后翼的设计逻辑，从翼型选择、端板导流设计到安装点的布局，都符合顶级竞速赛事的工程设计思路，可作为空气动力学部件设计的参考样件，也可用于学生方程式赛车的尾翼设计参考，帮助设计者理解竞速类车辆空气动力学部件的设计逻辑与工程约束。
