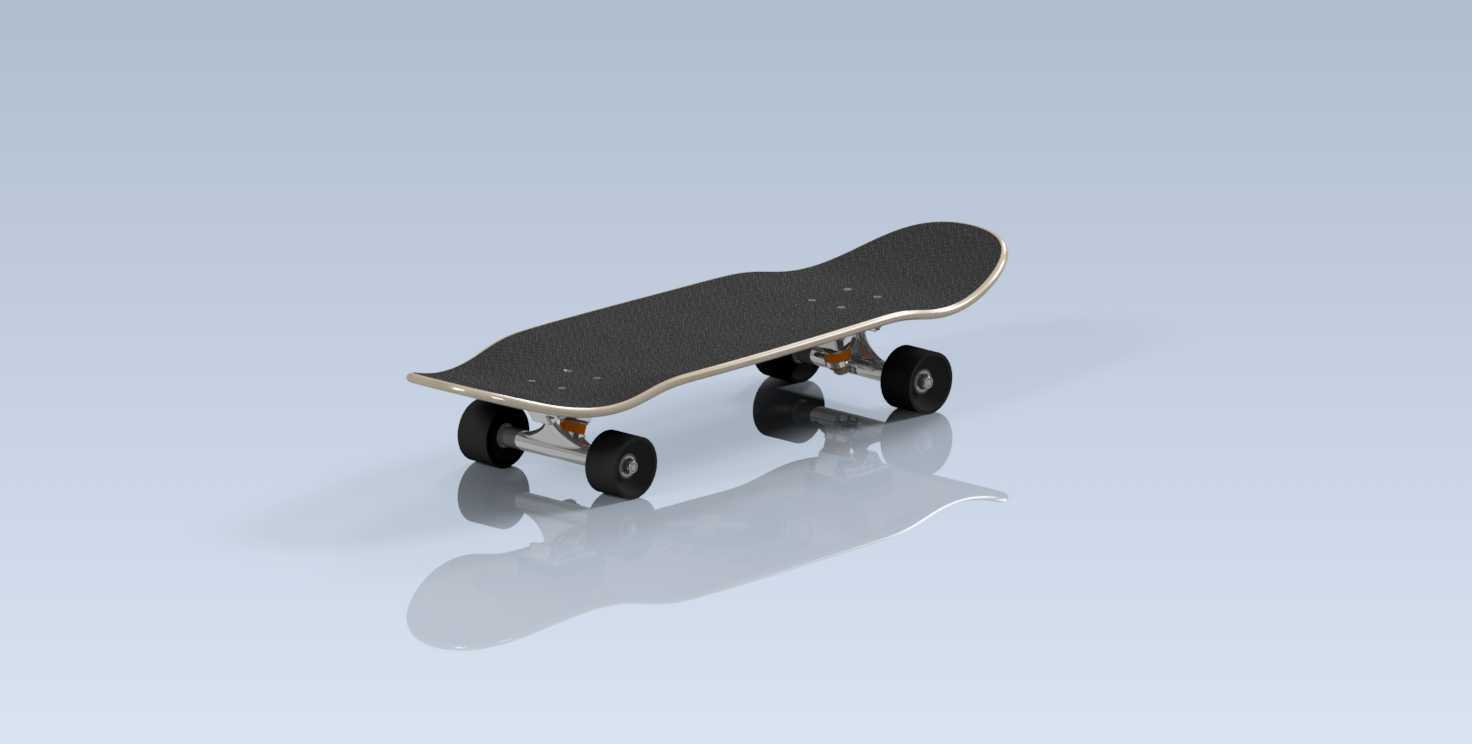

复古双翘老派滑板结构三维数模

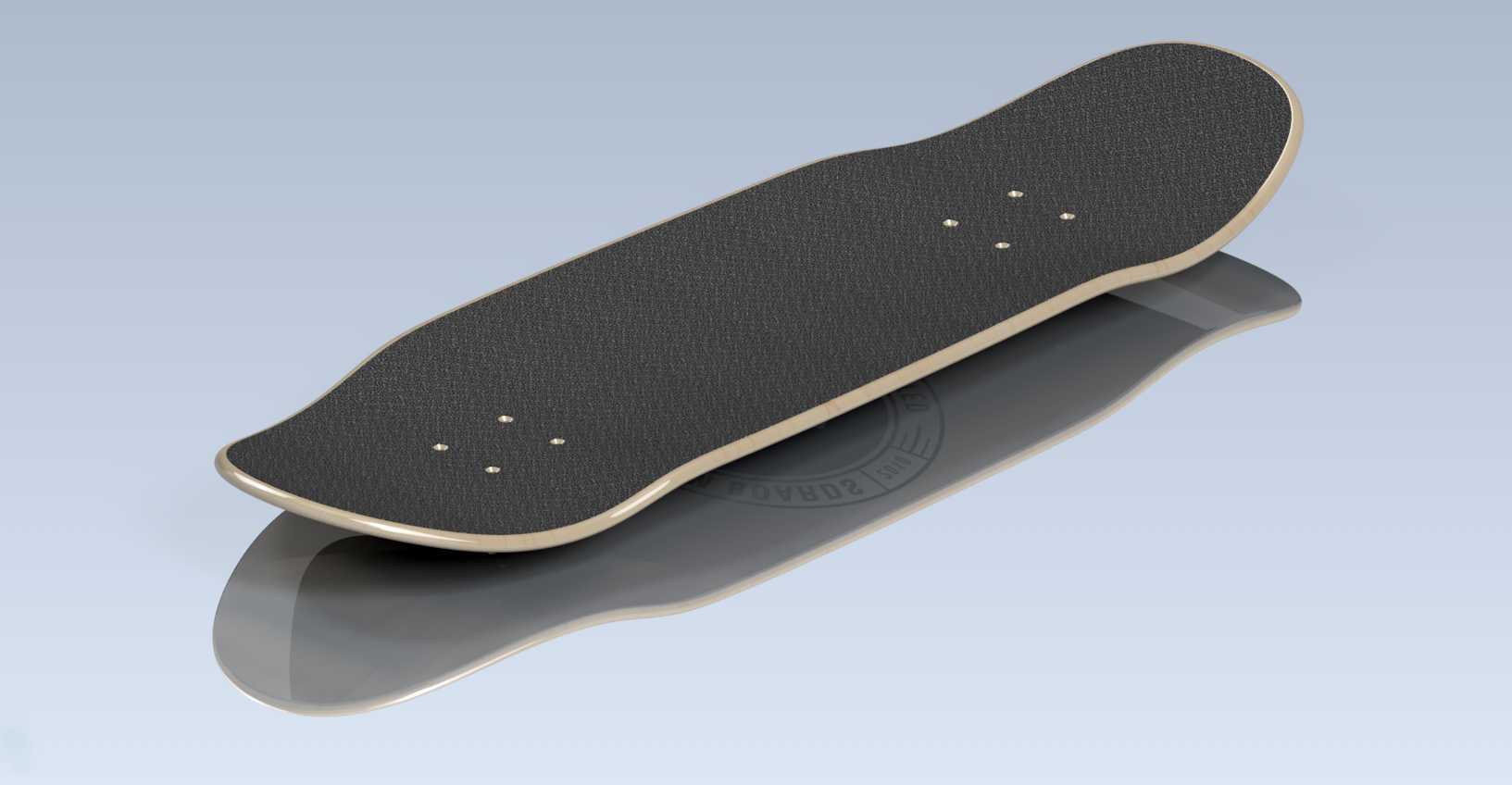

　　这款老派双翘滑板的三维建模，完全围绕街头滑行、日常刷街以及复古滑板收藏场景的实际使用需求搭建，建模过程中优先还原了上世纪八九十年代经典滑板的结构逻辑，没有过度追求轻量化的激进设计，反而把耐用性和脚感贴合度放在了设计优先级的首位。从板面结构来看，建模时严格遵循老派滑板的版型特征，板头和板尾都做了明显的上翘处理，也就是常说的“鼻子”和“尾巴”结构，翘度控制在15度到18度之间，这个角度既能够满足Ollie、带板起跳等基础街式动作的发力需求，又不会因为翘度过高导致日常滑行时卡轮或者脚位偏移。板面主体采用多层压合的结构逻辑建模，边缘做了圆弧过渡处理，避免滑行过程中板边磕碰地面出现应力集中的问题，板面表层预留了砂纸粘贴的安装位，也就是Griptape的贴合区域，建模时特意把这个区域的表面做了微糙的特征处理，和板身光滑的侧边形成区分，还原真实产品的装配逻辑。

　　在配件的装配边界处理上，建模时把桥钉的安装孔位、支架的固定位置都做了精准的公差预留，板面和支架之间预留了Riserpad也就是桥垫的安装空间，桥垫的厚度设置为3mm，这个厚度既能够抬高板面和地面的距离，避免大轮滑行时出现咬轮的问题，又不会因为垫得过高导致板面重心偏移，影响滑行的稳定性。滑板支架也就是板桥的建模采用了经典的双中空结构，主桥钉和侧螺母的位置都做了装配特征还原，支架的轴长和板面宽度做了匹配，支架两端伸出板面的距离控制在1cm以内，保证轮子安装后不会超出板面边缘过多，避免做动作时轮边剐蹭鞋面。轮子部分采用了经典的长板轮配置建模，轮径设置为60mm，硬度参考常规刷街轮的参数做了特征区分，轮面做了微弧的接触面设计，既能够保证在柏油路面滑行时的抓地力，又不会因为接触面积过大导致转向阻力过高，轮芯位置预留了轴承安装位，轴承的内孔尺寸和支架的轴径做了过盈配合的公差设置，还原真实装配的过盈量要求。

　　从实际使用场景的适配性来看，这款模型的所有结构尺寸都参考了真实老派滑板的行业通用标准，板面总长度设置为80cm，最大宽度设置为20cm，板头长度比板尾长1.5cm，符合老派滑板头长尾巴短的版型特征，方便滑手区分前后脚位。建模时特意还原了板身的脚窝设计，脚窝深度控制在5mm左右，属于中等偏浅的脚窝深度，既能够给脚面提供足够的包裹感，保证做动作时脚位不会打滑，又不会因为脚窝过深导致换脚时卡脚。所有配件的装配关系都没有做简化处理，桥钉的沉头孔、支架的PU垫位置、轮子的轴承卡位都做了独立的特征建模，不管是用来做滑板结构的教学演示，还是作为周边产品设计的参考底模，都能够直接提取对应的结构尺寸，不需要再做二次的结构补全。

　　在设计思路上，这款模型没有加入多余的装饰性特征，所有的结构都服务于实际滑行的功能需求，板尾的磨损预留位置、板头的防撞边缘、支架的转向角度限位都做了对应的特征体现，比如支架的最大转向角度设置为30度，和真实支架的转向限位一致，避免建模时出现结构干涉的问题。轮子和板面的最小距离在支架压缩到极限位置时仍然保留有2mm的间隙，就算是体重较大的滑手滑行，也不会出现咬轮的问题。整个模型的装配层级清晰，板面、桥垫、支架、轮子、轴承、桥钉都做了独立的零件分组，方便后续根据不同的使用需求修改单个零件的参数，比如更换更大尺寸的轮子、调整桥垫的厚度、修改板面的翘度，都不需要重新搭建整体结构，只需要调整对应零件的参数即可，能够大幅提升后续衍生设计的效率。
