AutodeskInventor平台链轮参数化结构设计

　　链传动系统在工业现场的覆盖范围极广，从车间里的连续输送线、农机的行走驱动单元，到摩托车的动力传递路径、自动化仓储的升降传动机构，链轮作为和链条直接啮合的核心承载零件，其结构合理性直接决定整套传动链路的运行寿命与传动效率。很多现场运维反馈的链条跳齿、异常磨损、运转异响问题，追根溯源大多是链轮的齿形参数偏差、安装定位结构设计不合理导致的，而非链条本身的质量缺陷。

　　在开展链轮的三维结构设计前，首先要锚定实际应用场景的载荷边界与安装约束：如果是应用在食品输送线这类轻载高速场景，链轮的齿面硬度要求可适当放宽，但轮毂的动平衡精度需要提升，避免高速运转下产生径向跳动；如果是用在矿山破碎设备的重载传动链路，链轮的齿部需要做硬化处理，同时轮毂的键槽宽度、轴孔配合公差都要按重载工况选取，避免冲击载荷下出现键槽崩裂、轴孔打滑的问题。

　　具体到结构设计环节，首先要确定的是轴孔与轮毂的尺寸边界：轴孔直径需要和配套的传动轴径做过渡配合，公差带选取要结合传动扭矩大小，扭矩越大配合过盈量需要适当提升，同时要预留键槽的加工位置，键槽的深度、宽度要符合平键的连接标准，避免装配时出现键无法装入或者配合间隙过大的问题。轮毂的轴向长度不能过短，否则会导致轴孔和传动轴的接触面积不足，运转时出现链轮偏摆；也不能过长，否则会挤占传动链路的轴向安装空间，增加不必要的零件重量。

　　齿形部分的设计是整个链轮建模的核心，首先要匹配对应链条的节距、滚子直径参数，齿廓的曲线要保证链条滚子能顺畅啮入啮出，不能出现齿形过尖导致的滚子卡滞，也不能出现齿槽过宽导致的啮合间隙过大。齿顶圆、齿根圆的直径公差要控制在合理范围内，齿根的圆角要做平滑过渡，避免应力集中导致的齿根断裂问题。轮缘部分的厚度要结合链条的内节内宽确定，保证链条能完全落在轮缘的支撑面上，不会出现运转时链条滑脱的问题。

　　很多新手在建模时容易忽略链轮的安装定位细节：比如轴孔端的倒角设计，不仅是为了装配时方便导入传动轴，也能去除轴孔加工时产生的毛刺，避免装配时毛刺刮伤传动轴的配合面；轮毂上的紧定螺钉孔位置要避开键槽的正上方，防止紧定螺钉顶在键上导致锁紧失效，紧定螺钉的深度要控制在合理范围，既要保证能顶紧传动轴的定位面，也不能因为孔过深导致轮毂壁强度不足。

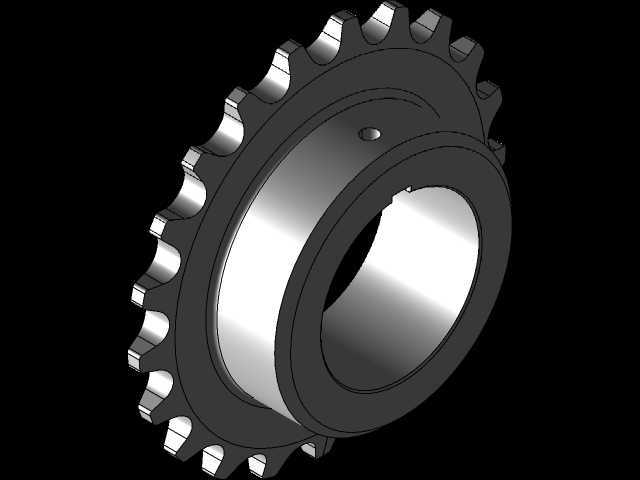

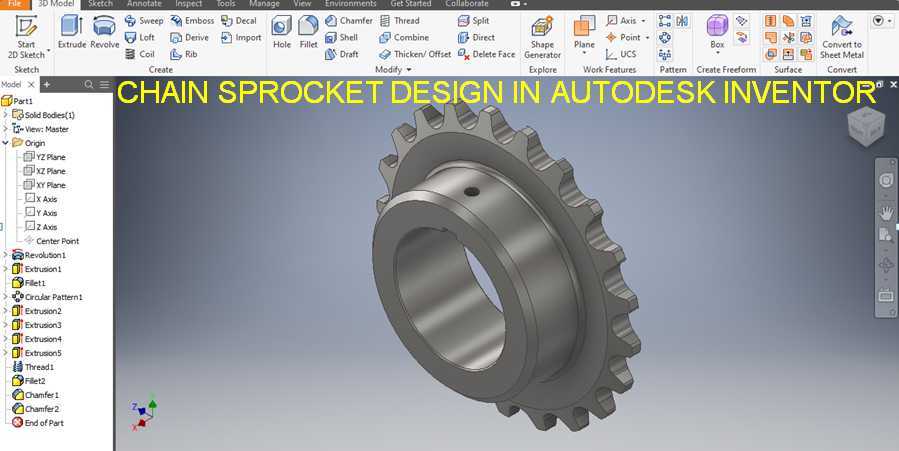

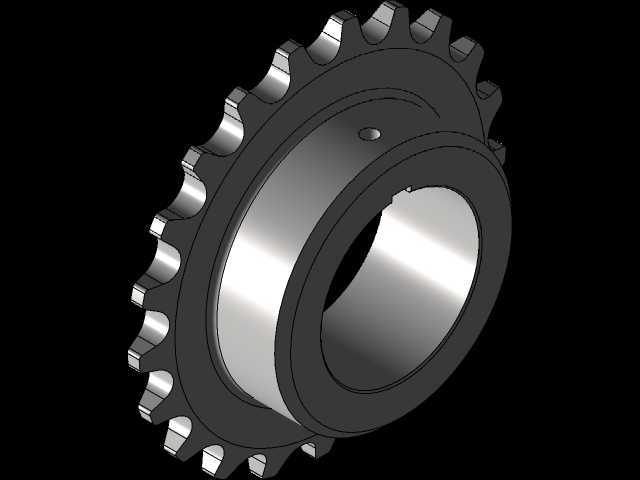

　　从三维建模的实操角度看，这类回转类传动零件优先采用参数化草图驱动特征的方式构建：先在过回转中心的基准面上绘制单个齿的齿廓草图，通过圆周阵列生成全部轮齿，再通过拉伸、回转特征构建轮毂、轮缘的基体结构，最后添加倒角、圆角、键槽、紧定螺钉孔这类细节特征。这种建模方式的优势在于，后续如果需要适配不同节距、不同齿数的链轮，只需要修改草图里的对应参数，就能快速生成新的模型，不需要从零开始重构特征，能大幅提升同系列零件的设计效率。

　　在完成三维模型构建后，还需要做虚拟装配校验：将链轮模型和配套的链条、传动轴、轴承座等零件做虚拟装配，检查链轮的轴向安装位置是否符合设计要求，轮齿和链条滚子的啮合间隙是否在合理范围内，链轮旋转时是否会和周边的机架、护罩等零部件产生运动干涉。尤其是在多链轮传动的链路中，还要校验所有链轮的共面度，避免因为链轮偏斜导致链条出现单边磨损的问题。

　　实际生产中，链轮的加工工艺也会反过来影响设计细节：如果是采用铣削加工齿形，要预留合理的加工余量，齿面的粗糙度要求要和加工工艺匹配；如果是采用粉末冶金烧结成型的小型链轮，结构上要避免出现过大的壁厚差，防止烧结过程中出现变形。这些工艺层面的考量，在三维建模阶段就要提前纳入，避免设计出的模型无法通过现有工艺加工成型，或者加工成本过高。

　　很多现场使用的链轮失效案例里，有相当一部分是因为设计时没有考虑润滑通道：在高速运转的场景下，链轮齿面和链条滚子之间如果没有持续的润滑，会在短时间内出现剧烈磨损，所以在结构允许的情况下，可以在轮毂位置设计预留润滑脂的注入通道，让润滑脂能顺着轮毂的间隙流到齿面啮合位置，延长整套传动系统的维护周期。另外，链轮的动平衡校正结构也不能忽略，尤其是转速超过300转每分钟的应用场景，要在轮缘位置预留平衡去重的工艺位置，方便加工完成后做动平衡校正，减少运转时的振动噪音。
