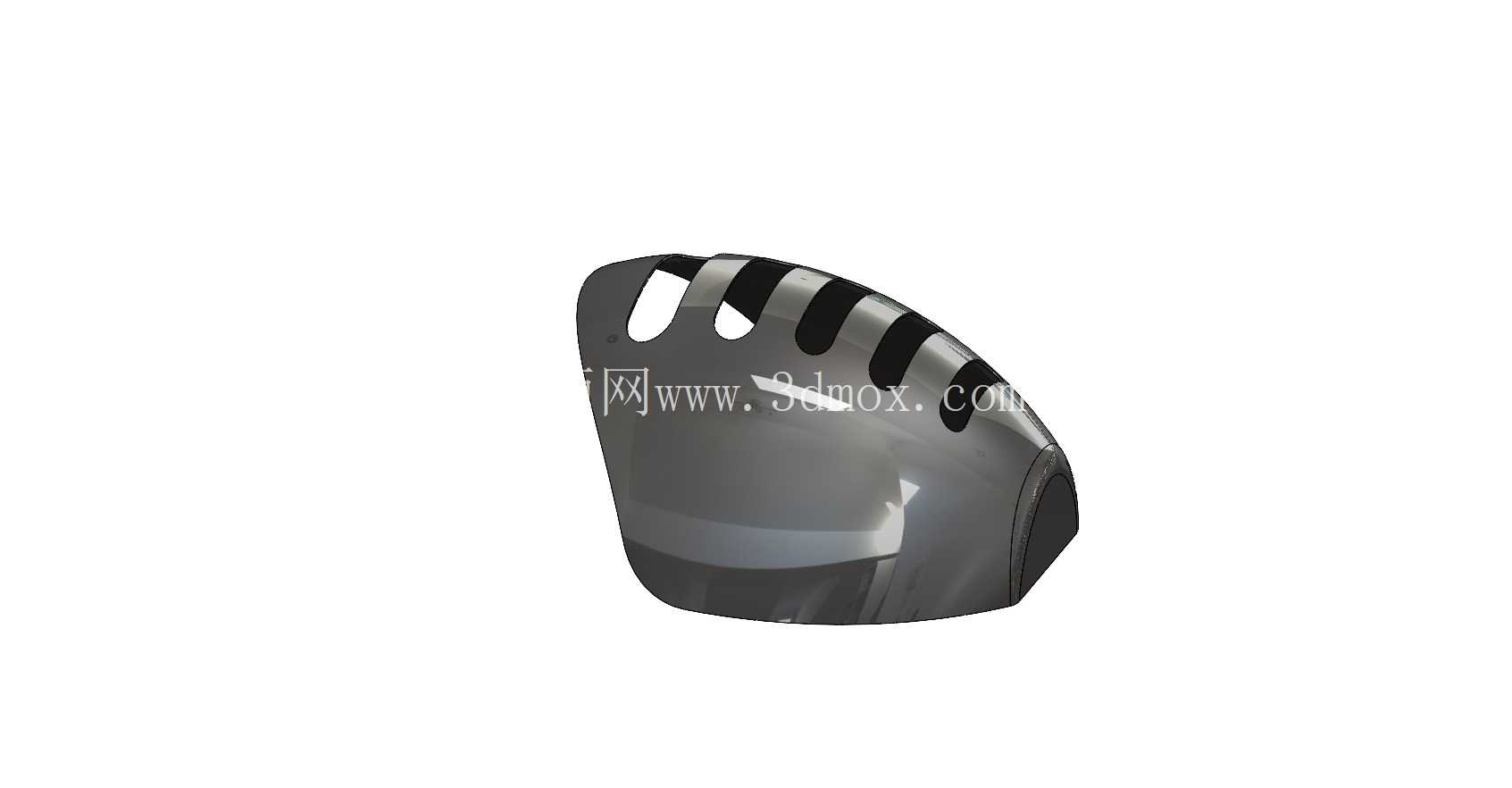

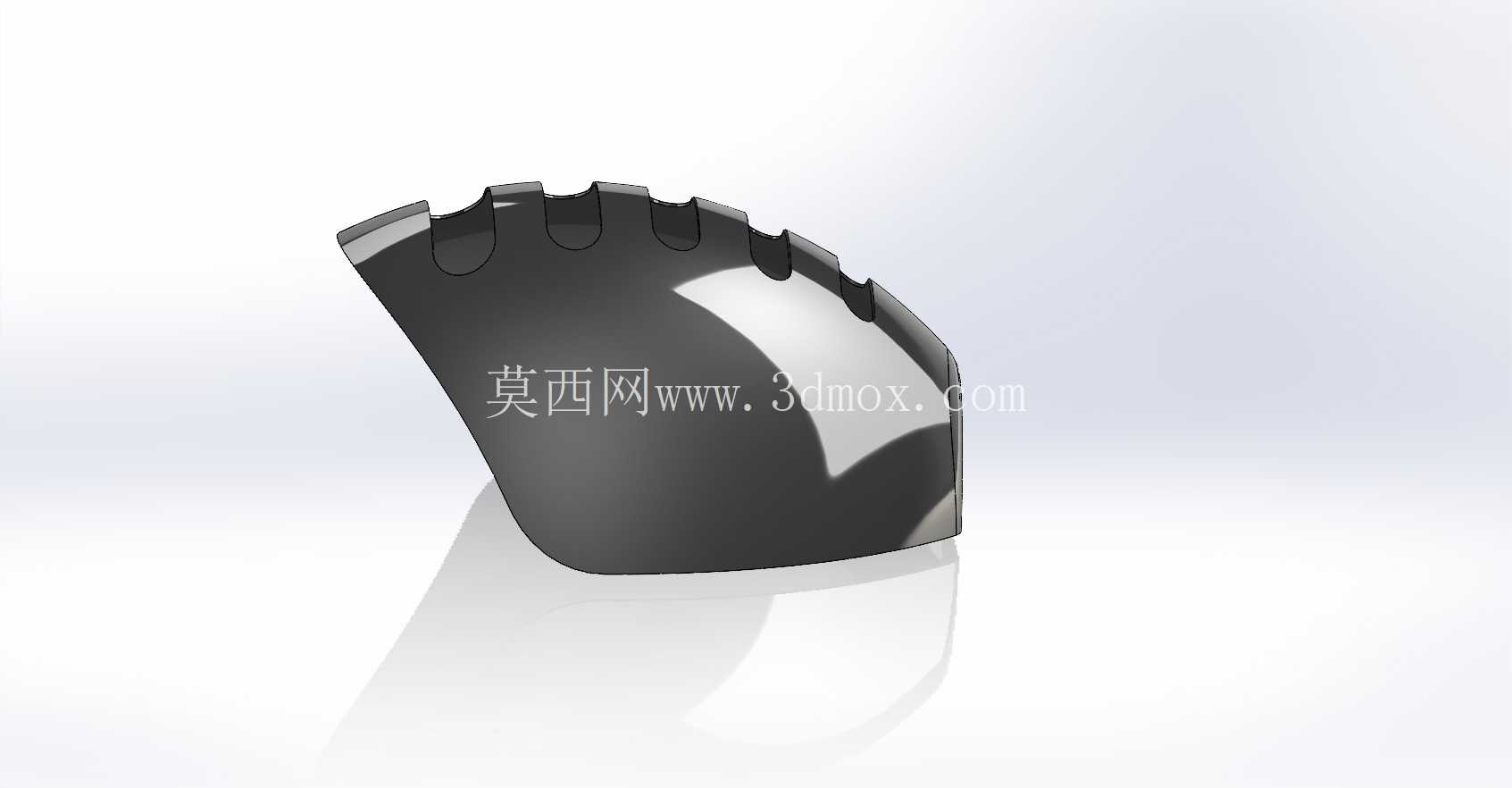

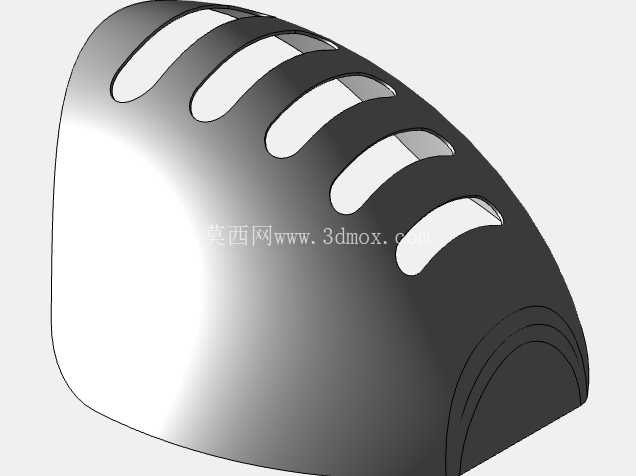

自行车燃油箱曲面密封外盖结构设计

　　这款曲面造型的油箱外盖，主要适配小排量燃油助力自行车的外置燃油箱使用，日常骑行场景中，这类部件需要兼顾密封防护与外观协调性，毕竟燃油箱布置在车架斜梁位置，属于用户视觉接触频次较高的外露部件，同时还要应对户外骑行的颠簸、泥水飞溅、温度交变等复杂工况。从功能层面看，该部件首先要实现油箱加注口的外部防护，避免骑行过程中泥水、灰尘落入加注口缝隙，同时配合内部密封胶圈实现燃油蒸汽的阻隔，减少日常停放过程中的燃油挥发损耗；其次顶部的齿状凸起结构，是专门为徒手拧动操作设计的防滑结构，用户在加注燃油时无需借助额外工具，仅凭手部摩擦力即可完成开盖、旋紧操作，齿形的弧度和间距经过反复调整，既保证足够的接触摩擦力，又不会在拧动时硌伤手部，

　　边缘做了全圆角过渡处理，没有尖锐棱角，避免骑行过程中剐蹭骑行者衣物或腿部。设计过程中优先采用了大曲率顺滑曲面构建主体外形，曲面弧度完全匹配对应型号燃油箱的外表面弧度，安装后可以和油箱壳体形成完整的顺滑过渡面，不会出现突兀的凸起或台阶，既降低了骑行过程中的风阻，也能避免台阶位置积存泥水难以清理。安装边界上，盖体内部的卡扣卡槽尺寸完全匹配对应油箱加注口的外螺纹规格，旋紧后端面和油箱加注口端面的平行度公差控制在0.1mm以内，保证密封胶圈受压均匀，不会出现局部压力不足导致的渗油、漏气问题；盖体的整体外轮廓最大宽度控制在85mm，突出油箱表面的高度不超过32mm，避免骑行过程中腿部误碰导致盖体松动，

　　同时也不会因为尺寸过大影响整车的外观协调性。材质选用上适配耐油改性ABS材质，曲面的壁厚均匀控制在2.5mm，既保证足够的结构强度，在车辆倾倒、轻微磕碰时不会出现开裂变形，也不会因为壁厚过大导致表面出现缩痕、影响外观质感；顶部的防滑齿深度控制在3mm，齿形边缘同样做了R1.5的圆角处理，长期使用不会出现硌手、磨损打滑的问题。实际装车验证中，这类曲面盖在经过3000公里颠簸路试、高低温环境存放测试后，密封性能保持稳定，没有出现松动、渗油问题，外观曲面和油箱的贴合度良好，没有出现装配间隙不均的问题，徒手操作的力矩控制在1.2N·m即可实现可靠密封，普通用户无需刻意用力就能完成锁紧操作，避免用力过大导致盖体螺纹滑牙损坏。
