18AWG规格8mm针黄色绝缘套圈

　　日常做电控柜布线、设备线束加工的工程师对这类绝缘套圈不会陌生，它是冷压接线环节里用来规整线芯、避免压接后散丝短路的基础五金配件，适配18AWG线径的导线，配套压接端为8mm长度的插针结构，黄色的绝缘护套是行业内对应线规的通用色标，现场布线时不用反复测量线径，看颜色就能快速匹配对应压接模具和导线规格，能大幅降低批量布线时的错配概率。

　　从实际使用场景来看，这类套圈大量用在工业控制柜端子排接线、小型设备内部线束端处理、通讯设备电源接线端、仪器仪表信号接线端这些位置，尤其是多股细铜丝绞合的导线，剥去绝缘层后线丝容易散开，直接插入接线端子拧紧紧固螺丝时，很容易出现个别铜丝外露、和相邻端子形成短路隐患的问题，套上这个套圈压接之后，所有铜丝被金属内套牢牢箍成规整的圆柱，插入端子后不会出现散丝，接触面积更均匀，长期使用也不会因为设备振动出现线丝松脱、接触电阻变大的问题。

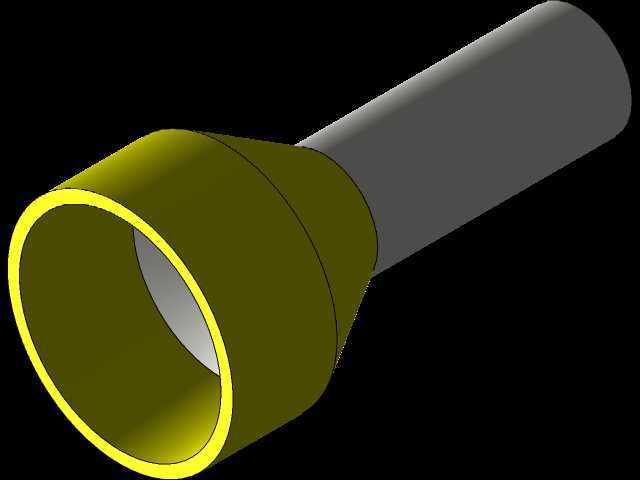

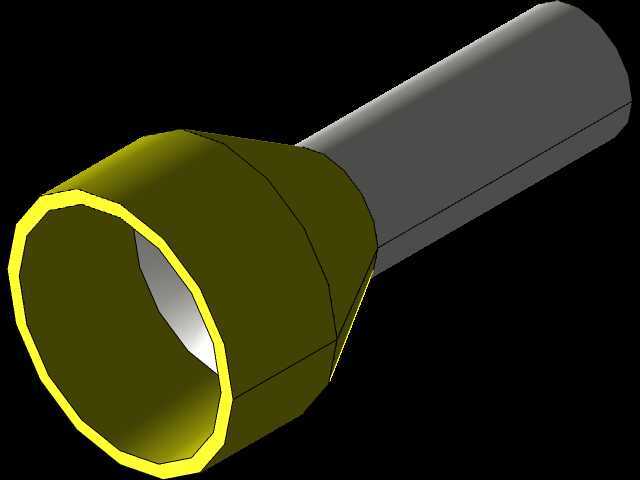

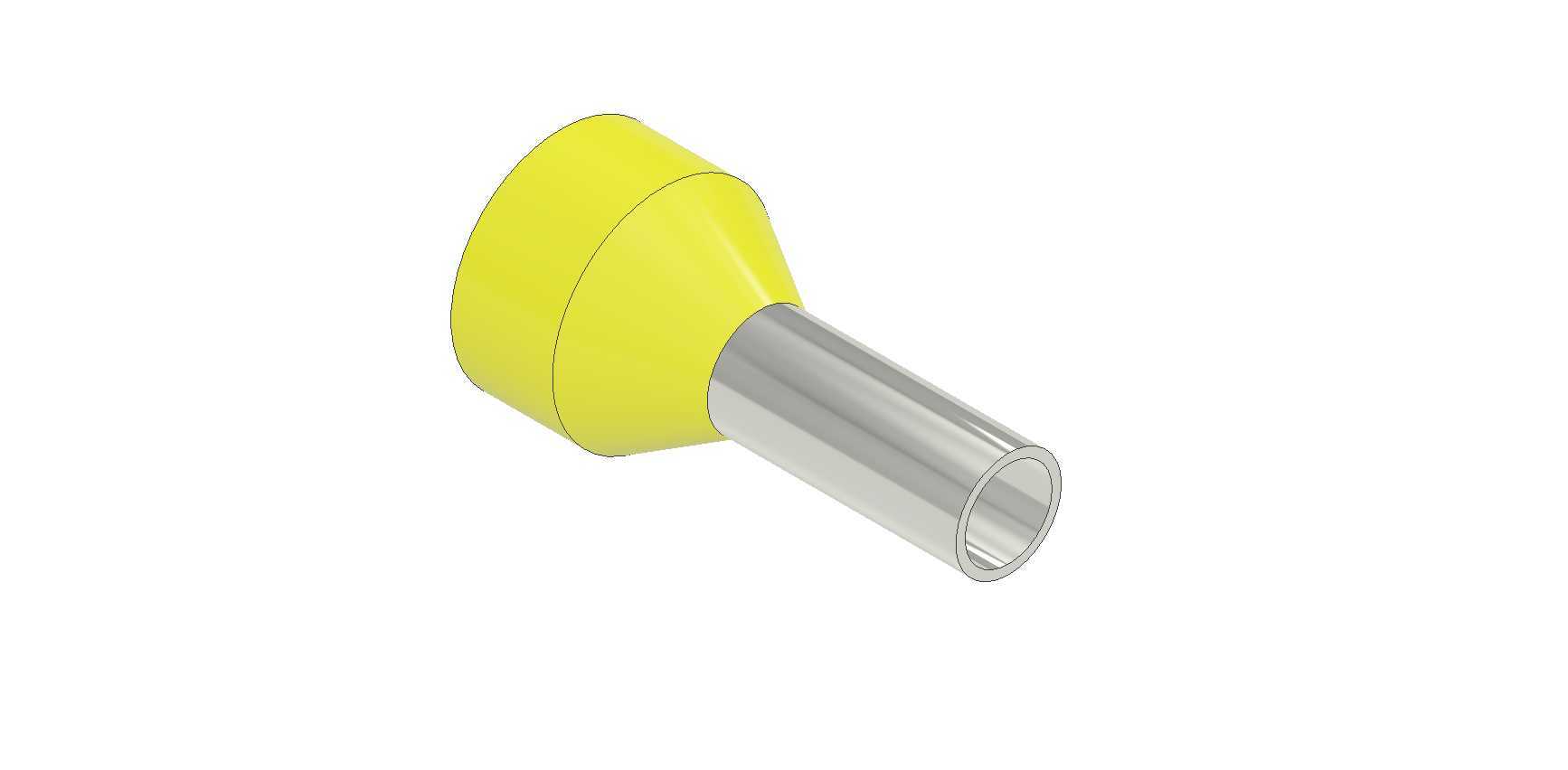

　　设计上这个零件分为两个功能部分，一端是黄色的绝缘护套，采用锥台过渡的结构，压接完成后护套会牢牢包裹住导线绝缘层和金属内套的衔接位置，避免导线弯折时线芯在压接根部出现应力集中断裂，锥面的大端边缘做了圆角处理，穿线时不会刮伤导线的外层绝缘皮，工人操作时不用刻意对准也能快速把剥好的导线插进内套里，提升批量装配的效率。另一端是镀锡的金属内套，内壁做了轻微的粗糙处理，压接时金属套变形后能和铜丝形成更紧密的咬合，不会出现导线和套圈松脱的情况，金属套的外径做了统一公差控制，适配市面上绝大多数接线端子的插接口尺寸，不用额外修配就能直接插入。

　　尺寸边界上，金属插针部分长度为8mm，刚好匹配常规接线端子的压紧深度，插入后金属部分不会外露在端子外侧，也不会因为长度不够导致压接接触面积不足，金属套的内径严格适配18AWG导线的线芯直径，剥线长度控制在9mm左右就能刚好插到底，绝缘护套的最大外径比金属套大3mm左右，压接后护套端面和端子端面贴合，能起到一定的防尘防氧化作用，避免压接位置长期暴露在空气中出现铜丝氧化、接触不良的问题。

　　建模的时候要注意两个部分的配合公差，金属内套和绝缘护套之间是过盈配合，装配后不会出现相对转动或者脱落，绝缘护套的锥度要和实际产品一致，不能做的太陡否则穿线时容易卡线，也不能太缓导致护套对导线的包裹长度不足，金属套的端口要做轻微的内倒角，方便线芯插入，压接位置的壁厚要均匀，压接变形后不会出现开裂的情况。实际选型时要注意，这类套圈是和对应线规的冷压钳配套使用的，压接时要压在金属套的中间位置，不能压到绝缘护套部分，也不能压在太靠近端口的位置，否则会导致压接力不足，拉拔时容易出现导线脱落的问题。在有振动的设备上使用时，压接完成后可以轻轻拉一下导线，确认没有松脱再插入端子，长期在高温环境下使用的场景，要确认绝缘护套的耐温等级匹配设备的工作温度，避免长期高温下护套脆化失去绝缘保护作用。
