Dowty粘合密封环结构设计方案

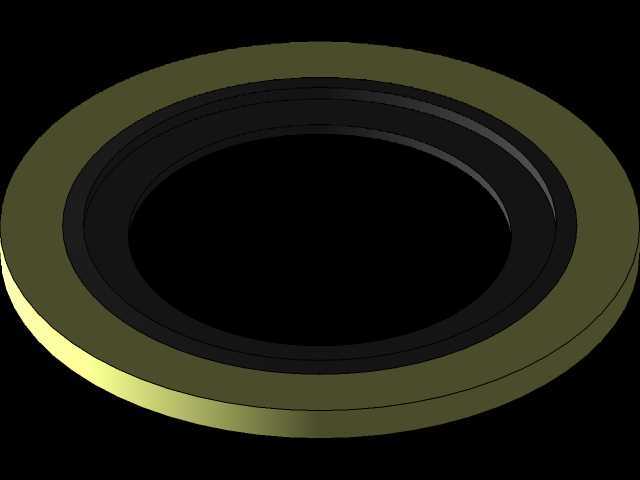

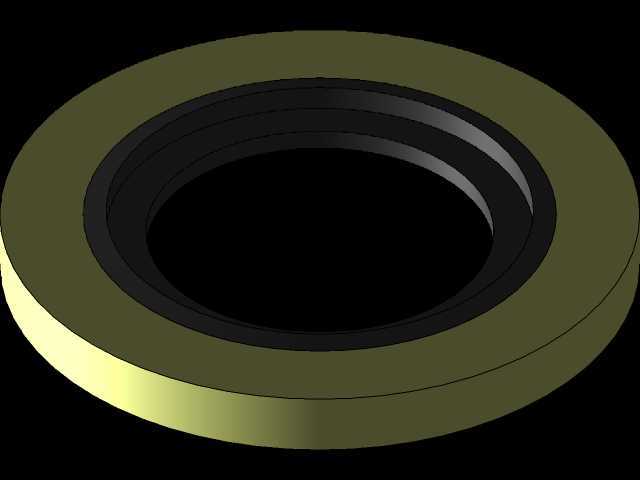

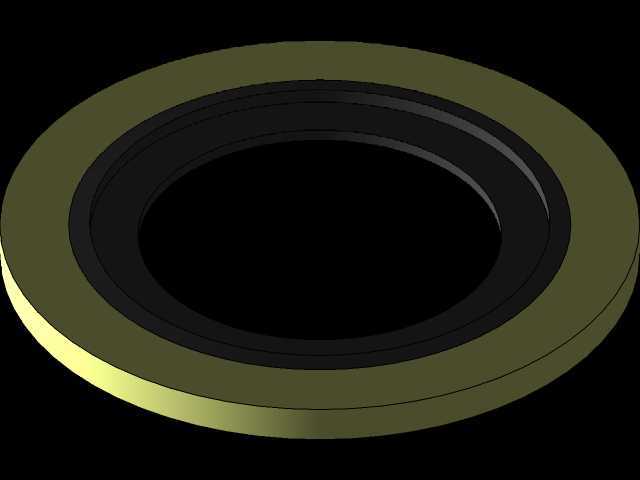

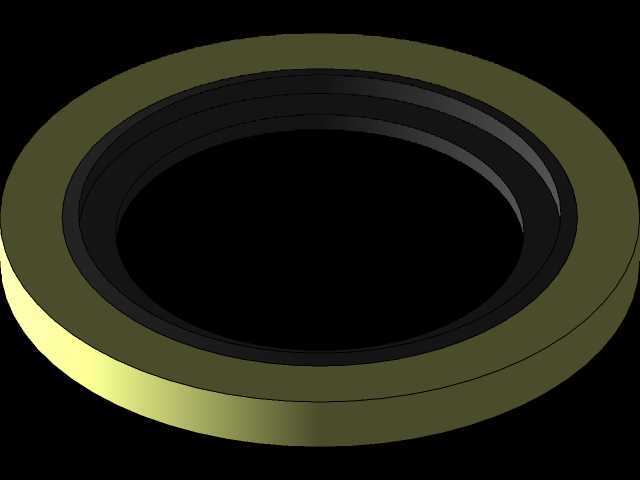

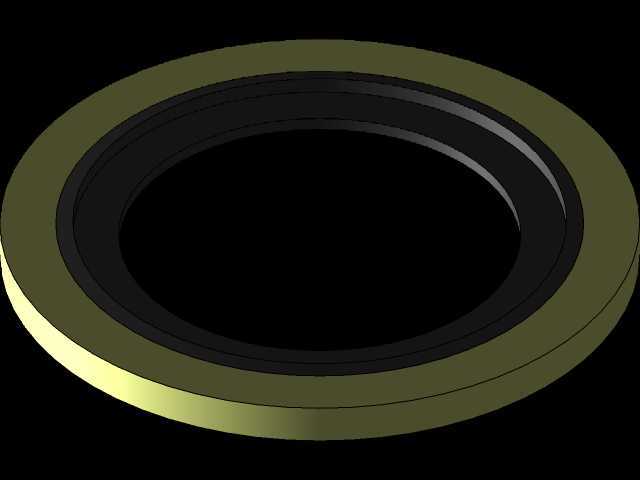

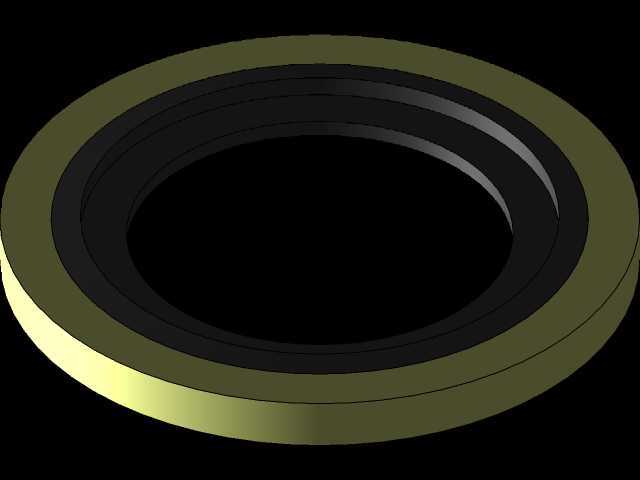

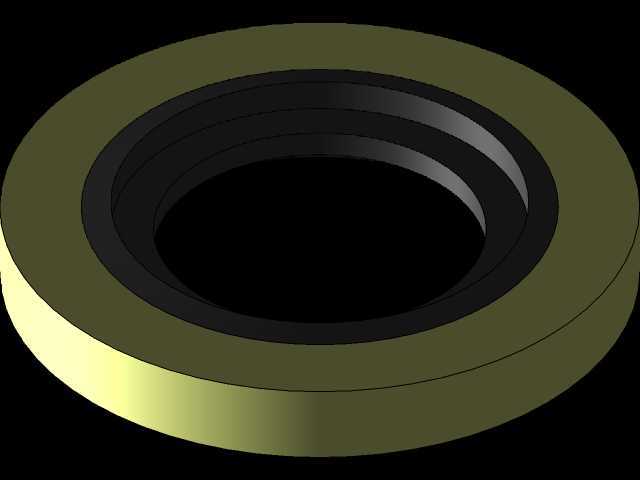

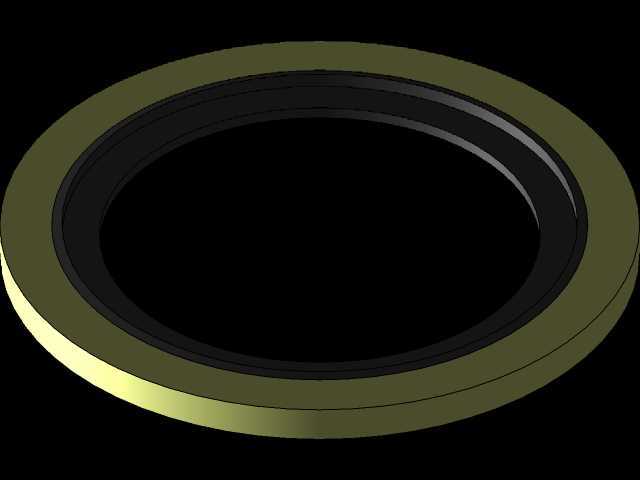

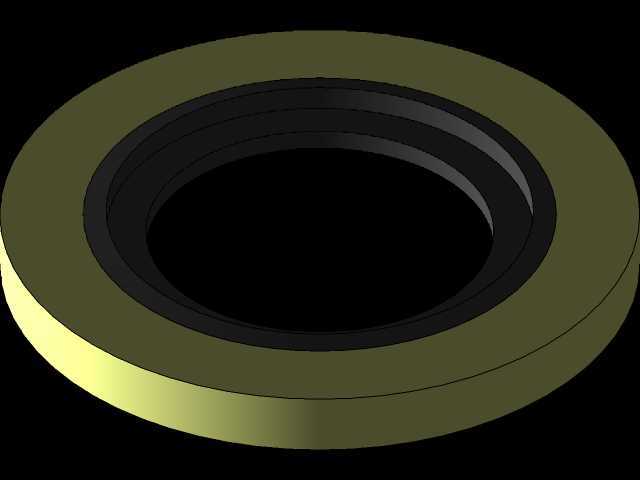

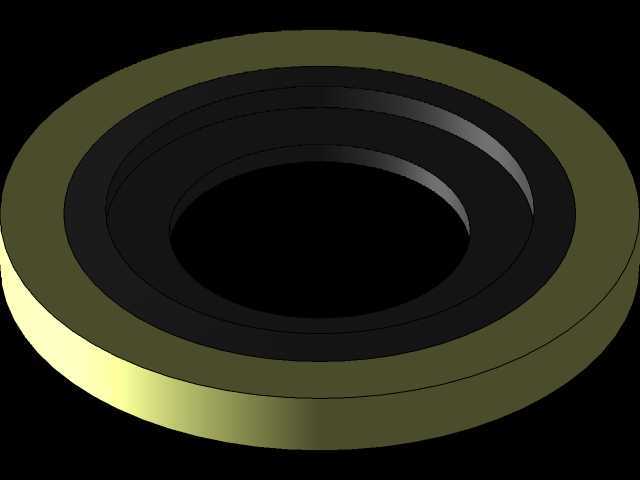

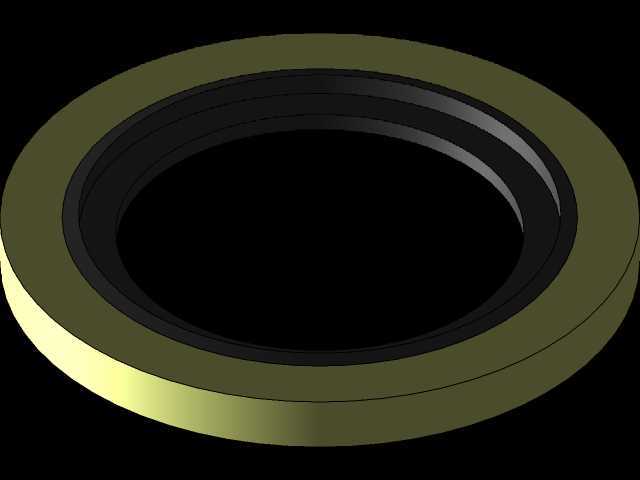

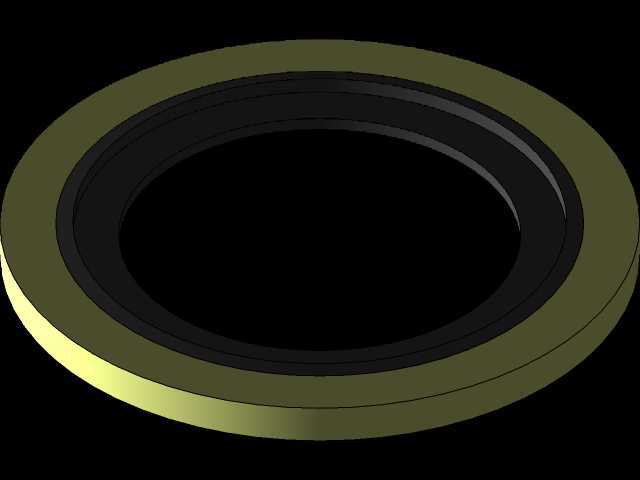

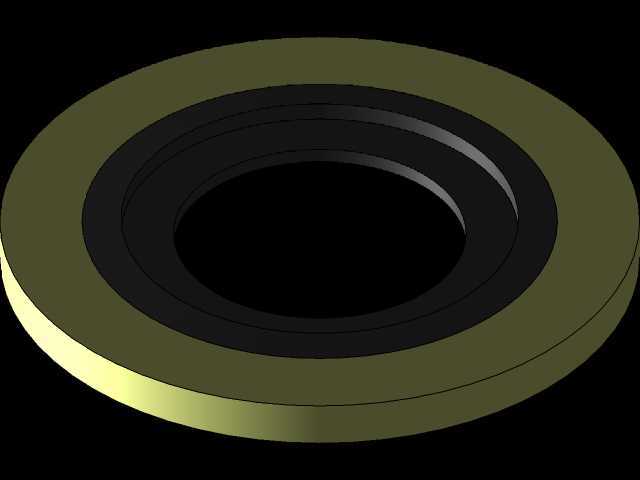

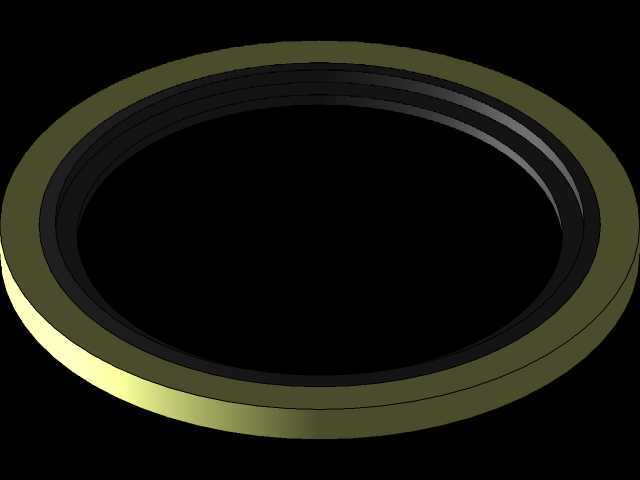

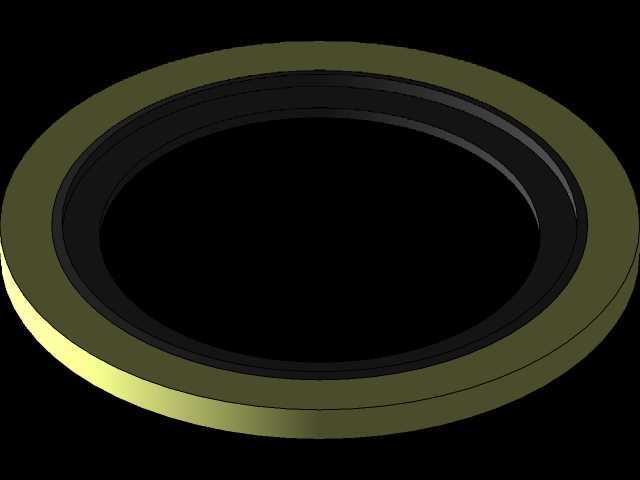

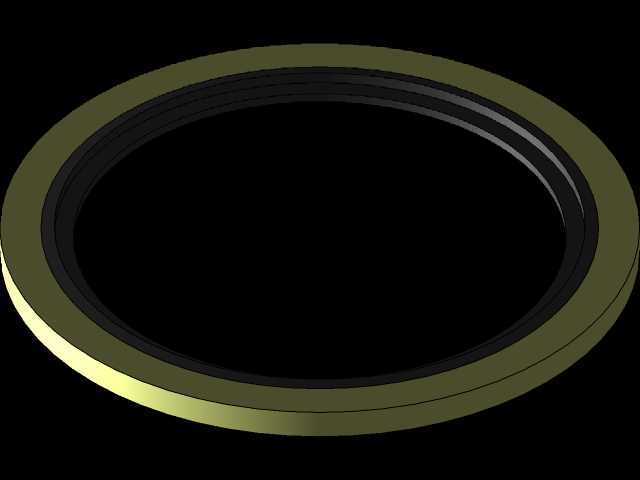

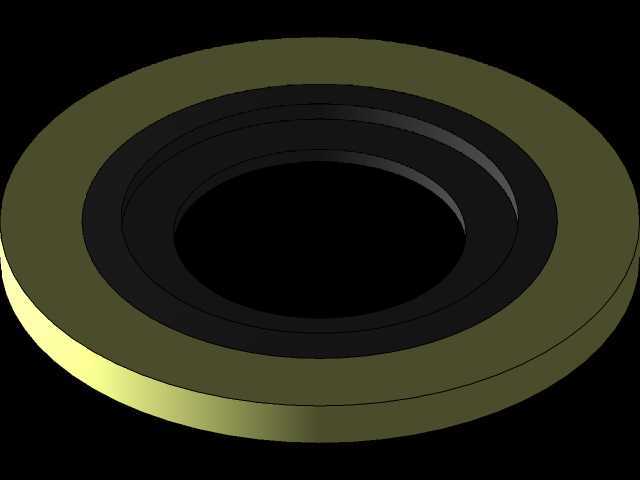

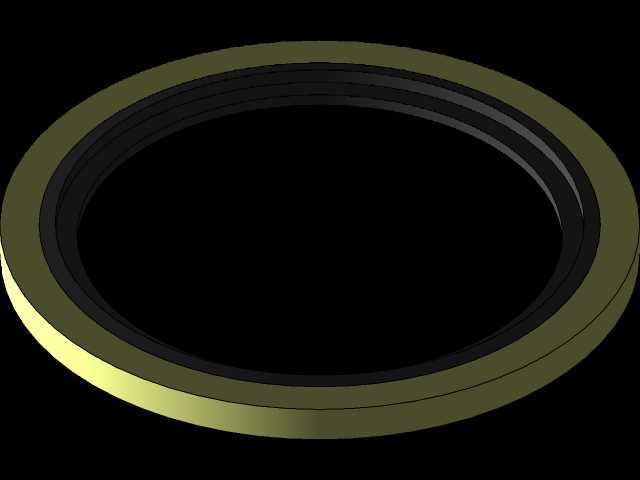

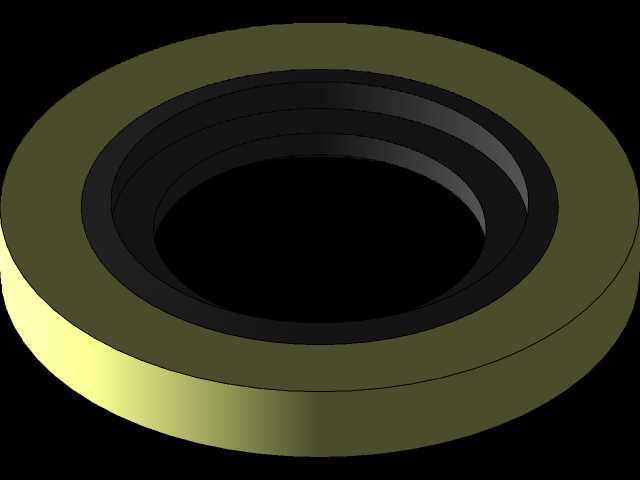

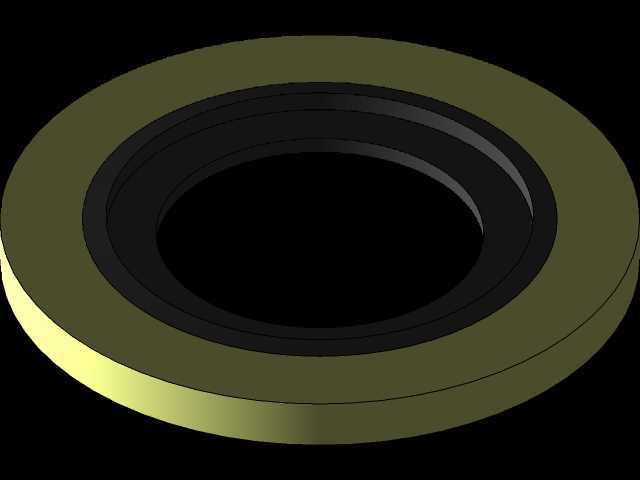

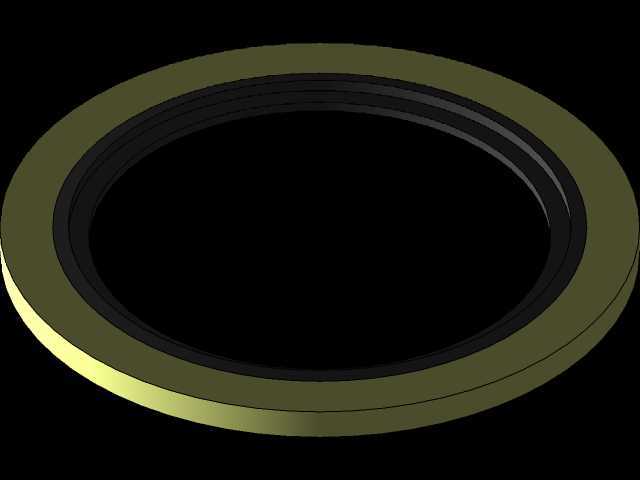

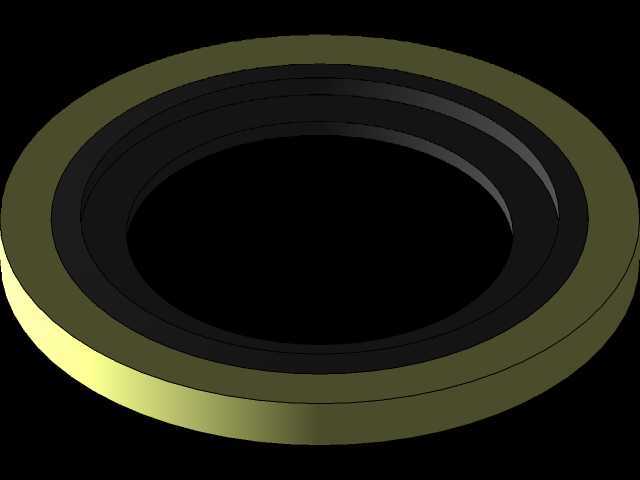

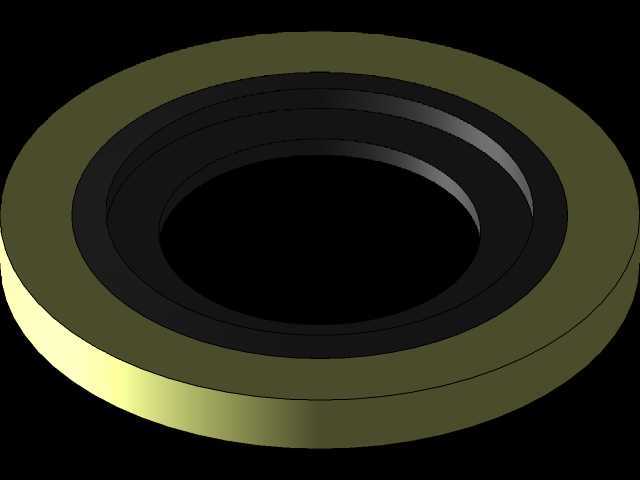

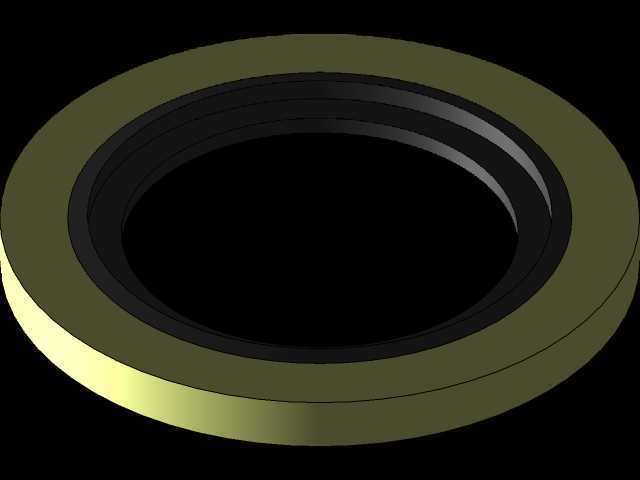

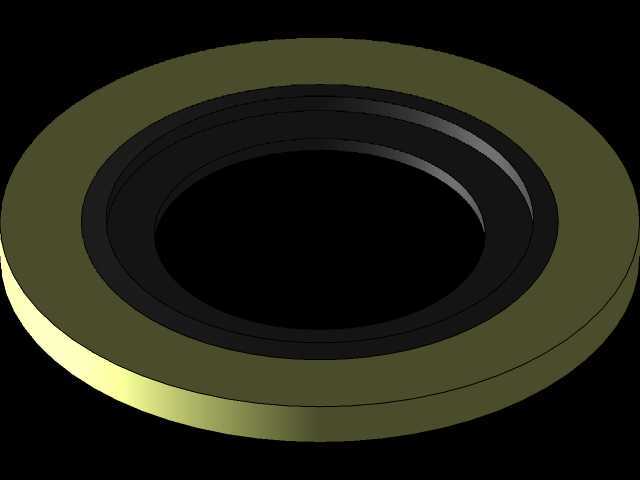

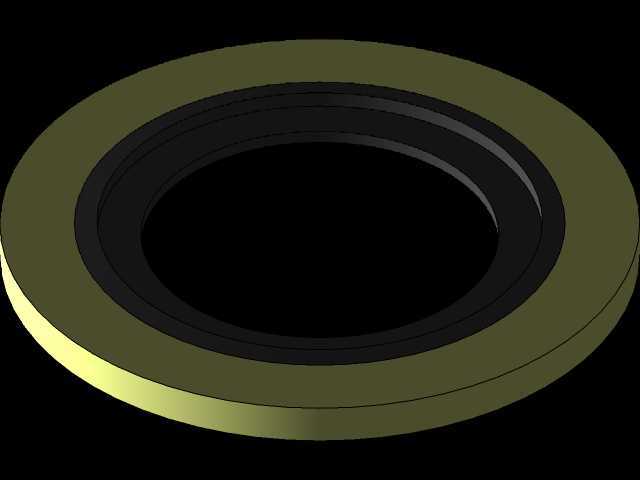

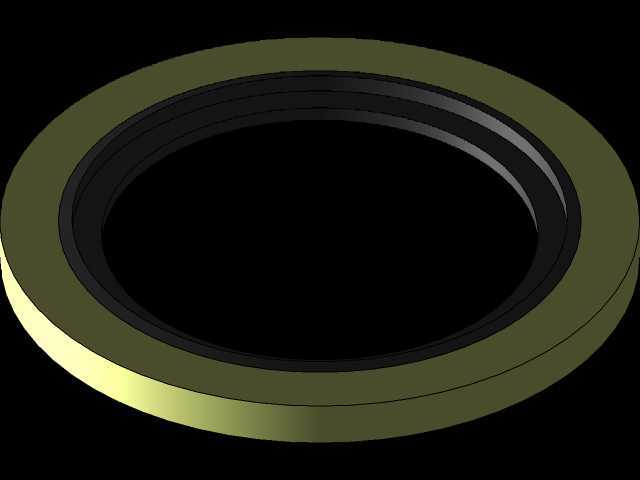

　　在液压管路、气动控制系统以及低压流体输送的阀门装配场景中，密封件的可靠性直接决定整套系统的运行稳定性，Dowty粘合密封作为静密封场景的常用元件，常被应用在减压阀、管接头、阀块安装面的密封位置，替代传统的铜垫圈、橡胶平垫解决复合密封需求。这类密封件的核心设计逻辑是将金属骨架与橡胶密封层通过硫化粘合工艺结合为一体，金属部分承担安装时的承压限位作用，橡胶层则负责填充密封面的微观凹凸，实现介质阻隔效果，避免单一金属垫圈密封比压不足、单一橡胶垫圈承压易蠕变的问题。从结构外形来看，该密封件为同轴环形结构，金属外环采用硬质金属材质冲压成型，截面为规整的矩形环结构，内环的橡胶密封层略突出于金属环的上下端面，安装时当连接螺栓施加预紧力，橡胶层首先被压缩，填充密封面的加工刀痕、微观凹陷，金属外环则在预紧力达到设计阈值后接触两侧安装面，限制橡胶层的过度压缩变形，避免长期受压下橡胶出现永久形变导致密封失效。

　　在尺寸边界设计上，这类密封件需要严格匹配对应安装螺纹的规格，公制M6规格的密封件内径需要略大于M6螺纹的大径，保证可以顺利穿过螺纹件，外径则需要匹配对应接头的密封面直径，避免外径过大干涉周边安装结构，或是内径过小无法完全覆盖密封面导致泄漏；英制1/8BSP规格的密封件则需要匹配英制管螺纹的密封面尺寸，其内外径公差需要控制在±0.1mm范围内，金属环的厚度公差控制在±0.05mm，保证安装后压缩量处于设计区间内，通常橡胶层的压缩率设计在15%-25%之间，压缩率过低无法完全填充密封面间隙，压缩率过高则会导致橡胶层被挤入密封面的配合间隙中，在压力脉冲工况下出现啃切破损。

　　在实际工况应用中，这类粘合密封可以承受最高数十兆帕的静态工作压力，适配矿物液压油、乳化液、空气等多种常见工业介质，工作温度范围覆盖常规工业环境的-30℃到100℃区间，相比传统的纯铜密封垫圈，它不需要在安装时进行退火处理，安装后拆卸可重复使用的次数更多，相比纯橡胶垫圈，它的抗挤出性能更强，在压力波动的工况下使用寿命更长。设计这类密封件的三维模型时，需要重点处理金属骨架与橡胶层的配合面结构，金属骨架的粘合面需要设计微观的滚花或是凹槽结构，增大硫化粘合时的接触面积，保证橡胶层与金属骨架不会在受压时出现剥离脱落；同时橡胶层的内外径边缘需要设计小的倒角结构，避免安装时橡胶边缘被尖锐的安装孔边划伤。在减压阀的装配场景中，这类密封件通常安装在调压阀体与阀盖的结合面、进出油口的管接头位置，安装时需要保证密封件与安装孔保持同轴，避免偏装导致局部压缩量不足出现泄漏，预紧螺栓的扭矩需要符合设计要求，避免扭矩过大导致金属环变形，或是扭矩过小导致橡胶压缩量不足。从建模细节来看，金属环的表面需要做防锈处理的结构预留，橡胶层的表面粗糙度不需要过高，因为密封主要依靠橡胶的弹性变形填充微观间隙，过高的表面精度反而会增加不必要的加工成本。

　　在选型适配时，需要根据安装位置的工作压力、介质类型、工作温度选择对应的橡胶材质，普通丁腈橡胶适配常规矿物油工况，氟橡胶则适配高温或是特殊腐蚀介质的工况，金属骨架通常采用镀锌钢或是不锈钢材质，不锈钢材质的骨架更适合在潮湿、有腐蚀的户外工况使用，避免长期使用后金属骨架锈蚀导致密封件碎裂脱落。这类密封件的安装空间占用极小，不需要额外设计密封槽结构，直接放置在两个平面密封面之间即可完成密封，非常适合在安装空间受限的阀类元件、小型管接头上使用，相比O型圈密封结构，它不需要加工精度要求较高的密封槽，降低了配合零件的加工成本，同时也避免了O型圈安装时容易出现的扭曲、切边问题，在批量装配的生产线中可以大幅提升装配效率，降低因密封件安装不当导致的产品返修率。
