20AWG规格10mm针长白色绝缘插芯

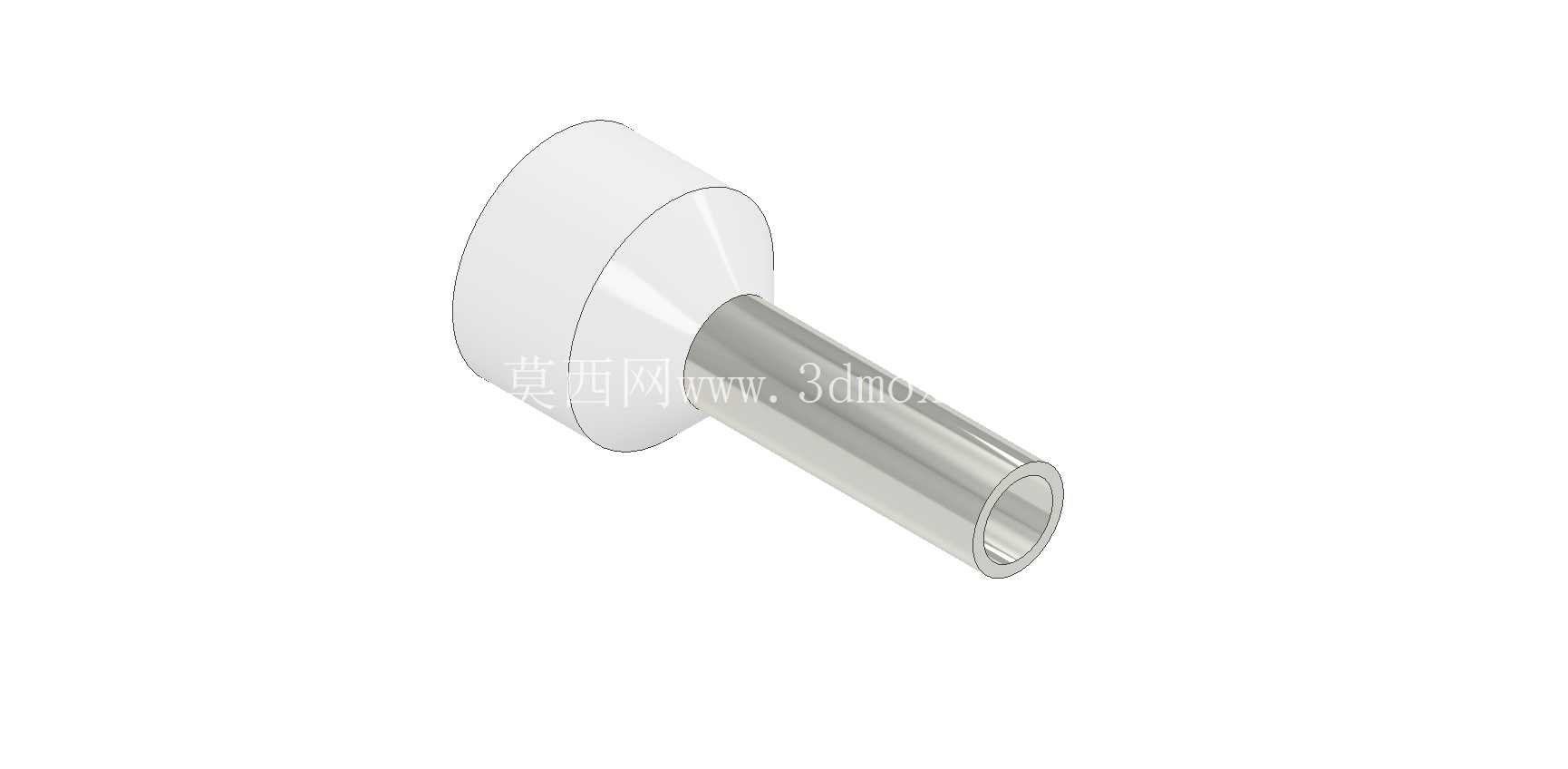

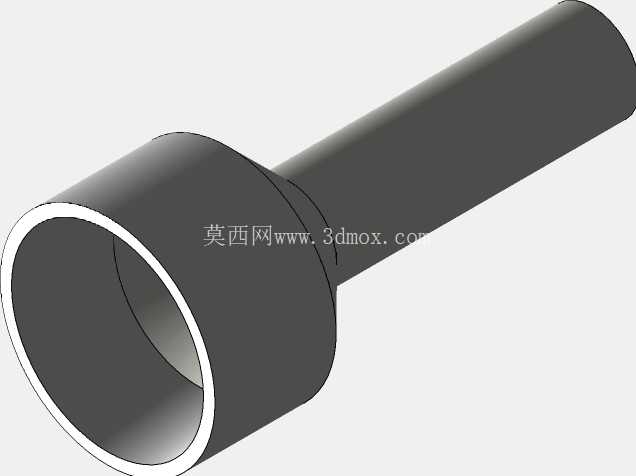

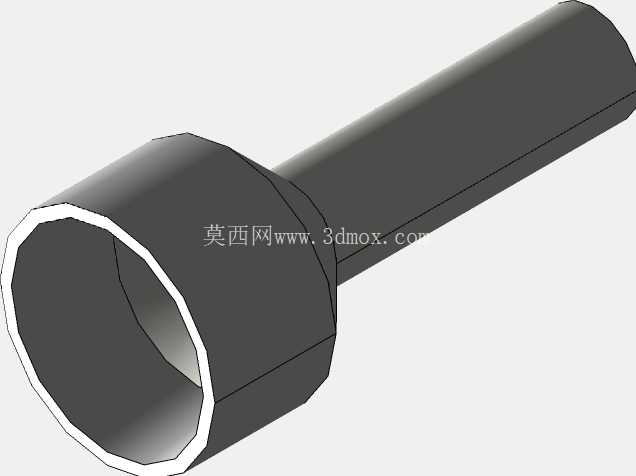

　　在低压电气布线、控制柜内部接线、电源变压器绕组引出端连接这类场景里，导线端部的处理直接关系到长期通电的可靠性，很多现场接线故障都源于多股铜丝散开、压接接触面积不足、相邻导线端头意外短路的问题，这类带绝缘护套的管状插芯就是为解决这类接线痛点设计的。从结构上看，这款插芯分为两个功能段，一端是白色的绝缘握持段，采用锥台过渡的外形，靠近金属插针的位置做了收窄的锥面，既可以在压接后包裹住导线绝缘层的端部，避免铜丝外露，也能在插针插入接线端子排、设备接线座的时候起到导向作用，不会因为绝缘段边缘的毛刺卡滞在端子入口处。

　　金属部分是空心的管状插针，长度为10mm，适配20AWG线规的多股铜导线，内孔尺寸刚好匹配对应线规的导体外径，压接的时候金属管会均匀变形抱紧内部铜丝，不会出现局部压接过紧切断铜丝、或者压接过松接触电阻过大的问题。做三维建模的时候，首先要确认金属管的壁厚，这类插芯的金属管壁厚通常在0.2mm到0.3mm之间，既要保证压接后的机械抱紧力，也要控制整体外径适配对应规格的端子插孔，避免插不进去或者插入后旷量过大。绝缘段的内孔要比金属管的内孔稍大，用来容纳导线的绝缘外层，两者的同轴度公差需要控制在0.1mm以内，不然压接的时候会出现绝缘层压偏、铜丝外露的情况。

　　实际选型使用的时候，要注意插针的外露长度，10mm的针长适配大部分标准接线端子的夹持深度，插入后金属部分完全被端子的夹片包裹，不会有带电部分外露，绝缘段的大端直径要和端子的入口倒角匹配，插装到位后绝缘段的端面刚好和端子入口贴合，既可以起到防触电的绝缘作用，也能防止灰尘、潮气顺着接线间隙进入端子内部。在电源变压器的接线场景里，这类插芯多用于次级绕组的引出线端，因为变压器次级的引出线多为多股漆包线或者软铜线，手工搪锡容易出现锡尖、焊锡流淌导致的相邻线端距离不足，用这类插芯压接后，端头形状规整统一，插入PCB接线端子或者栅栏式端子排的时候，不需要反复修整线头，装配效率能提升不少，同时压接后的接触电阻比手工搪锡更稳定，长期通过额定电流的时候不会因为接触电阻过大出现局部发热的问题。建模过程中，绝缘段的外表面要做轻微的脱模斜度，因为这类绝缘件都是注塑成型的，1度左右的脱模斜度既能保证注塑件顺利脱模，也不会影响和端子的配合。金属插针的端部做了微小的倒角，避免插装的时候锋利的管口刮伤端子内部的导电夹片，也能让插针对准插孔的时候更顺畅。另外要注意绝缘段和金属管的结合位置，金属管有一小段是嵌入绝缘段内部的，结合处做了滚花或者卡位结构，防止长期使用或者拉扯导线的时候金属管和绝缘段脱离，建模的时候要把这个嵌入的配合段做出来，不能只做简单的面贴合，不然实际生产的时候会出现两部分松脱的问题。

　　在设备内部布线的场景里，使用这类插芯还有一个优势，就是同规格的插芯外形尺寸统一，做线束预制的时候可以批量压接，不需要根据接线工人的操作习惯调整线头处理长度，压接质量的一致性更好，后期设备维护的时候，更换导线也只需要压接同规格的插芯就能直接插入原有端子，不需要重新修整端子内部的夹片。需要注意的是，这类插芯的压接需要匹配对应线规的压接钳口，压接位置要选在金属管的中段，不能压在绝缘段上，也不能压在金属管靠近端部的位置，不然会出现压接不牢或者插针变形无法插入端子的问题。从安装边界来看，插芯整体的最大外径出现在绝缘段的大端，布线的时候要预留足够的相邻线间距，避免两个插芯的绝缘段互相挤压导致插针歪斜，插针的中心距要和所用端子排的孔位中心距一致，不然会出现插装困难的问题。
