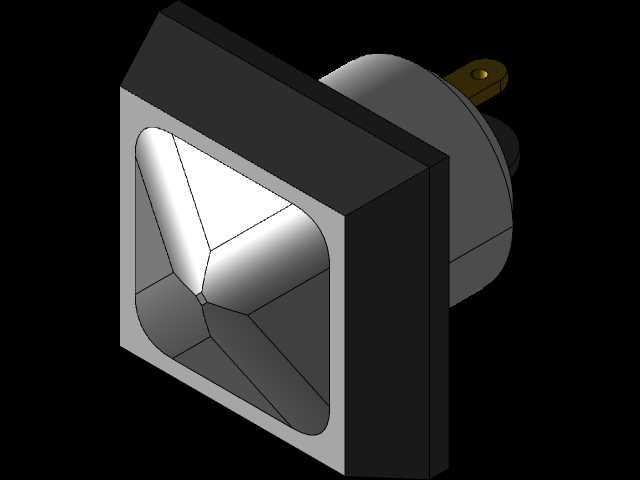

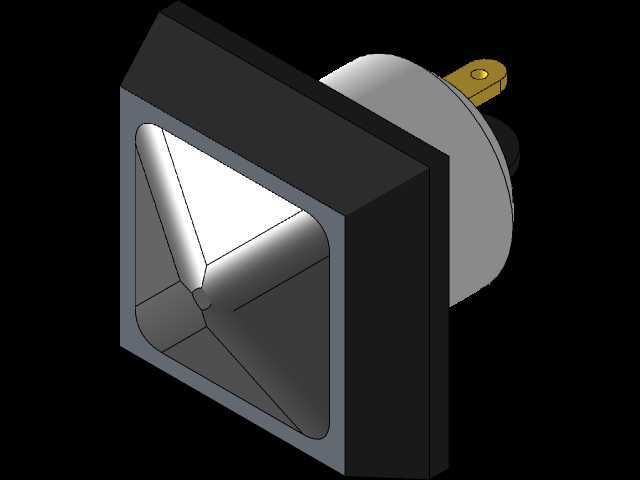

M12螺纹安装方形红色按钮开关结构

　　安装段的M12外螺纹是整个结构的安装基准，配套的锁紧螺母可以从面板背面旋紧，适配厚度在1到6毫米之间的各类面板，不管是冷轧钢板喷塑的设备外壳、ABS材质的塑料控制盒，还是铝型材拼装的操作台面，只要提前开好直径12毫米的安装圆孔，就能直接完成固定，不需要额外做定制化的安装位加工，通用性很强。按压头下方的黑色基座做了梯形过渡，比螺纹段的直径略大，安装到位之后基座底面会紧贴面板表面，既可以起到限位作用，避免安装时螺母旋紧过度把整个按钮压穿面板，也能遮挡安装孔的边缘毛刺，让面板外观更整洁。这款M12规格的方形按钮，是工业控制回路里最常见的人机交互元件之一，日常在小型设备操作面板、手持控制盒、低压配电柜体的辅助操作位都能见到它的身影，核心作用是通过人工按压动作完成回路的通断切换，给控制系统传递启动、停止、复位或者功能切换的开关量信号。从结构设计来看，它采用了方形按压头搭配M12外螺纹安装柱的组合形式，红色的按压帽做了微凸的弧面处理，边缘做了小倒角过渡，既保证手指按压时的触感贴合，不会出现硌手的情况，也能避免尖锐棱边在长期使用过程中磕碰掉漆或者产生毛刺。

　　底部的两个插片式接线端子采用黄铜镀锡材质，导电性能稳定，抗氧化能力强，适配常规的6.3规格插簧，接线的时候不需要焊接，直接把压好线的插簧插到位就能完成电气连接，现场装配效率很高，端子之间做了绝缘隔断，避免接线过程中导线毛刺外露造成短路风险。设计过程中首先要考虑的是操作手感与可靠性的平衡，按压行程控制在1.5到2毫米之间，按压力度设置在3到5牛，既不会因为力度太轻造成误触发，也不会因为力度太大导致长期操作产生手部疲劳，内部的触点结构采用自清洁设计，每次按压过程中动触点会有微小的滑动摩擦，磨掉触点表面可能产生的氧化层，保证长期使用过程中接触电阻稳定，不会出现接触不良的情况。安装边界方面，这款按钮的方形按压头对边尺寸为15毫米，在面板上排布的时候，两个相邻按钮的中心距至少要留到18毫米以上，避免按压一个按钮的时候误碰到相邻的元件，螺纹段的长度为10毫米，在选择安装面板的时候要提前核算面板厚度加上螺母、垫片的总厚度，避免螺纹长度不够导致锁紧不牢。在实际应用场景里，这类红色按钮通常被定义为停止或者急停类的功能按钮，红色的外观辨识度很高，操作人员在紧急情况下可以快速定位到按钮位置，完成设备停机操作，当然也可以根据功能需求更换不同颜色的按压帽，来对应启动、复位、功能选择等不同的操作指令。

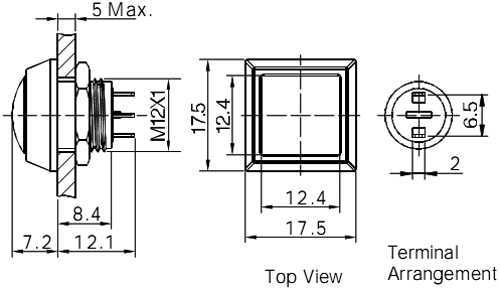

　　建模的时候要重点注意几个配合尺寸的公差控制，M12螺纹的精度要满足6g级要求，保证和标准螺母的配合顺畅，按压头和基座之间的配合间隙要控制在0.1毫米以内，既保证按压动作顺畅无卡滞，也不会因为间隙过大进灰进水，影响内部触点的使用寿命，底部接线端子的位置度要控制在0.2毫米以内，保证和配套插簧的对接顺畅，不会出现插装歪斜的情况。这类小型按钮的防护等级通常可以达到IP65，在基座和面板之间加装橡胶密封圈之后，就可以用在有少量溅水、粉尘的工业现场，比如小型机床的操作面板、输送线的旁侧控制位、小型自动化设备的手动操作区，都能稳定工作，不需要额外做防护结构。

　　和常见的圆形按钮相比，方形的按压头有更大的接触面积，按压的时候受力更均匀，尤其是在操作人员戴劳保手套操作的时候，方形的边缘更容易定位，不会出现按偏的情况，这也是很多现场设备偏好选用方形按钮的原因之一。在做三维建模的时候，要把内部的动作行程预留出来，避免装配的时候出现干涉，尤其是按压帽上下活动的区间，要和基座、安装面板之间留出足够的安全距离，保证按压到底的时候不会和周边结构产生硬接触，损坏内部的复位弹簧。复位弹簧采用不锈钢材质，长期使用不会生锈失效，保证按钮在按压之后能可靠复位，不会出现卡滞无法回弹的情况，触点部分采用银合金材质，耐电弧烧蚀能力强，在额定的电压电流范围内可以达到上万次的操作寿命，满足工业设备长期使用的需求。
