XLRSA219面板安装音频连接器结构设计

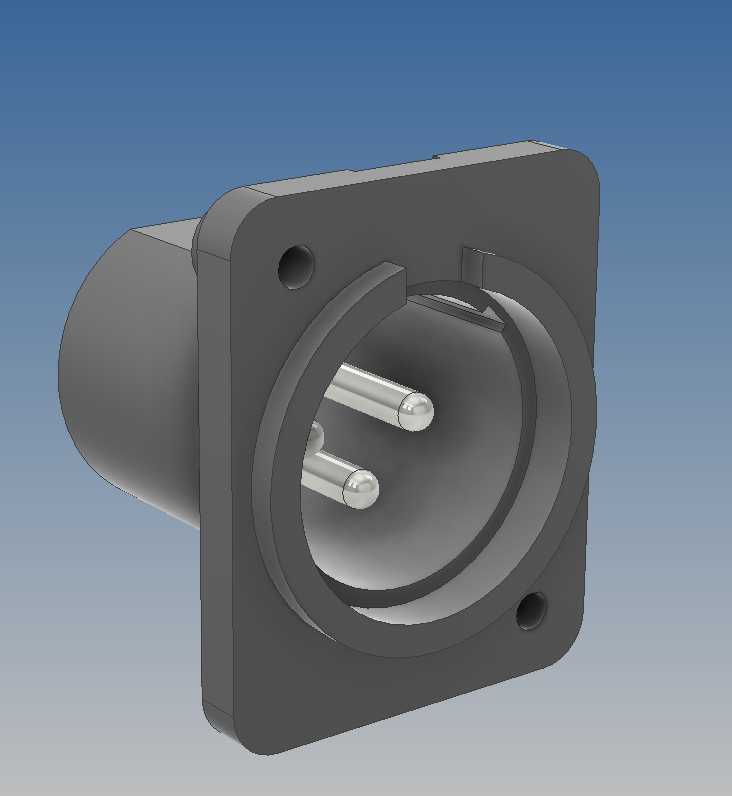

　　在专业音频系统的布线施工与设备集成场景中，面板安装型XLR连接器是调音台、功放、舞台接口箱、专业录音设备上最常见的接插部件，承担平衡音频信号的稳定传输职责，SA219这款公座结构，是针对设备面板嵌入式安装场景开发的接插单元，区别于线缆端焊接的自由端连接器，这款产品的核心设计目标是实现设备面板端的固定安装，为线缆端的XLR母头提供可靠的对接接口。从结构设计逻辑来看，这款连接器采用方形法兰安装基座，法兰盘上预留两个对称的安装通孔，孔位分布在接口轴线的斜对角位置，适配M3规格的盘头螺丝固定，安装时可直接嵌入设备面板预先开好的对应尺寸方孔，法兰盘贴合面板外侧表面，通过螺丝锁紧后不会出现轴向窜动，法兰盘与面板接触的面做了微倒角处理，避免安装时刮伤面板喷涂层。

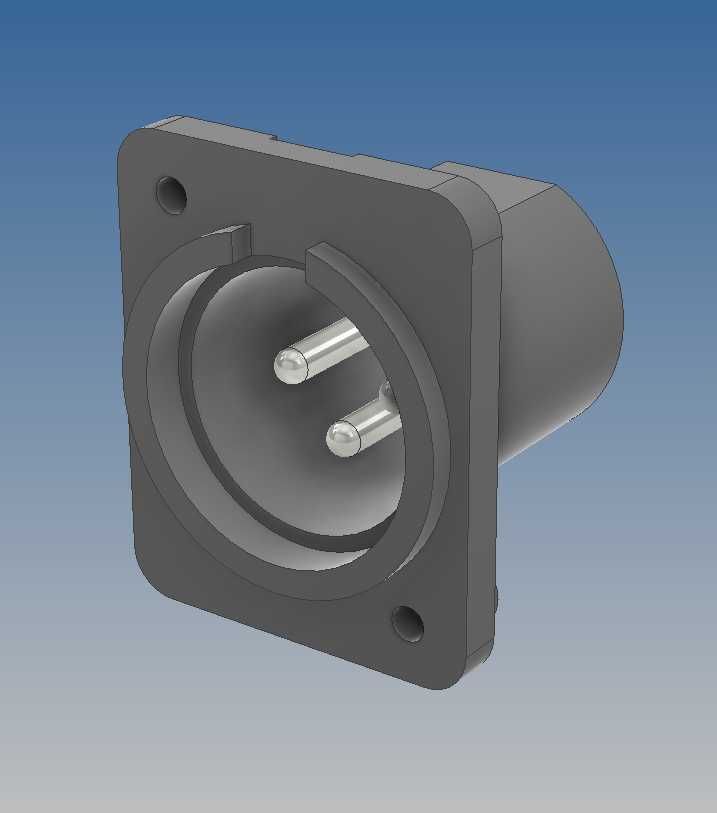

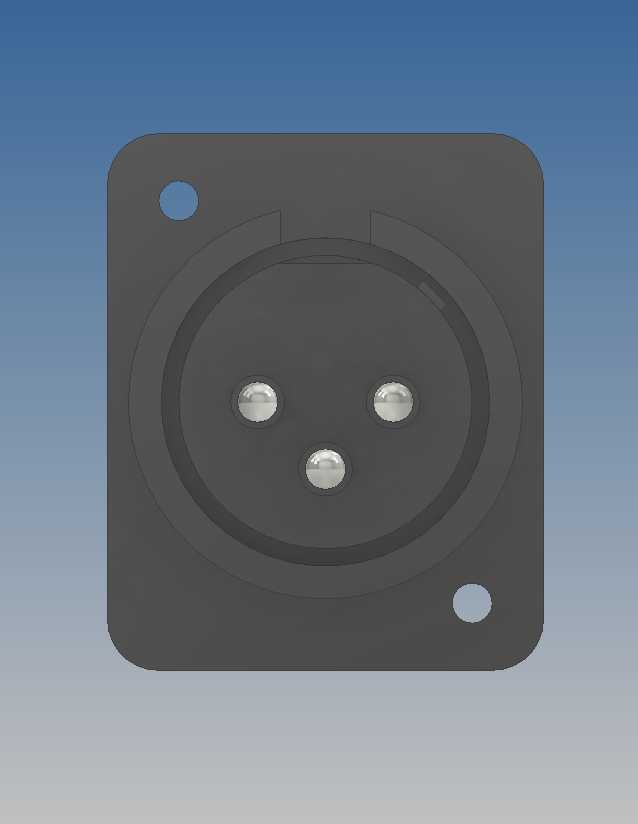

　　接口端采用标准XLR公头的三芯插针结构，插针为圆柱形铜质基材，表面做镀镍处理，降低接触电阻同时提升抗磨损能力，插针根部做了台阶限位结构，与母头对接时可控制插合深度，避免插针过度插入顶坏母头内部的接触簧片。接口外圈设置了C型定位挡圈，挡圈上预留了定位缺口，与XLR母头的定位凸台对应，插合时只有对位准确才能顺利插入，可有效防止误插、反插，同时挡圈在插合后会包裹住母头的对接端，减少外部灰尘、液体溅入接触区域的概率，提升接插部位的防护能力。

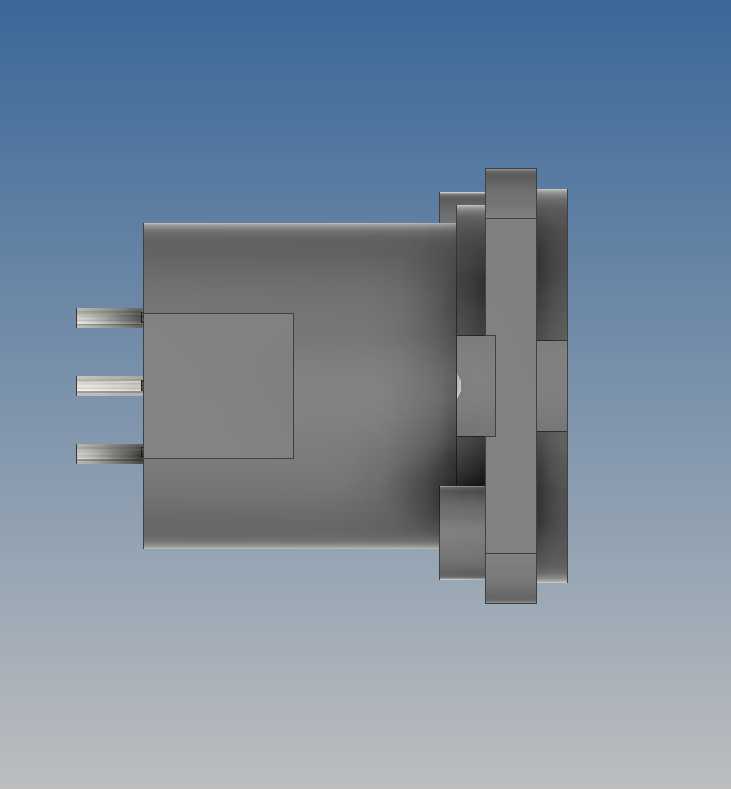

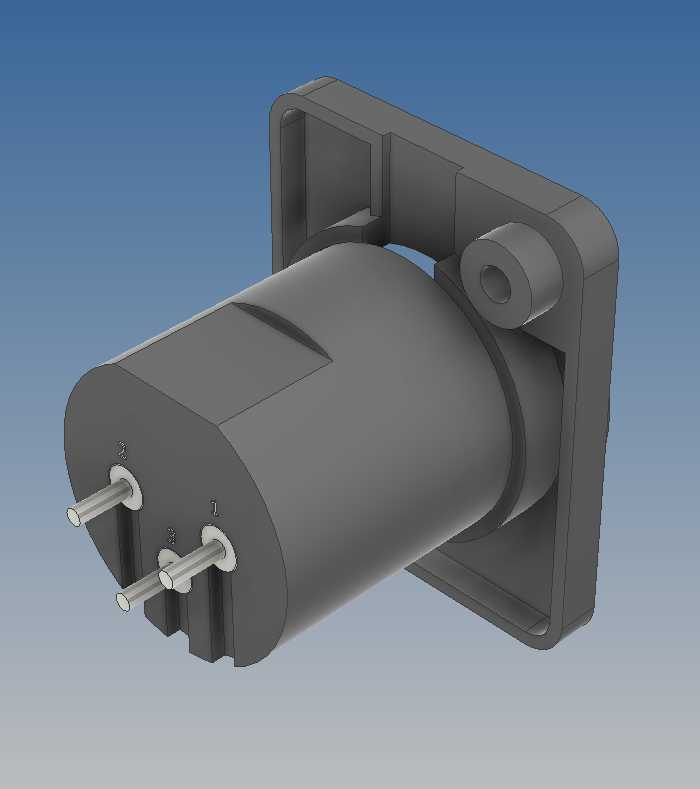

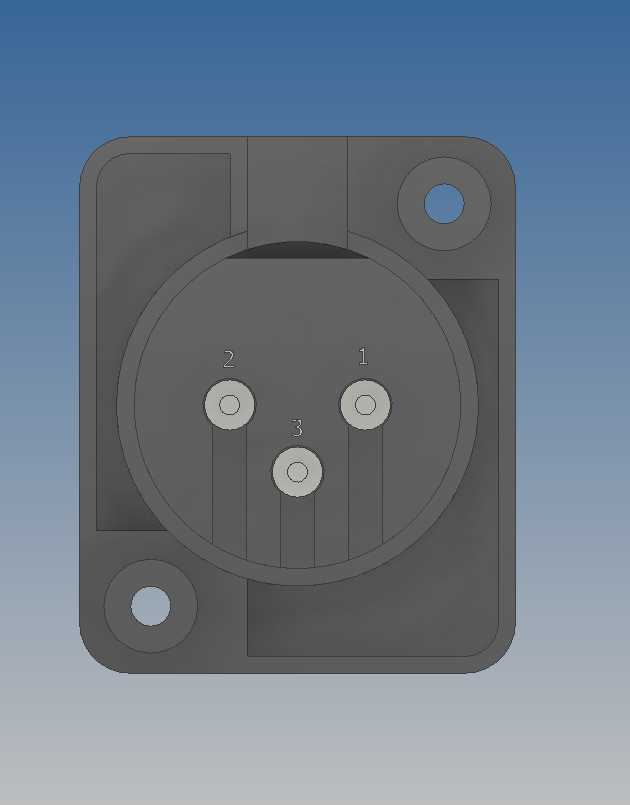

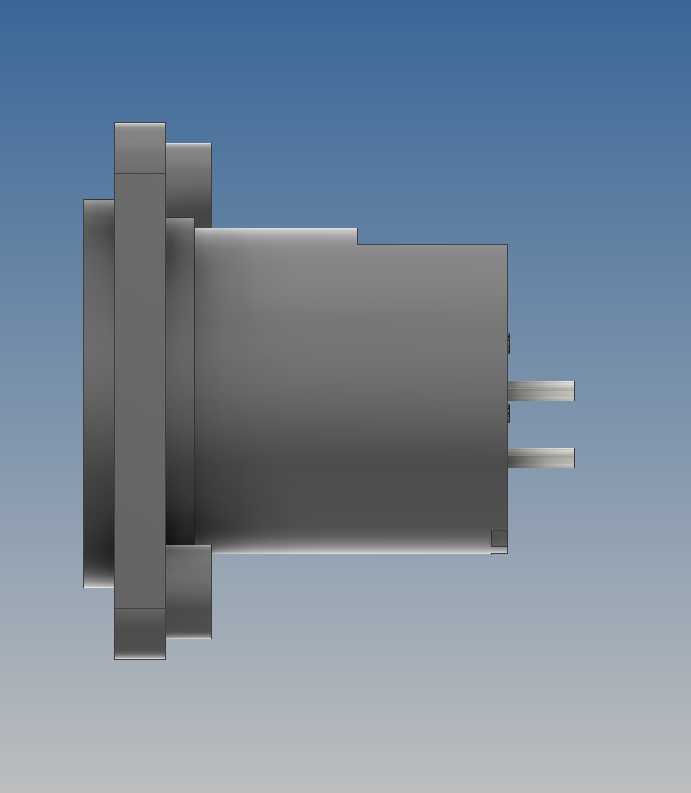

　　连接器的尾部为圆柱形过线腔体，腔体内部预留了焊杯空间，三个插针的尾部延伸至腔体内，接线时可将线缆的平衡信号芯线、屏蔽层分别焊接在对应焊杯上，腔体内径适配常规6mm外径的音频线缆，尾部可配套线缆固定夹或者热缩管做应力释放，避免线缆拉扯时焊点受力脱落。从安装边界尺寸来看，方形法兰盘的对角安装孔中心距为24mm，适配面板开孔尺寸为20mm×20mm的方孔，法兰盘自身厚度为3mm，连接器整体轴向长度为32mm，安装后突出面板外侧的高度为18mm，不会占用过多设备外部空间，尾部伸入设备内部的长度为14mm，对设备内部的布线空间要求较低，适合在紧凑型音频设备、小型舞台接口盒上使用。

　　在实际工程应用中，这款连接器的插合寿命可满足至少1000次的反复插拔，插针的接触电阻稳定在5mΩ以内，可传输平衡式模拟音频信号，也可适配DMX512灯光控制信号的传输，在固定安装的录音棚布线、剧场音频系统、会议室扩声系统中都有广泛应用。设计过程中针对接插部位的同轴度做了公差约束，法兰安装面与插针轴线的垂直度公差控制在0.1mm以内，避免安装后插针倾斜导致母头插拔卡滞，插针的伸出长度统一为9mm，三个插针的长度差不超过0.05mm，保证对接时三个触点可同时接触，避免信号瞬断。外壳采用阻燃PBT材质注塑成型，绝缘电阻可达到1000MΩ以上，可承受1500V的交流耐压不击穿，满足音频设备的安规要求，外壳表面做了哑光磨砂处理，不易残留指纹与划痕，适配专业设备的外观质感。不同于塑料外壳的民用级音频接口，这款连接器的法兰基座做了加强筋设计，在安装孔周围增加了0.8mm的加厚凸台，螺丝锁紧时不会出现法兰开裂的问题，即使在经常需要插拔线缆的流动演出设备上使用，也能承受长期的插拔外力与螺丝锁紧应力。
