工业级反渗透水处理集成装置结构设计

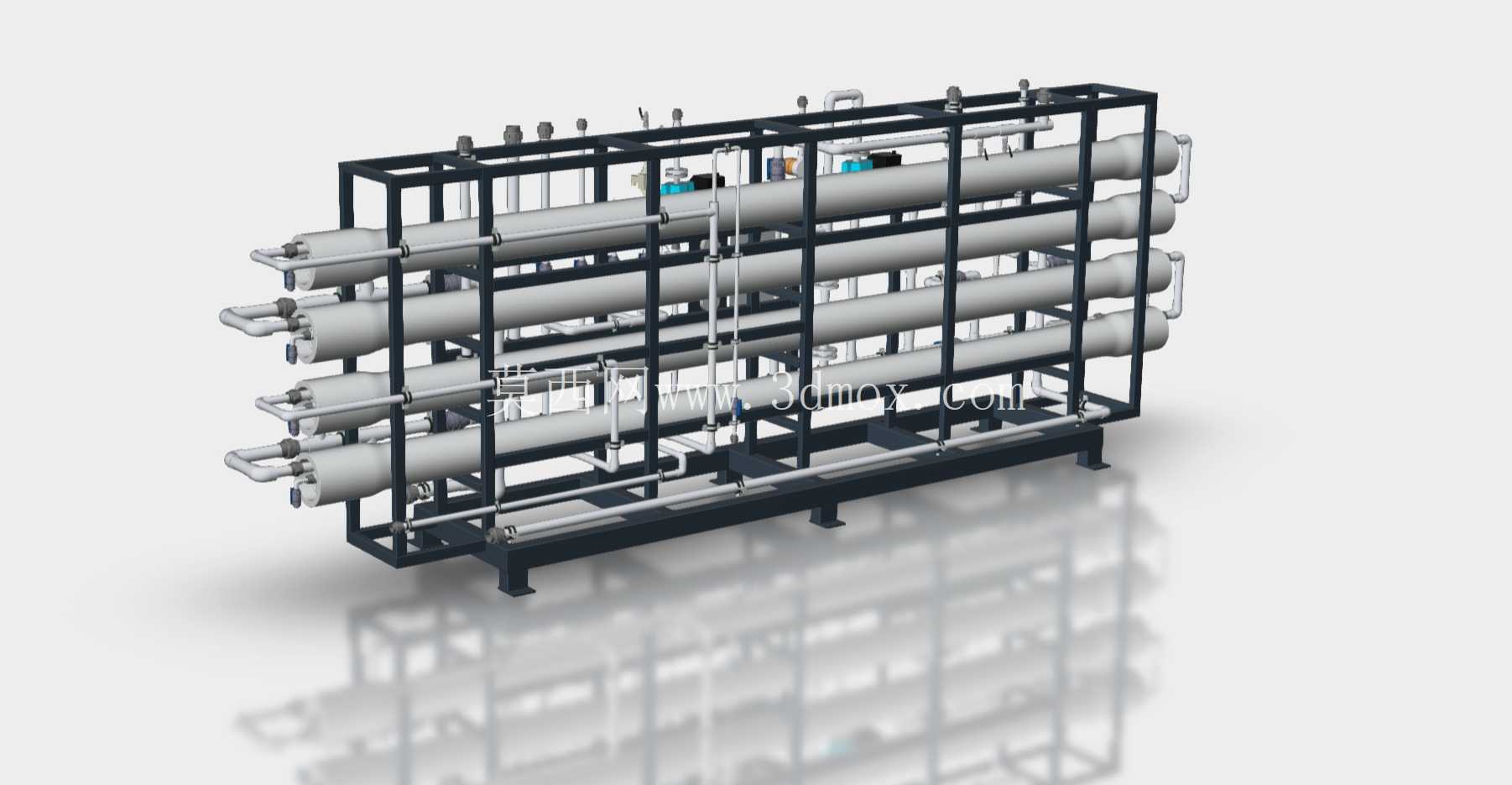

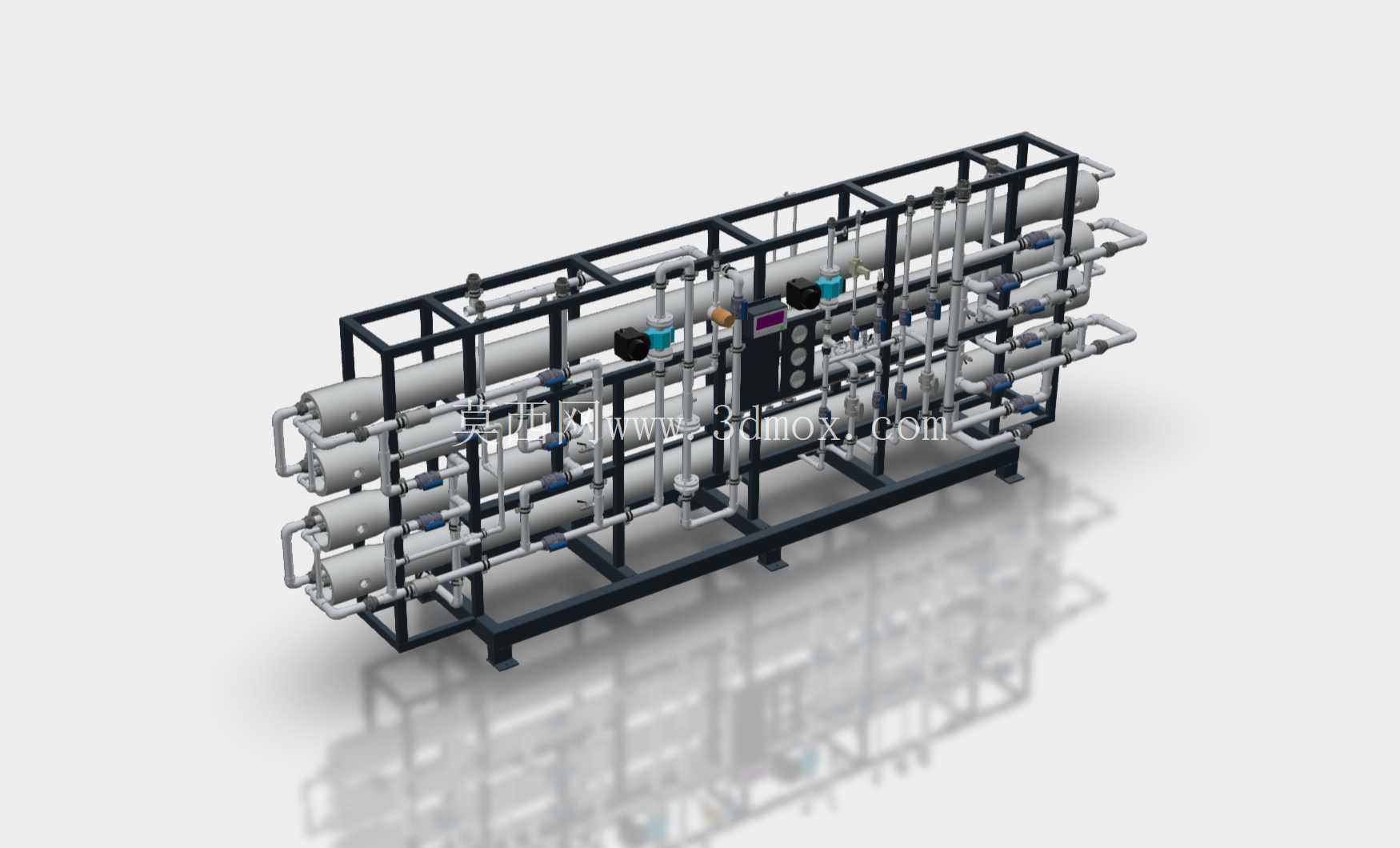

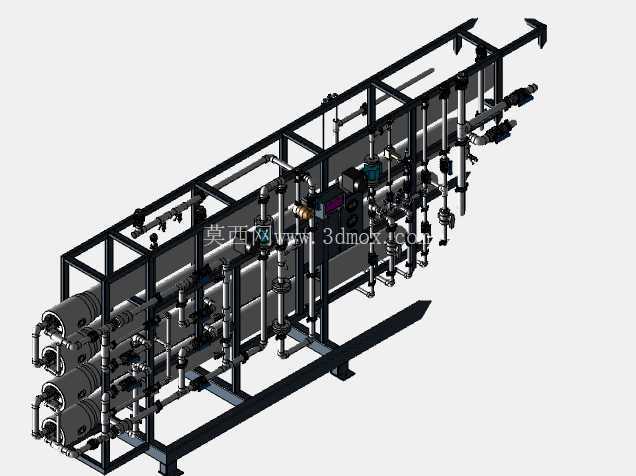

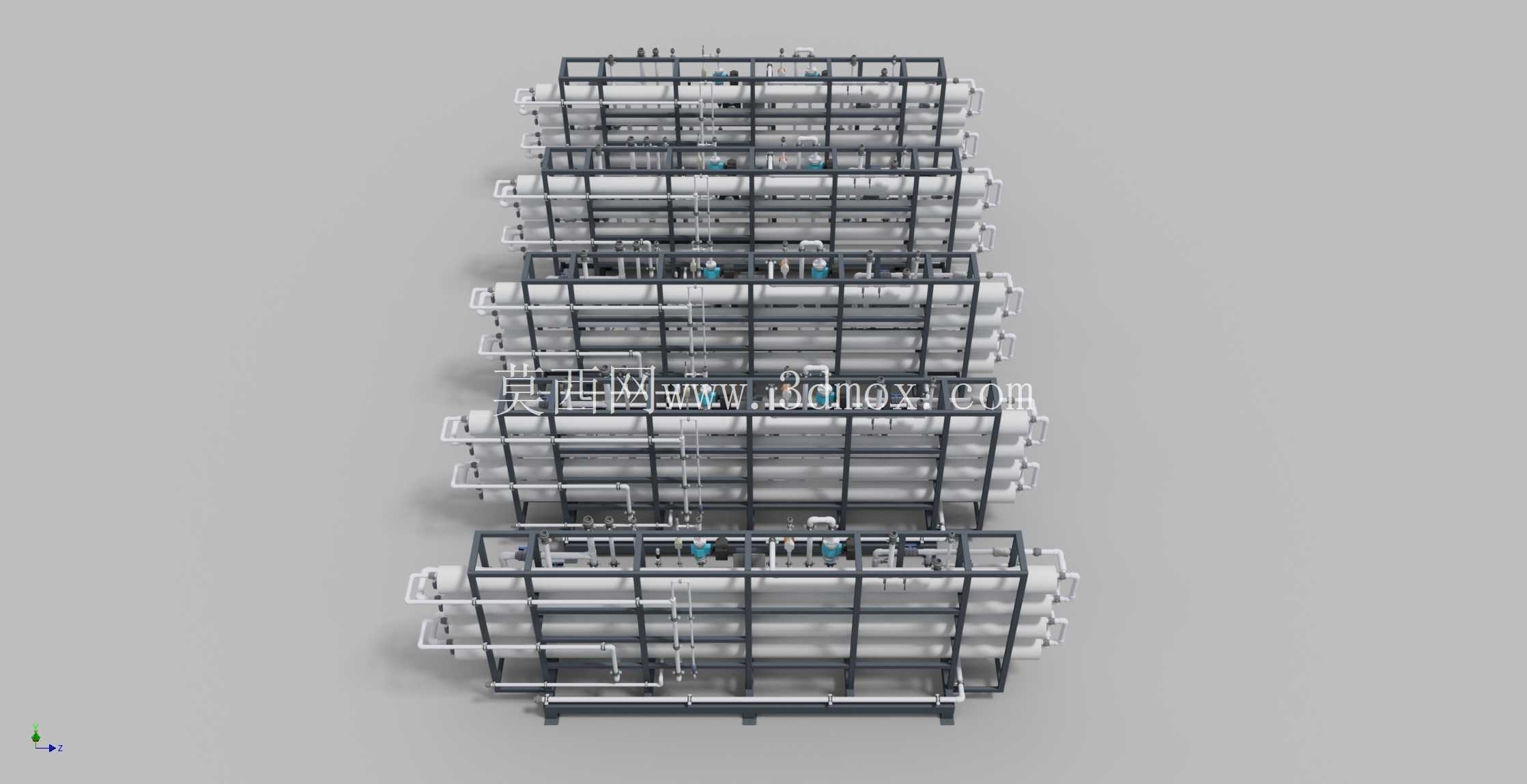

　　这套反渗透水处理集成装置的三维结构，核心面向工业纯水制备、中水回用、化工工艺给水等场景的落地需求，在做结构排布时首先考虑的是现场撬装落地的适配性，整套设备采用多层框架式集成布局，将膜元件组、工艺管道、操作爬梯、阀组接口全部整合在统一的碳钢焊接框架内，不需要现场做零散部件的二次拼装，到场后仅需对接进出水主管、供电线路即可完成投用准备。

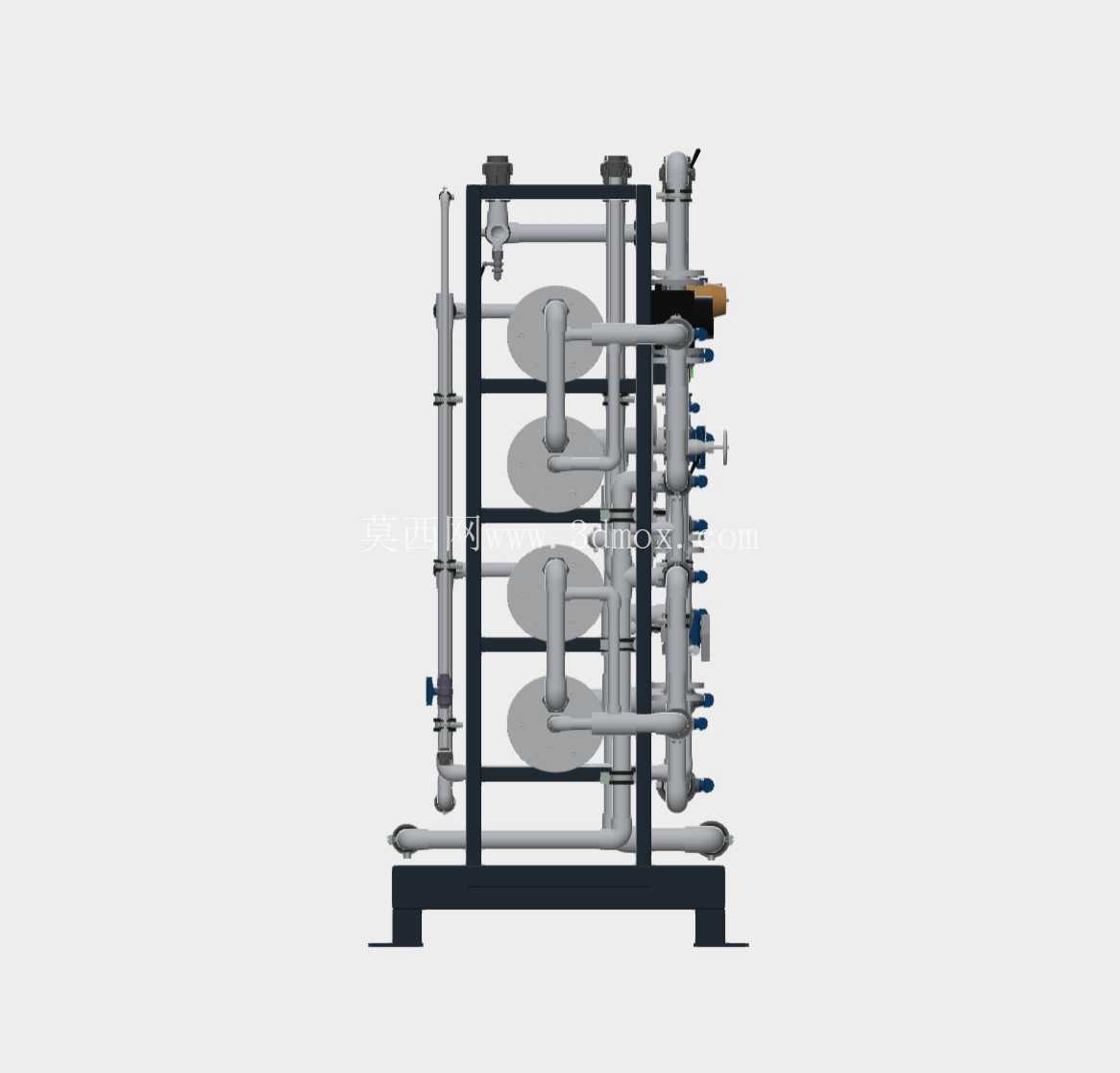

　　从实际用途来看，该装置通过反渗透膜的筛分作用，去除水体中的溶解盐类、胶体、微生物、有机物等杂质，可满足电子制造超纯水前置处理、锅炉补给水净化、工业废水深度处理回用、市政饮用水提质等多场景的处理要求，单套装置的处理量级适配中型工业生产线的连续用水需求，膜组采用分层排布的方式，每层膜架对应独立的进水、浓水、产水支管，既可以实现单组膜元件的独立检修隔离，也能根据实际进水水质灵活调整运行膜组的数量，避免低负荷工况下的能耗浪费。

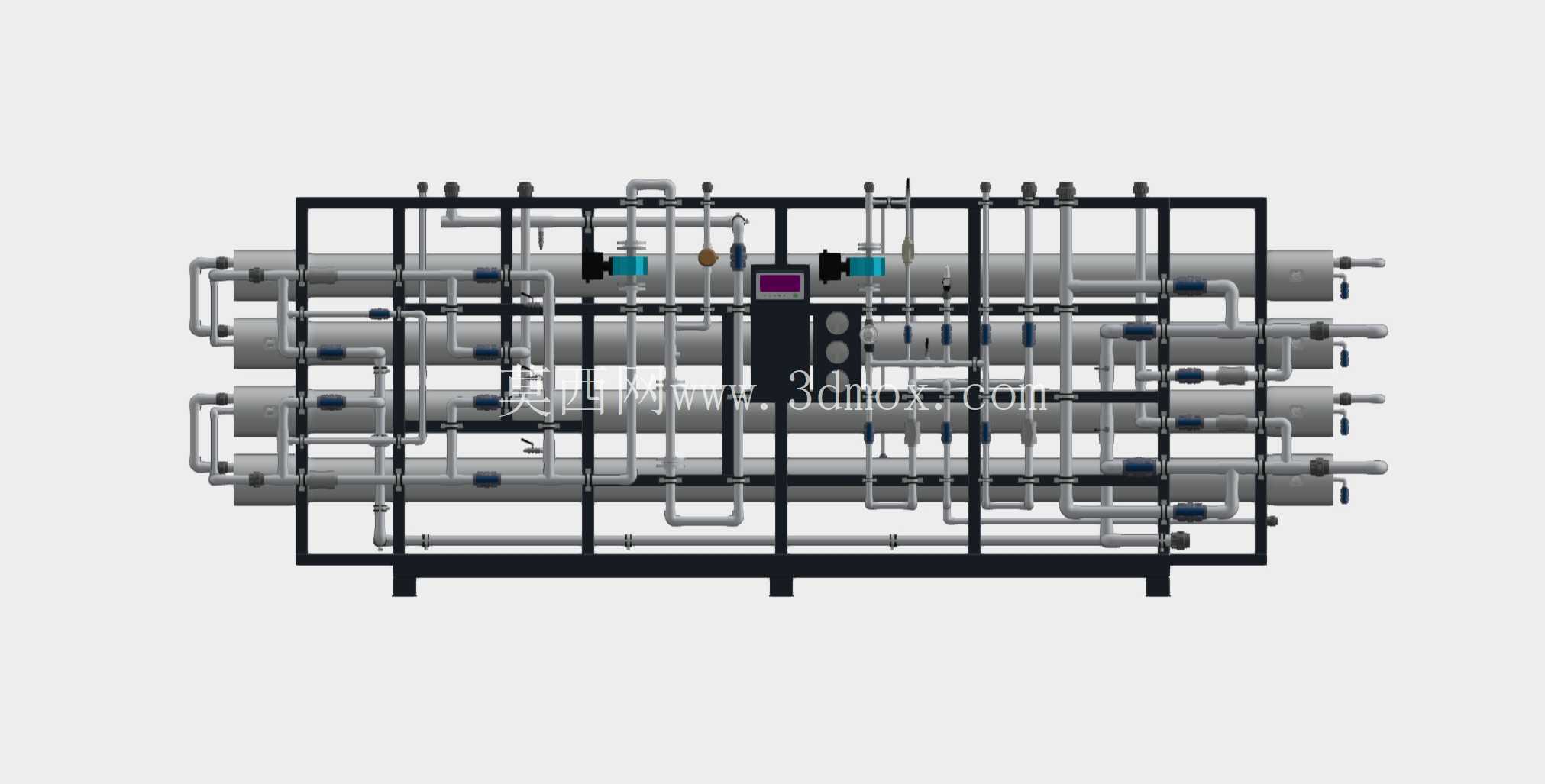

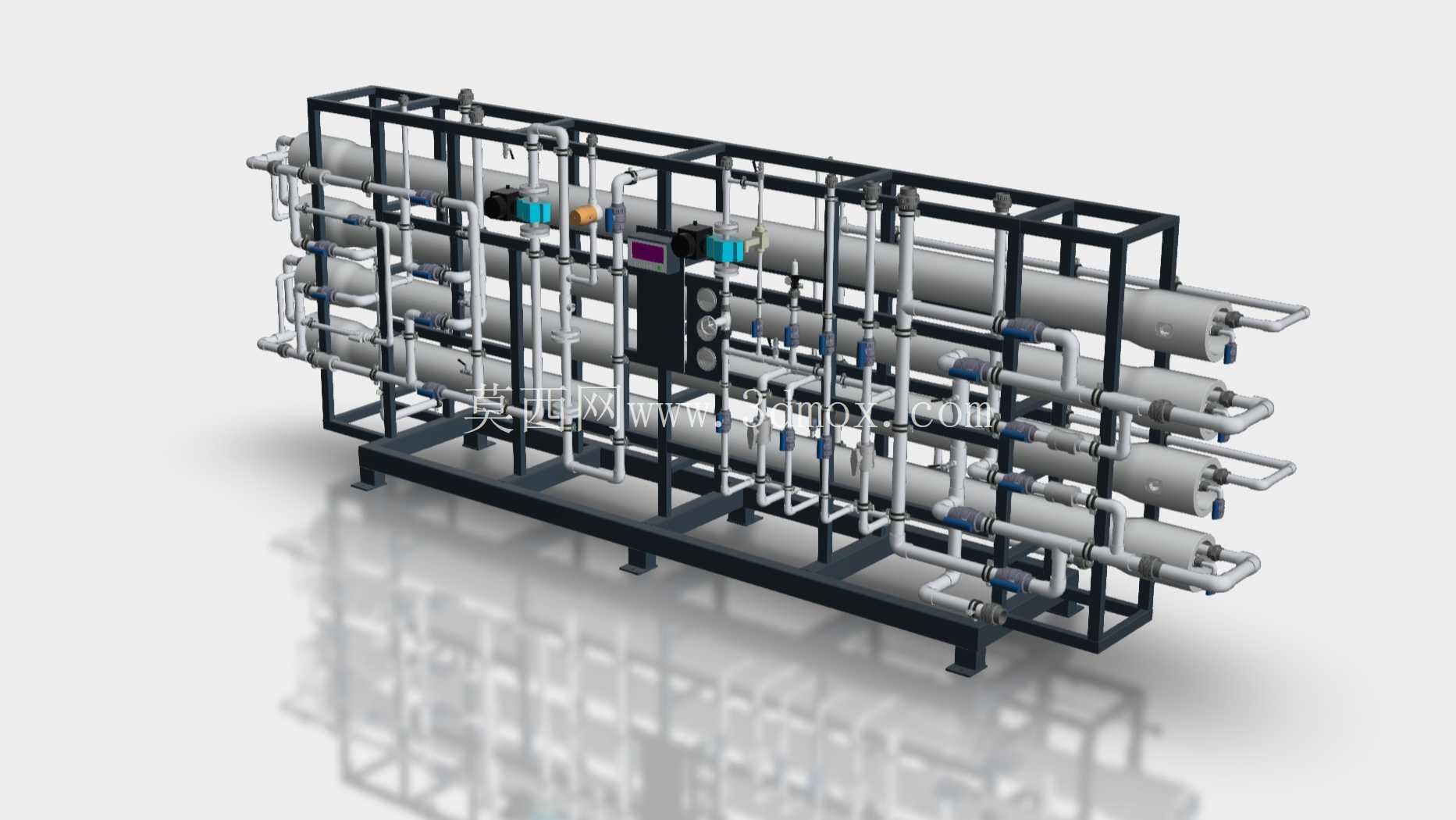

　　在功能特性的设计上，首先考虑的是运维操作的可达性，框架侧面设置的通长爬梯可直达每一层膜组的操作面，每层平台预留了足够的阀组操作空间与膜元件更换空间，不需要额外搭设辅助检修平台；管道排布遵循“上进下出、侧进浓排”的流道逻辑，进水主管从装置侧端接入后通过均匀布水支管分配到每一支膜壳，产水支管汇集到装置端部的产水母管输出，浓水则通过每层的浓水调节阀组汇集到下部浓水母管排放或回流，整个管路走向避免了直角急弯造成的流阻损失，同时在每段管路的低点设置排污口、高点设置排气口，解决设备启停阶段的气堵、积污问题。

　　设计思路上优先平衡了集成度与运维便利性的矛盾，没有为了压缩占地面积过度缩小部件间距，每两列膜组之间预留的检修通道宽度满足单人携带工具通行、操作的要求，膜壳的固定采用可调式管卡结构，可适配不同品牌同规格膜壳的安装尺寸误差，框架底部设置的整体式安装底座预留了地脚螺栓固定孔位，可适配硬化地面、钢结构平台等不同安装基础，同时底座的高度设置满足底部管道的安装、保温层敷设需求，避免管道直接贴地造成的腐蚀隐患。

　　外形尺寸与安装边界方面，整套装置的长宽高比例适配标准集装箱运输尺寸，不需要做超限运输审批，框架的主承力立柱采用加厚矩形钢管，焊接位置做了加强筋处理，可满足整体吊装的强度要求，吊装点设置在框架顶部的四个角位，吊装时不会对内部管道、膜元件造成挤压变形；安装时需要在装置周边预留不小于1.2米的操作维护空间，端部预留膜元件更换的抽拉空间，长度满足单支膜元件整体抽出更换的需求，顶部预留的净空高度满足管道对接、排气阀操作的要求，进出水接口全部设置在装置的同一侧端，减少现场管道对接的施工量，同时接口采用标准法兰连接形式，可适配不同压力等级的工艺管道对接需求。

　　在细节结构处理上，所有管道的支吊架都与主框架做刚性连接，避免设备运行时管道振动造成的接口渗漏，阀组的操作手柄全部朝向巡检通道一侧，不需要探身到设备内部即可完成阀门开度调节、开关操作，每层膜架都设置了挡水沿，检修时的淋水可通过挡水沿汇集到端部的排水槽排出，不会流到下层设备或电气元件上；框架表面做防腐涂装处理，可适配潮湿、轻度腐蚀的车间安装环境，所有外露的金属连接件都采用不锈钢材质，避免长期运行锈蚀造成的拆卸困难。
