内六角沉头螺钉M4至M12规格系列

　　沉头内六角螺钉是机械装配领域应用覆盖面极广的一类紧固件，从M4到M12的规格段恰好覆盖了从小型电子设备机架、仪器仪表安装座到中型设备钣金护板、传动组件定位的多数常规紧固场景。这类螺钉的核心设计逻辑是装配后头部完全沉入工件沉孔内，不会在安装面形成凸起，既可以避免突出的螺头剐蹭操作人员、干涉相邻部件运动，也能让设备外表面保持平整整洁，在有外观要求的外露钣金面、需要滑动贴合的导轨安装面、狭小腔体内的组件连接场景中，是优先选用的紧固方案。

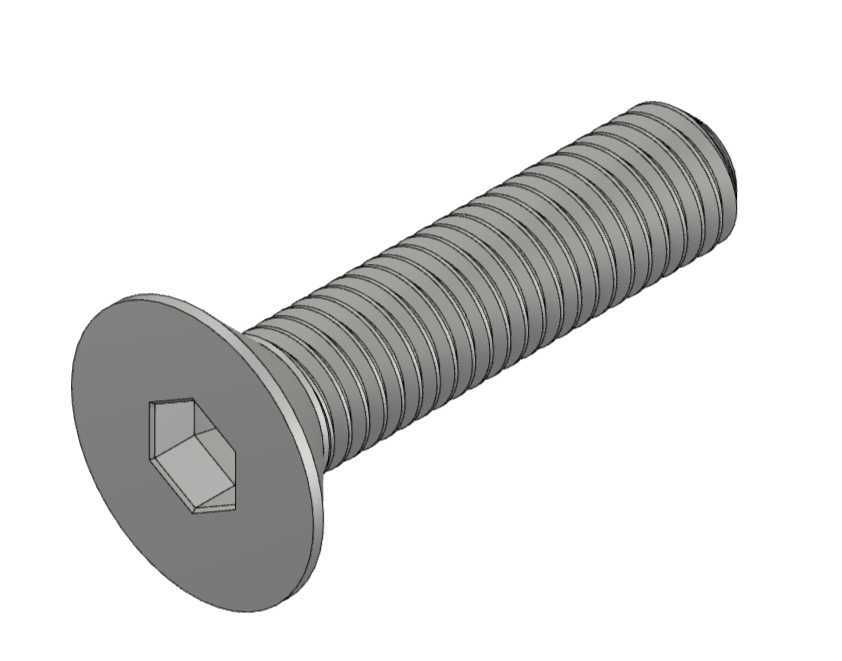

　　从结构设计细节来看，沉头部分采用90度锥面设计，这一角度是行业通用的标准锥角，能够和工件上预先加工的90度沉孔形成紧密的锥面贴合，装配过程中锥面的自定心作用可以让螺钉自动对准安装孔中心，避免出现偏斜导致的螺纹错扣、安装应力集中问题。头部的内六角驱动槽相比十字槽、一字槽拥有更大的受力接触面积，拧紧时可以承受更高的扭矩载荷，不容易出现槽口打滑滑牙的问题，即便是需要较高预紧力的连接场景，也能保证拧紧过程稳定可靠，同时内六角槽的深度设计经过匹配，在标准拧紧扭矩下不会出现驱动头断裂的情况。

　　螺纹部分采用普通公制粗牙设计，这一设计是考虑到多数装配场景下的通用性，粗牙螺纹的螺距更大，拧入速度更快，对安装底孔的公差容忍度更高，无论是在钢件、铝件的预制螺纹孔，还是配合螺母进行通孔连接，都能获得稳定的连接强度。螺杆部分的长度规格覆盖常规装配需求，全螺纹的设计可以适配不同厚度的被连接件，当被连接件总厚度小于螺杆长度时，多余的螺纹段可以顺畅穿过通孔，不会因为光杆段的直径差出现卡滞。

　　在实际安装边界上，选用该系列螺钉时需要提前在被连接件上加工对应规格的沉孔，以M4规格为例，沉头孔的大径需要加工到8毫米左右，深度要保证螺钉头部完全沉入后不高出安装面0.1毫米以上，避免出现装配干涉；M12规格对应的沉头孔大径则需要达到22毫米左右，沉孔深度要匹配头部高度，同时要注意沉孔和螺纹底孔的同轴度，同轴度误差控制在0.2毫米以内，才能保证螺钉装配后锥面贴合均匀，不会出现单侧受力导致的头部断裂问题。

　　不同规格的适用场景有明确的区分，M4、M5规格多用于小型仪器的外壳固定、电气元件安装、薄钣金拼接，这类场景下被连接件厚度多在1到3毫米之间，螺钉的预紧力不需要过大，依靠锥面的压紧力就能实现稳定连接，同时沉头设计不会在仪器表面形成凸起，避免影响设备的外观平整度；M6、M8规格多用于自动化设备的护板安装、型材框架的拼接、小型传动部件的定位，这类场景需要的预紧力更高，内六角驱动的优势可以充分发挥，拧紧时可以施加足够的扭矩保证连接不会因为设备运行的振动出现松动；M10、M12规格则多用于中型设备的结构件连接、重载钣金的拼接、支座类部件的固定，这类场景下螺钉需要承受一定的剪切载荷和拉伸载荷，螺纹的啮合长度需要保证在1.2倍公称直径以上，才能充分发挥螺钉的强度性能。

　　建模过程中需要重点关注几个关键尺寸的精度，首先是沉头锥面的角度公差，角度偏差过大会导致装配时锥面无法完全贴合，出现头部翘起或者预紧力不足的问题；其次是内六角槽的对边尺寸，尺寸偏小会导致内六角扳手无法插入，尺寸偏大则会出现配合间隙过大，拧紧时容易打滑；另外螺纹部分的牙型角、大径小径公差都需要符合公制螺纹的标准要求，才能保证和标准螺纹孔、螺母的互换性，不会出现拧入卡滞或者配合间隙过大的问题。

　　在实际设备维护场景中，这类沉头内六角螺钉的拆装便利性也优于其他槽型的沉头螺钉，内六角扳手可以垂直于螺钉轴线施力，在空间狭小的腔体内，只需要预留出扳手的转动空间就可以完成拆装，不需要像十字槽或者一字槽螺钉那样需要沿轴线方向施加较大的顶紧力来避免打滑，对于设备后期的维护检修十分友好。同时因为头部沉入工件内部，不会因为外部的磕碰导致槽口损坏，即便是设备经过长时间运行，螺钉的驱动槽也能保持完好，降低了维护时螺钉无法拆卸的概率。
