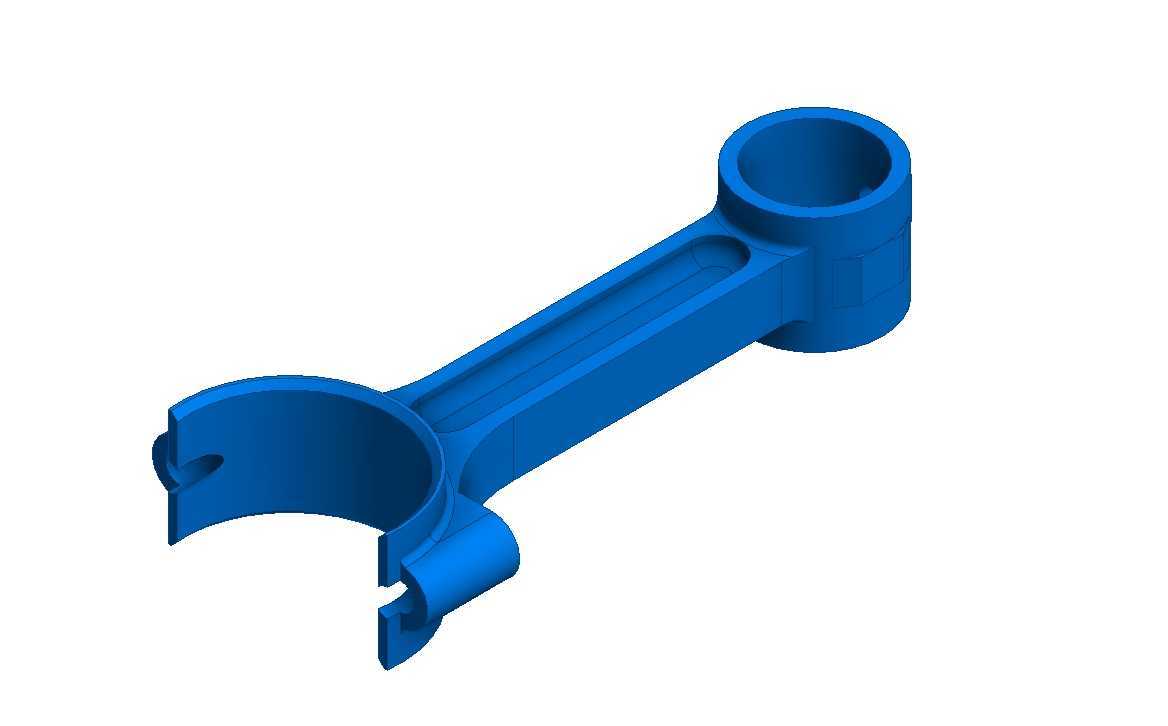

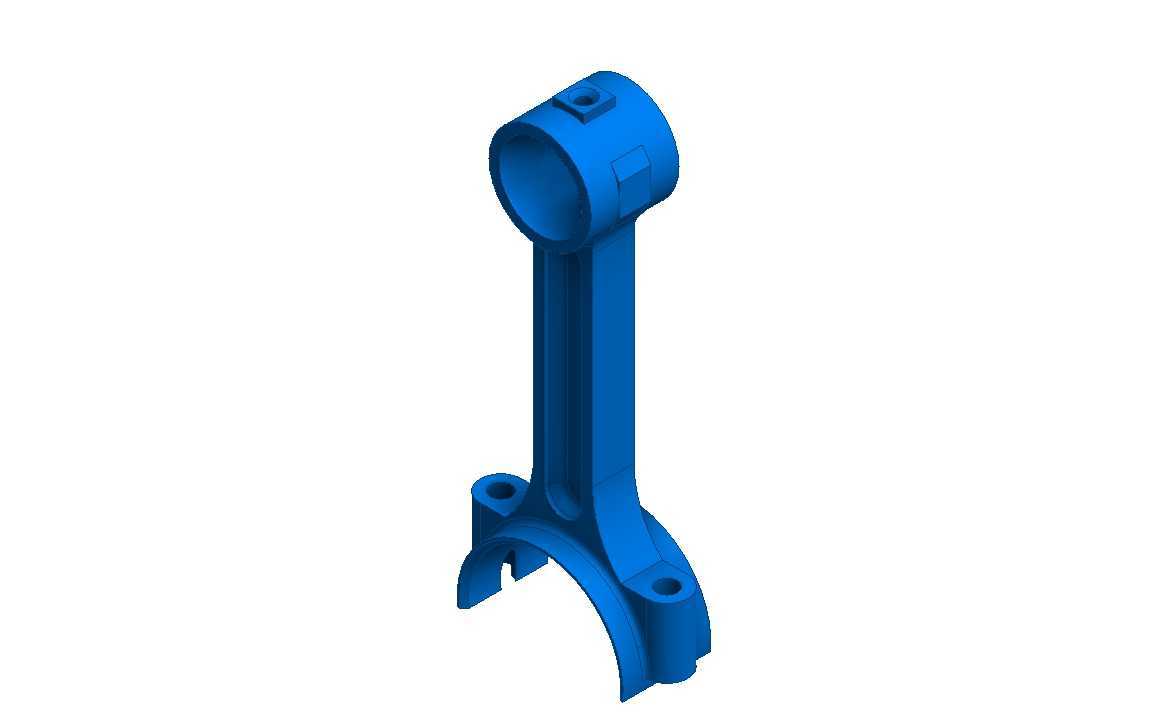

内燃机连杆结构三维数模

　　在往复式动力机械的传动链路里，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，这套三维数模完整还原了剖分式连杆的全部结构细节，可直接用于结构校核、运动仿真或者教学演示场景。从实际装机场景来看，这类连杆广泛应用在小排量单缸汽油机、通用动力机械以及小型空压机的曲柄连杆机构中，工作过程中需要持续承受活塞销传递的气体爆发压力、往复惯性力以及旋转过程中的离心载荷，所以结构设计上的刚度、强度匹配直接决定了动力总成的运行可靠性。

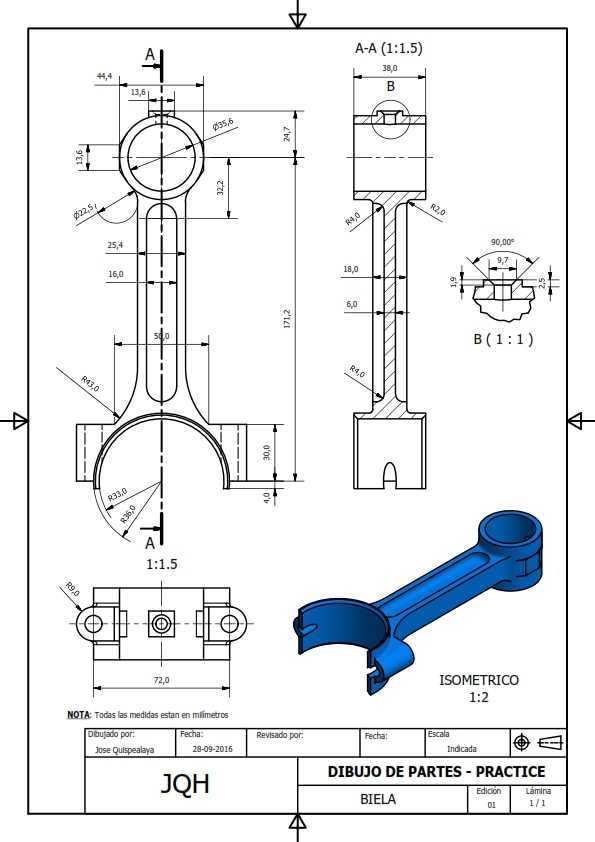

　　从结构设计思路来看，模型采用了典型的剖分式连杆大头设计，大头端做了分切面处理，能够在曲轴装配时直接扣合在曲轴连杆轴颈上，配合轴瓦完成转动副的装配，避免了整体式大头需要穿装曲轴的装配限制，更适合量产机型的装配线作业流程。杆身部分采用了工字形截面设计，这种截面形式能够在尽可能降低构件自身重量的前提下，保证足够的抗弯与抗扭刚度，减少高速往复运动过程中的惯性载荷冲击，同时工字形截面的锻造工艺性更好，适合模锻批量生产，能有效控制加工余量与生产制造成本。小头端设计为整体式圆环结构，内部预留了衬套安装位，工作时通过活塞销与活塞组件连接，圆环端面做了倒角处理，避免装配过程中刮伤活塞销表面，同时小头端的油孔位置在模型上做了预留，能够保证润滑油顺利进入衬套摩擦副，减少运动过程中的磨损。

　　从安装边界尺寸来看，小头端内孔直径适配常用的通用动力机型活塞销规格，大头端内孔尺寸匹配对应排量机型的曲轴连杆轴颈直径，杆身中心距严格按照曲柄半径与活塞行程的匹配关系设计，能够保证活塞在上止点、下止点位置时不会与气缸盖、曲轴箱发生运动干涉。大头端的两个螺栓孔位置做了凸台强化处理，螺栓装配时的压紧力能够均匀传递到连杆大头的结合面上，避免装配应力集中导致的连杆变形，同时结合面做了定位止口的结构设计，能够保证连杆盖与杆身的装配位置精度，避免运转过程中出现错位导致轴瓦偏磨。

　　在实际工程应用中，这类连杆的三维模型可以直接导入运动仿真软件，模拟不同转速下的连杆受力变形情况，校核杆身的应力分布是否在材料许用应力范围内，也可以用于装配工艺的模拟，验证活塞、连杆、曲轴组件的装配路径是否合理，避免实际装配过程中出现干涉问题。模型的所有圆角、倒角、凸台结构都按照实际加工工艺要求做了还原，没有出现工艺无法实现的尖锐棱角或者不合理壁厚，杆身部分的壁厚均匀过渡，从大头到小头的截面变化平缓，能够有效减少应力集中点，避免长期交变载荷作用下出现疲劳断裂问题。大头端的分切面采用了平切口设计，加工工艺更简单，螺栓受力方向与连杆轴线平行，能够更好的承受往复运动过程中的拉力载荷，适合小功率动力机械的使用工况，切口位置的加工精度要求在模型结构上也做了对应体现，装配后两个半圆孔的圆度偏差能够控制在轴瓦适配的公差范围内，保证轴瓦装配后不会出现变形，维持良好的润滑状态。
