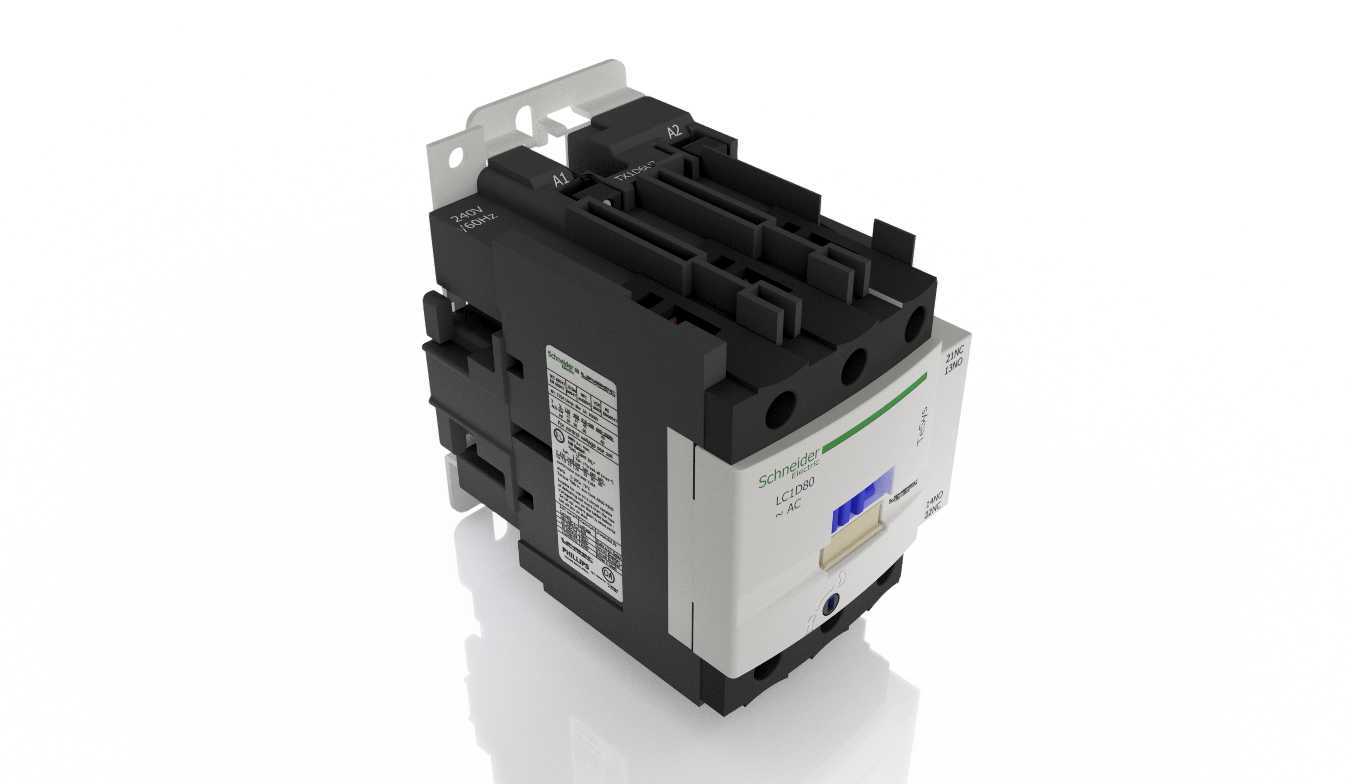

施耐德LC1D80交流接触器三维结构模型

　　在低压配电与工业控制回路的三维选型布局工作中，交流接触器是承担频繁通断主回路、联动控制负载启停的核心执行元件，本次还原的施耐德LC1D80规格交流接触器模型，完全参照实物的装配关系与尺寸边界搭建，可直接用于电气柜三维布线、设备电气布局干涉校验、产线控制单元虚拟装配等场景。从实际工程应用来看，该规格接触器额定工作电流适配80A级别的负载回路，常被用于中小型电机启停控制、电容柜投切、照明回路集中控制、加热设备通断等场景，在机床控制、自动化产线、低压配电柜、暖通设备控制等领域应用极广，建模时优先还原了其安装适配的核心边界：底部采用标准35mmDIN导轨安装结构，同时预留了螺钉固定的安装孔位，安装面到器件顶部的垂直高度、左右接线端子的间距、进出线端的接线空间都严格匹配实物参数，设计人员在做柜内布局时，可直接调用该模型校验相邻器件的安全电气间隙，避免后期生产装配时出现接线空间不足、器件与线槽或柜体结构干涉的问题。

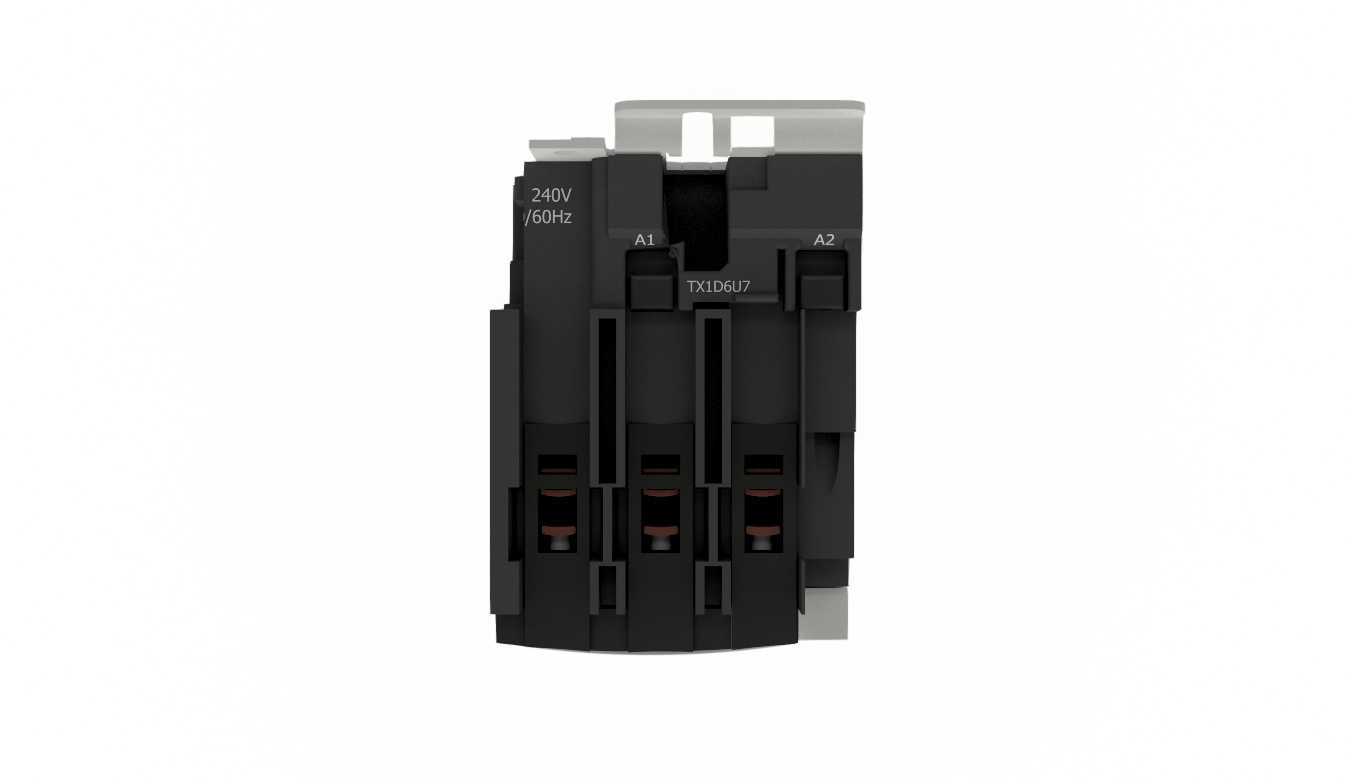

　　从功能结构设计来看，该接触器采用模块化的拼装结构，主体分为主触头灭弧室、电磁驱动机构、辅助触点模块三个核心部分，主回路的三对主触头位于器件上部，搭配带栅格的灭弧罩结构，可在分断大电流时快速切割熄灭电弧，避免触头烧蚀；电磁线圈机构位于器件下部，接线端子分设器件上下两端，主回路进线端在上、出线端在下，符合常规电气柜的布线走向习惯，侧面预留了辅助触点模块的拼装接口，可根据实际控制需求加装常开或常闭辅助触点，无需额外改动主体结构。

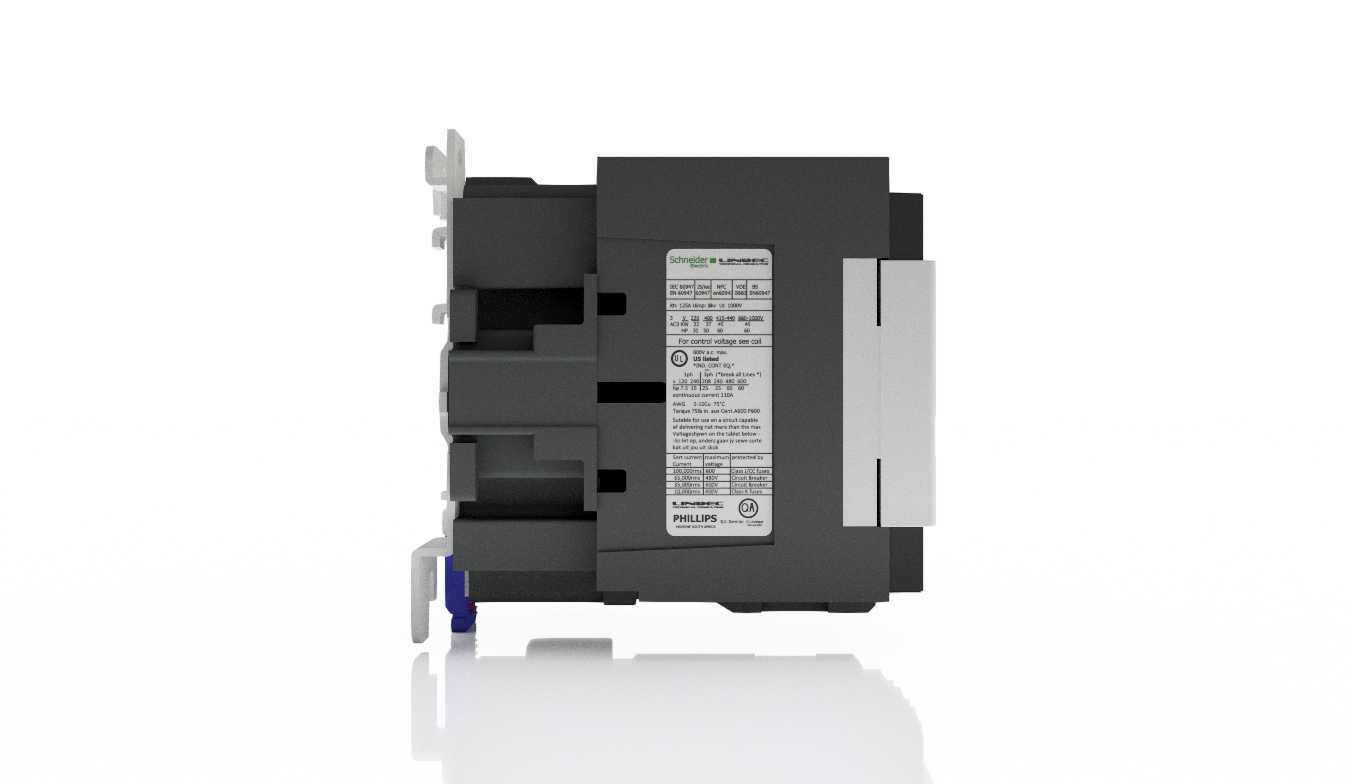

　　建模过程中对细节结构做了完整还原：包括侧面的产品参数标识区、接线端子的螺钉压线结构、顶部的灭弧罩卡扣、导轨安装的弹性锁扣结构、手动测试操作的拨杆位置，都和实物保持一致，没有做简化省略，方便结构设计人员在做虚拟装配时，直观判断接线操作的空间余量，比如压线螺钉的操作空间是否足够、二次线接线时是否会和相邻器件产生干涉、柜内走线时线缆的弯曲半径是否满足要求。不同于很多简化的电气元件模型，这个模型完整还原了器件的所有外部装配特征，没有对安装结构、接口位置做近似处理，在做整柜的三维数字孪生搭建时，可直接导入装配体使用，不需要二次调整尺寸；对于做电气教学、拆装仿真的场景，模型的分件逻辑也和实际装配流程一致，可拆分出灭弧罩、主触头组件、线圈骨架、基座、接线端子等独立零件，清晰展示接触器的内部装配关系。

　　在实际选型建模工作中，很多设计人员容易忽略接触器的安装深度、接线端子突出高度这类细节，导致后期生产时出现柜门关不上、线缆弯折过度的问题，该模型严格按照实物的外形尺寸搭建，宽度、高度、深度方向的尺寸公差控制在0.1mm以内，安装导轨的卡槽尺寸完全匹配标准DIN导轨的参数，不管是做螺钉固定安装还是导轨卡装的仿真，都能准确还原实际装配状态。另外模型也还原了器件表面的操作状态指示标识，可用于虚拟调试场景下的状态展示，直观呈现接触器吸合、分断的位置状态，方便做设备操作流程的仿真演示。
