服务器用DDR4 RDIMM VLP矮型内存条结构

　　在1U机架式服务器、高密度刀片式计算节点这类空间极度受限的计算设备内部，垂直可用安装高度往往被严格限制在40mm以内，常规高度的RDIMM内存会与机箱导风罩、上层硬盘托架或者散热风道结构产生干涉，VLP规格的矮型DDR4 RDIMM内存正是为适配这类紧凑安装场景而生的核心计算组件。这类内存的核心作用是为服务器CPU提供高速数据暂存通道，承担计算过程中临时数据读写、多任务调度缓存的功能，相比普通台式机UDIMM内存，RDIMM自带寄存器缓冲芯片，能够有效降低内存总线的负载压力，支持单通道更多内存颗粒挂载，满足服务器大内存容量扩展的需求，同时VLP的矮型设计直接将整体PCB高度压缩至常规内存的一半左右，完美适配1U机箱内部局促的垂直安装空间。

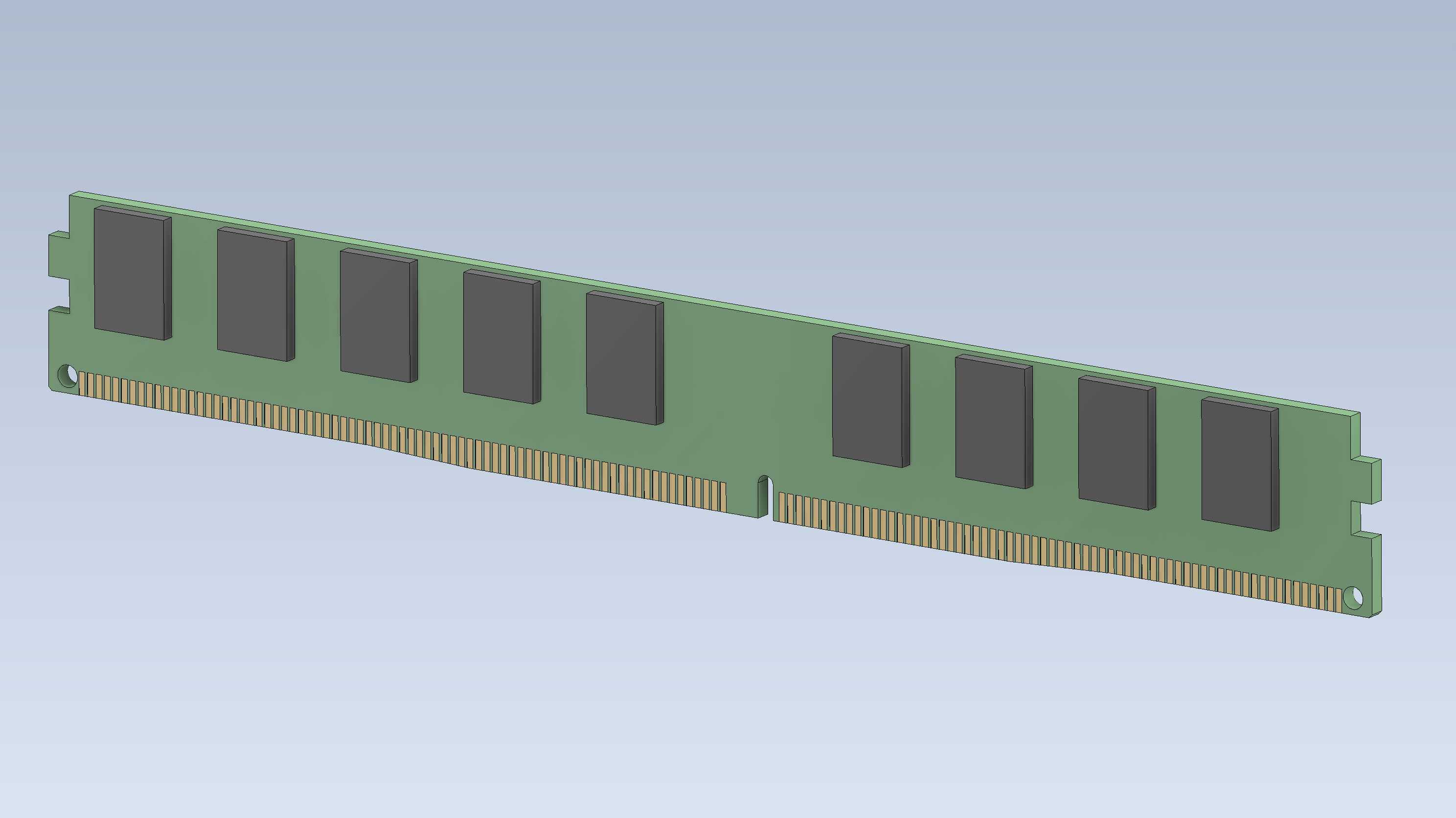

　　从结构设计逻辑来看，整个内存的核心载体是一块长条形的FR-4印刷电路板，板边一侧布置了标准的DDR4 DIMM金手指接口，金手指区域严格遵循JEDEC标准的缺口定位设计，能够防止安装方向错误，同时金手指的分段布局对应不同的信号定义，包含数据传输引脚、地址控制引脚、电源供电引脚以及接地引脚，保证信号传输的完整性。PCB板上均匀排布了多颗内存颗粒，颗粒采用贴片焊接方式固定在PCB正面，颗粒排布间距充分考虑了高速信号的走线等长要求，每颗颗粒到金手指信号端的走线长度误差控制在极小范围内，避免高速信号传输过程中出现时序偏移问题。PCB的两端设计有标准的内存卡扣定位缺口，安装时能够与服务器主板上的内存插槽卡扣精准卡合，保证内存插入后不会因为设备运输振动或者长期运行出现松动移位的问题。

　　在安装边界的把控上，这类VLP内存的整体长度与标准DDR4 RDIMM保持一致，能够兼容通用的DDR4内存插槽，不需要对主板插槽结构做任何修改，核心差异在于垂直方向的高度控制，整体高度控制在18.7mm左右，相比标准高度31.2mm的内存压缩了近40%的垂直空间，安装后不会突出到主板上方的风道区域，不会阻挡服务器内部的散热气流路径，保证CPU、内存周边的散热效率。PCB板的厚度遵循标准DIMM的1.27mm厚度规范，金手指区域的插拔寿命满足服务器长期运维的多次插拔需求，板上的颗粒焊接高度也做了严格控制，颗粒表面到PCB板面的高度不超过1.2mm，避免颗粒顶部与上方的结构件产生刮擦。

　　从实际应用的适配性来看，这类内存主要面向高密度计算场景，比如Web服务器、虚拟化计算节点、边缘计算网关这类需要在有限机箱空间内布置多根内存、同时对散热风道有严格要求的设备，设计过程中需要充分平衡信号完整性、结构强度与空间占用三者的关系：PCB板的布线需要避开高频信号的干扰区域，电源层与地层的排布保证供电稳定性，同时板边的倒角处理避免安装过程中割伤操作人员或者损坏周边线缆。内存颗粒的排布避开了金手指区域的应力集中位置，防止长期插拔过程中PCB形变导致颗粒焊点虚接，板上的去耦电容布置在每颗颗粒的供电引脚附近，能够快速滤除供电纹波，保证内存运行的稳定性。在建模还原过程中，需要重点关注金手指缺口的定位尺寸、两端卡扣缺口的位置精度、颗粒排布的间距以及整体高度控制，这些尺寸直接决定了模型是否能够在虚拟装配中准确模拟实际安装过程，验证内存与周边结构件的干涉情况，为服务器整机的结构布局设计提供准确的参考依据。
