2路常闭型12V迷你空气电磁阀结构

　　在小型气动控制回路、桌面级自动化实验台、便携医疗气路设备、家用小型制氧模块这类安装空间极度受限的应用场景里，大规格常规电磁阀往往受限于安装尺寸无法适配，这类2路角度布局的迷你空气电磁阀，就是针对紧凑安装空间的气路通断需求开发的控制元件。这款阀采用常闭设计逻辑，在未接通12V直流供电的状态下，阀内密封结构依靠复位弹簧的预紧力将气路完全截断，避免非工作状态下的气源泄漏，只有当线圈得电产生电磁推力，带动动铁芯克服弹簧力动作后，气路才会导通，这种失气自动截断的设计，在气路安全防护层面能有效避免断电后气源失控带来的设备误动作风险，适合对气路安全有基础要求的小型气动系统。

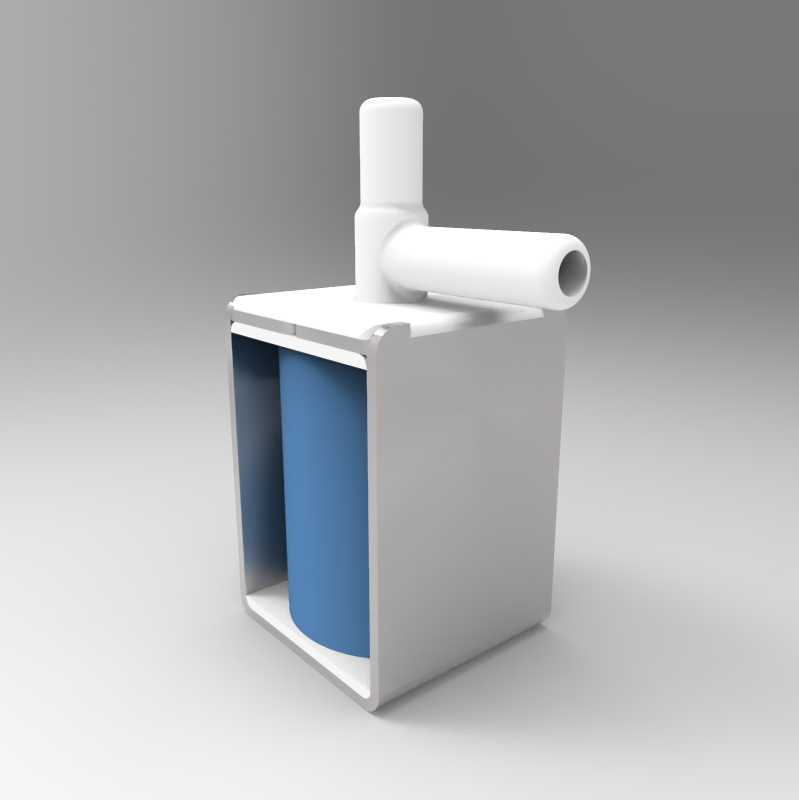

　　从结构设计思路来看，这款阀没有采用常规电磁阀的同轴进出气布局，而是将进气接口与出气接口设置为90度角度排布，这种非同轴的接口设计，一方面能在狭窄的安装腔体内灵活排布气路管路，减少管路弯折带来的气阻损失，另一方面也能降低阀整体的轴向安装长度，对于安装深度不足的设备腔体来说，这种角度布局的接口能大幅降低安装操作难度，不需要在设备内部预留过长的管路插拔操作空间。阀体主体采用方形外壳结构，相比圆柱形阀体，方形外壳的平面基准面更多，在设备内部安装时可以直接贴合设备内壁或者安装板平面，不需要额外加工适配的弧形安装座，安装时只需要通过阀体侧面的固定位完成锁紧，就能保证阀的安装稳定性，避免设备运行过程中振动导致的阀位偏移。

　　这款阀的主体外形尺寸控制在45.6×29毫米的范围内，整体体积远小于常规工业用电磁阀，安装边界的预留只需要在阀体长宽尺寸基础上，额外预留10毫米左右的管路插拔空间与接线空间即可，不需要为阀单独设置大尺寸的安装仓。阀体内部的流道设计做了平滑过渡处理，没有直角突变的流道结构，能在小通径的前提下尽可能降低压缩空气通过时的压力损失，保证小流量气路的供气稳定性，适合对气压稳定性有一定要求的小型精密气路场景。线圈部分集成在阀体方形外壳的内部，没有外露的线圈凸起结构，既可以避免安装过程中磕碰损坏线圈绝缘层，也能减少外部灰尘、水汽对线圈的侵蚀，提升阀在普通非严苛工业环境下的使用寿命。

　　进出气接口采用标准NPT螺纹规格，能和常规的气动快插接头直接适配，不需要额外加工转换接头，在设备装配过程中可以直接选用标准气动配件完成气路连接，降低装配的配件成本与加工成本。阀的动铁芯与密封件采用低摩擦阻力的配合设计，12V直流供电下的启动推力留有足够余量，即使在0.8MPa的常规气动系统工作压力下，也能可靠完成启闭动作，不会出现压力顶死无法开阀的情况。在实际选型应用中，这类迷你电磁阀常被用于小型气动吸盘的通断控制、便携气动工具的气路切换、实验台气路的支路控制、小型美容仪器的气路调节等场景，相比大规格电磁阀，它的功耗更低，12V直流供电的模式也能直接适配多数小型设备的内置电源系统，不需要额外配置高压供电模块，简化设备的电气设计复杂度。

　　从建模还原的角度来看，这款阀的结构拆分清晰，外壳的卡扣固定结构、线圈的腔体占位、接口的螺纹尺寸、内部阀芯的运动行程都做了准确还原，在做设备整体装配干涉检查时，可以直接将模型导入装配体，验证安装空间是否充足、管路连接是否存在干涉、接线位置是否和周边结构产生冲突，不需要额外对模型做简化处理。阀体的方形安装基准面在建模时做了平面度的基准设置，在装配仿真中可以直接作为配合基准面和设备安装板完成贴合配合，减少装配约束的设置步骤。接口的角度排布也完全按照实际产品的90度布局还原，在做管路布线仿真时，可以准确模拟气管的弯折半径，避免实际装配时出现气管弯折过度导致气路堵塞的问题。
