三星Note20Ultra5G手机及配套配件结构

　　这套三维结构覆盖三星Note20Ultra5G手机整机、配套S Pen手写笔以及SIM卡托三个核心部件，建模过程完全围绕消费电子终端的实际装配逻辑展开，所有结构边界均参考量产机型的实际公差带设定，可直接用于数码产品结构教学、外观验证、配件适配设计等场景。从实际应用场景来看，该模型可支撑手机保护套开模前的贴合度验证、第三方手写笔的结构适配参考、SIM卡托替换件的尺寸校核，也能作为消费电子结构设计课程的典型案例，帮助从业者理解旗舰机型内部堆叠与外部轮廓的平衡逻辑。

　　整机外形采用微弧中框加直屏的组合设计，背部曲面与中框的过渡圆角控制在R1.2，既保证握持时的贴合感，也避免曲面过大导致的背部摄像头模组凸起突兀问题，整机厚度控制在8.1mm，宽度77.2mm，长度164.8mm，所有外形尺寸均预留0.15mm的装配公差带，适配第三方配件的开模需求。S Pen的结构设计完全贴合机身侧边的收纳仓尺寸，笔身直径7.2mm，长度103.8mm，笔身顶部的卡扣结构与收纳仓内部的弹片卡位完全匹配，插拔行程控制在3mm，按压弹出的反馈力度参考量产机型的1.5N设定，笔身内部预留了电磁感应模块的安装空间，建模时还原了笔身的分段式结构，包括笔尖、笔身主体、顶部按键三个部分，各部件的配合间隙控制在0.05mm，满足精密装配的要求。

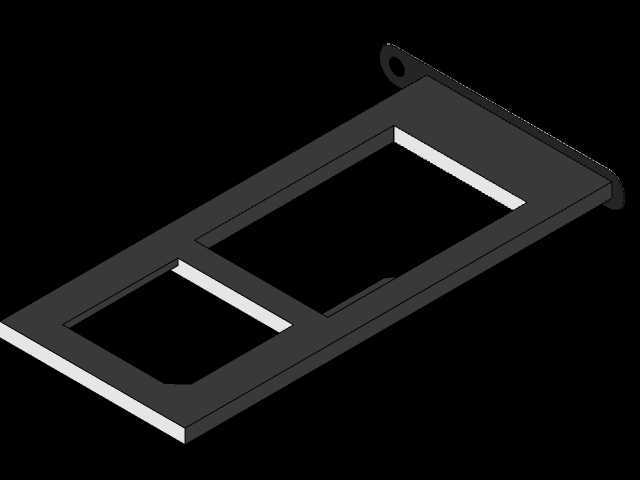

　　SIM卡托采用双Nano SIM卡的布局设计，卡托厚度0.8mm，与机身侧边框的卡托槽配合间隙控制在0.03mm，卡托边缘的防水胶圈安装槽深度0.2mm，宽度0.3mm，完全匹配IP68级防水的结构要求，卡托顶部的插拔孔位置与机身侧边框的孔位完全同轴，孔直径0.8mm，适配标准卡针的插拔需求。建模过程中优先还原了各部件的装配关系，整机的中框与前后面板的搭接量控制在0.3mm，S Pen收纳仓与机身内部的主板区域预留了0.2mm的安全间隙，避免手写笔收纳时挤压内部元器件，SIM卡托的插入深度做了硬限位设计，卡托插入到位后与机身侧边框的平面度误差控制在0.05mm以内，不会出现凸起或凹陷的问题。

　　从设计思路来看，这套模型没有做过度的外观曲面简化，所有的倒角、拔模斜度都按照量产注塑件的要求设定，中框的拔模斜度为1.5度，S Pen笔身的拔模斜度为1度，SIM卡托的拔模斜度为0.8度，完全符合注塑生产的工艺要求，各部件的壁厚均匀性控制在±0.1mm以内，避免注塑过程中出现缩痕、翘曲等问题。对于结构设计从业者来说，这套模型可以直观展示旗舰手机的外部结构配合逻辑，理解消费电子产品在外观质感、装配精度、功能实现三者之间的平衡方式，比如S Pen的收纳仓如何在不挤占电池空间的前提下实现稳定的收纳与弹出，SIM卡托如何在极小的尺寸空间内实现双卡布局与防水密封，整机的曲面过渡如何兼顾握持手感与结构强度。在实际的配件开发场景中，该模型可以直接导入到装配环境中做干涉检查，比如开发手机保护壳时，可以直接验证保护壳与摄像头模组、按键、S Pen收纳口、SIM卡托位置的配合间隙，不需要再手动测绘整机尺寸，大幅缩短配件开发的前期测绘周期；开发第三方替换S Pen时，可以参考模型的笔身尺寸与卡扣结构，保证替换笔能够顺利插入收纳仓并实现正常的弹出反馈；开发SIM卡托替换件时，可以直接参考卡托的尺寸与卡位结构，保证替换件的插拔手感与防水性能达到原装件的水平。建模时还还原了机身顶部的麦克风开孔、底部的扬声器开孔、Type-C接口的位置与尺寸，所有开孔的位置度误差控制在0.02mm以内，完全匹配量产机型的实际布局，方便做外接配件的适配设计，比如Type-C接口的扩展坞、防尘塞等配件的结构验证。整体结构没有做冗余的细节简化，所有的结构特征都服务于实际的装配与功能需求，没有添加无意义的装饰性特征，完全按照工程化建模的逻辑搭建，每个特征的参数都可以直接编辑修改，方便从业者根据自身需求调整结构参数，做衍生设计。
