移动式小型膝式铣床整机结构设计

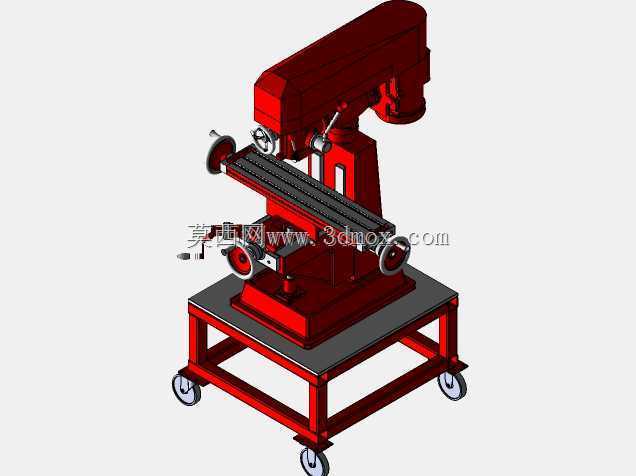

　　这套移动式小型膝式铣床的三维结构方案，面向小型加工车间、实训教学场地、流动维修站点以及工装试制工位的实际使用需求展开，整机在传统立式膝式铣床的布局基础上，增加了带脚轮的方管焊接移动底座，解决了小型加工设备在多工位流转、临时布线调整、车间布局重构时移位困难的痛点。常规固定式小型铣床就位后往往需要打地脚螺栓、调水平后长期固定，而针对维修班组、院校实训中心、小批量零配件加工点这类需要频繁调整设备位置、偶尔要将设备推移到工件旁完成就地铣削作业的场景，带刹车脚轮的承托底座可以让单人即可完成设备移位，到位后锁止脚轮即可开展加工，无需反复做地基固定。

　　从设备实际用途来看，该机型保留了膝式铣床核心的加工能力：立式主轴端可装夹立铣刀、端铣刀、钻夹头等工装，完成中小型金属件、非金属件的平面铣削、沟槽铣削、钻孔、铰孔、简单成型面加工工序；纵向工作台配备T型槽，可通过压板、平口钳完成工件装夹，工作台可实现纵向、横向的手动进给，下方膝状升降座带动工作台完成垂向高度调整，适配不同厚度工件的加工高度需求。和重型工业铣床相比，该机型整体轮廓紧凑，主轴动力单元、工作台滑座、升降膝座的尺寸都做了缩小优化，占用车间地面面积极小，既可以放在常规厂房的流水线旁做工序间补加工，也可以放置在职业院校的实训工位上，供学员熟悉铣床的进给传动、主轴装夹、工件找正的基础操作逻辑。

　　结构设计思路上，整机分为几个明确的功能模块：最底部是移动承托底座，采用矩形钢管焊接成框型机架，四根立柱底部安装万向脚轮，机架上方铺设整块厚钢板作为设备安装平台，铣床主机的床身底座通过螺栓紧固在钢板平台上，框型机架内部预留出排屑、放置切削液回收盒的空间，避免加工产生的切屑直接堆积在地面。主机部分的床身从平台向上延伸，后方搭载主轴动力箱体，箱体内部容纳主轴传动组件、电机安装位，前端伸出的主轴套筒可实现手动进给，侧面布置的操作手轮分别对应主轴套筒进给、工作台横向移动、工作台纵向移动、升降台垂向升降的操控，所有手轮的操作位置都按照站立操作的人机高度布置，操作人员站在设备前方即可完成所有进给动作的操控，不需要频繁移步。工作台部分采用经典的长条形矩形工作台，台面均匀布置多条标准T型槽，槽间距参考通用小型铣床的装夹尺寸设计，可以兼容市面上常规的小型机用平口钳、分度头、压板组件，不需要单独定制特殊装夹工装；工作台下方的滑座通过导轨副和床身连接，摇动手轮即可带动丝杠螺母副实现平稳进给，导轨面的润滑点位、丝杠的防护结构都在三维模型里做了对应预留，后续出工程图时可以直接补充润滑嘴安装孔、伸缩护罩的装配位置。

　　外形尺寸与安装边界方面，整机带底座脚轮的总高度控制在常规车间室内净高的适配范围内，不需要特殊加高厂房；横向宽度以底座方管框架为最大边界，两侧脚轮向外小幅突出，推移过程中通过常规车间门、电梯轿厢都不需要拆解部件；纵向长度方向工作台移动到前后极限位置时，手轮的外伸量、工作台伸出床身的最大距离都做了干涉检查，全程不会和底座框架、地面发生碰撞。安装时不需要做特殊地基，只需要将设备推移到就位位置，锁死四个脚轮的刹车结构，在钢板平台和床身连接面之间垫调整垫片校准工作台水平度，接通主轴动力电源即可投入使用；设备运行时的振动通过底部厚钢板和框型机架吸收，配合脚轮的橡胶轮面缓冲，不会对周边精密检测设备造成明显振动干扰。针对三维建模从业者而言，这套完整整机模型把床身铸造件的轮廓、焊接机架的方管截型、手轮刻度盘、T型槽工作台、脚轮安装座、主轴箱的装配关系都做了清晰表达，在做同类型小型移动加工设备的改型设计时，可以直接参考其模块划分逻辑：将加工主机和移动承载底座做分体式设计，既保留主机本身的加工精度刚性，又通过底座实现移动灵活性，同时所有操作件的位置、运动部件的行程边界都在装配环境里完成了干涉验证，后续导出二维工程图时可以直接拆分焊接件、加工件、标准件的明细节点，大幅缩短同类设备的开发建模周期。
