集成散热结构的JeVoisA33视觉传感组件

　　在FIRST竞赛类机器人的视觉感知单元搭建场景中，视觉传感模块的散热稳定性、安装适配性一直是结构设计环节需要重点考量的内容，这款集成轴流散热结构的视觉传感组件，正是针对竞赛机器人紧凑舱内安装环境做的定向结构优化。不同于常规独立安装的工业相机，这款组件将视觉处理核心与主动散热单元做了一体化整合，省去了额外加装散热片、固定支架的装配工序，能直接适配机器人铝型材框架的标准安装孔位，在有限的舱内空间里完成视觉感知与自身散热的双重功能。

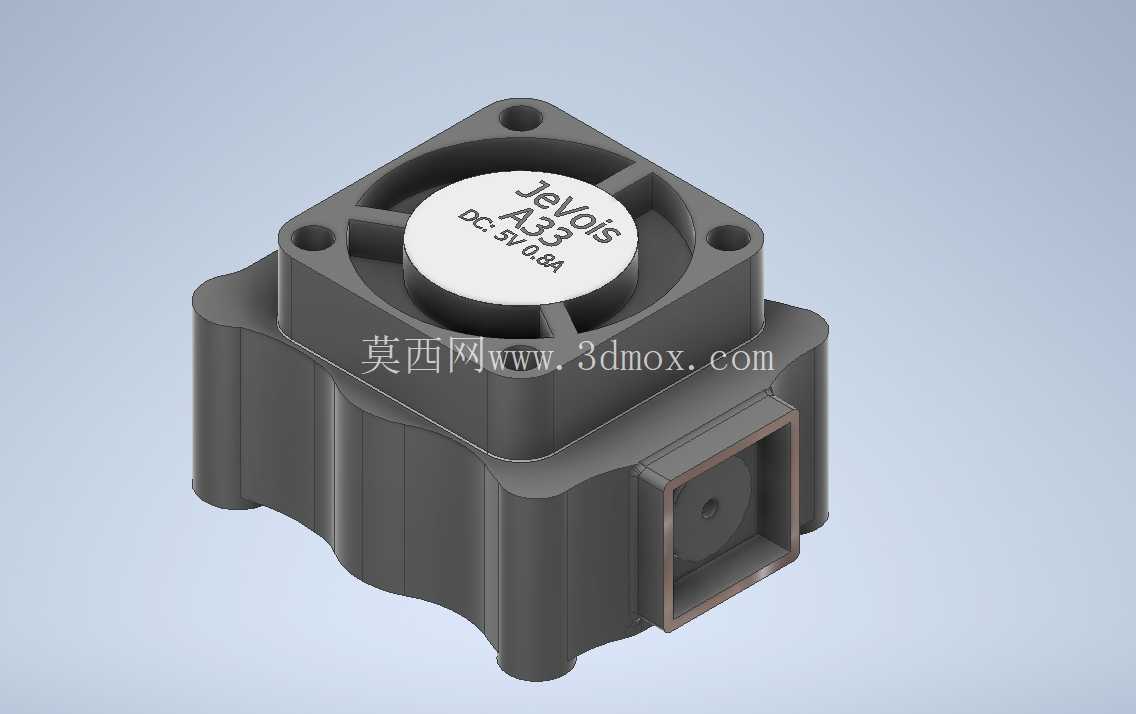

　　从实际功能落地角度看，该组件核心承担机器人运行过程中的视觉追踪任务，可实时识别场地内的目标标识、追踪动态移动的竞赛道具，为机器人的运动控制单元输出实时位置偏差数据。考虑到机器人竞赛过程中主控单元、视觉模块往往处于满负载运算状态，芯片发热会直接导致视觉处理帧率下降、识别精度偏移，设计阶段特意将30mm规格的轴流风扇直接集成在视觉处理板的上方，风扇进风面正对核心处理芯片的散热接触面，出风方向顺着组件侧方的导风槽流向舱内其他发热元件，既解决了自身芯片的散热问题，也能顺带带走相邻驱动板周边的淤积热量。

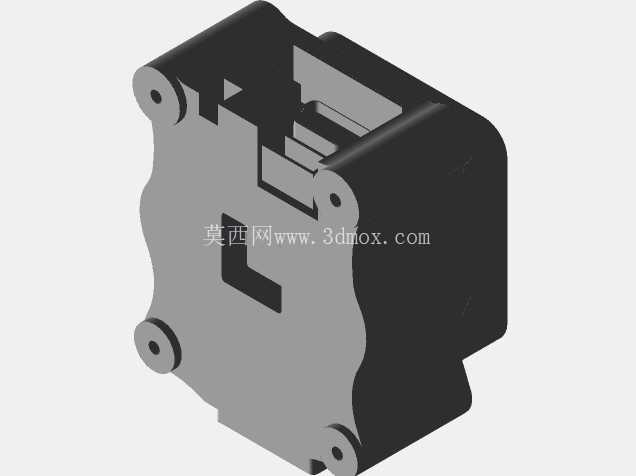

　　结构设计上，组件主体采用分层卡合的装配思路，底部为视觉传感模块的安装基座，预留了镜头对焦的调节间隙，侧边设置了标准的接插口避让位，不需要额外拆解外壳就能完成数据线的插拔操作；上层的风扇固定座采用四角带安装柱的结构，四个角的M3安装孔既可以用来固定风扇本体，也能作为整个组件与机器人框架连接的固定孔位，实现一孔两用，减少了额外固定结构的重量占比。外壳的周圈做了圆弧过渡的加强筋设计，既可以提升塑料壳体的抗冲击能力，避免机器人运行过程中碰撞、震动导致的壳体开裂，也能顺着筋位引导气流走向，减少风扇运转的风阻噪音。

　　安装边界层面，整个组件的外轮廓尺寸控制在40mm见方的范围内，突出安装面的高度不超过35mm，不会占用过多的舱内垂直空间，适配绝大多数竞赛机器人的上层感知层安装高度要求。风扇的供电直接从视觉模块的板载5V取电接口引出，不需要额外布置供电线路，供电参数匹配5V0.8A的直流供电要求，和机器人内部常用的弱电供电体系完全兼容，不需要额外加装电压转换模块。镜头安装位做了内凹设计，能避免机器人运行过程中场地内的碎屑、飞溅物直接刮花镜头镜片，镜头前方预留了1mm的滤光片安装槽，可以根据不同场地的光线条件加装对应波段的滤光片，提升强光环境下的视觉识别稳定性。

　　从建模落地的角度看，整个组件的所有配合面都做了公差适配，壳体卡合位预留了0.15mm的装配间隙，方便3D打印制作壳体时的后期装配调整，风扇固定位的螺丝柱做了铜嵌件预留槽，反复拆装也不会出现塑料柱滑牙的问题。侧边的导风槽采用渐变式截面设计，靠近风扇位置的槽宽更大，顺着出风方向逐渐收窄，能适当提升出风风速，让散热气流覆盖更远的周边元件。不同于市面上常见的分体式视觉模块加散热风扇的临时拼接方案，这款一体化组件在设计阶段就平衡了重量、散热、安装强度三者的关系，整体重量控制在30g以内，不会给机器人的运动关节带来额外的负载负担，同时能保证连续满负载运行两小时以上核心芯片温度不超过阈值，不会出现因为过热导致的视觉丢帧、识别错误问题，完全适配竞赛类机器人高强度、高震动、紧凑安装空间的使用需求。
