29齿50系列工业传动链轮结构设计

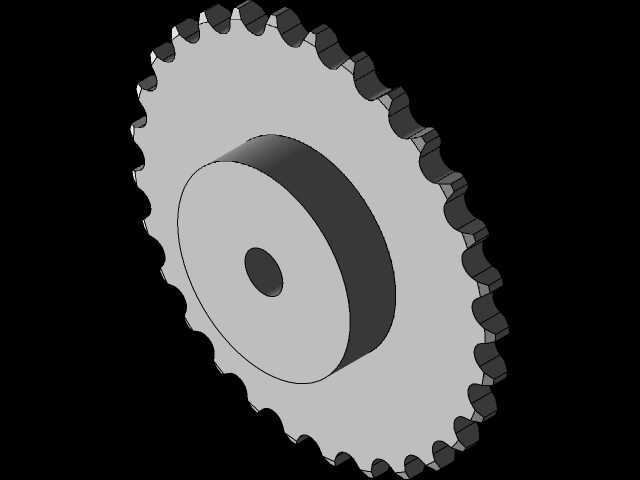

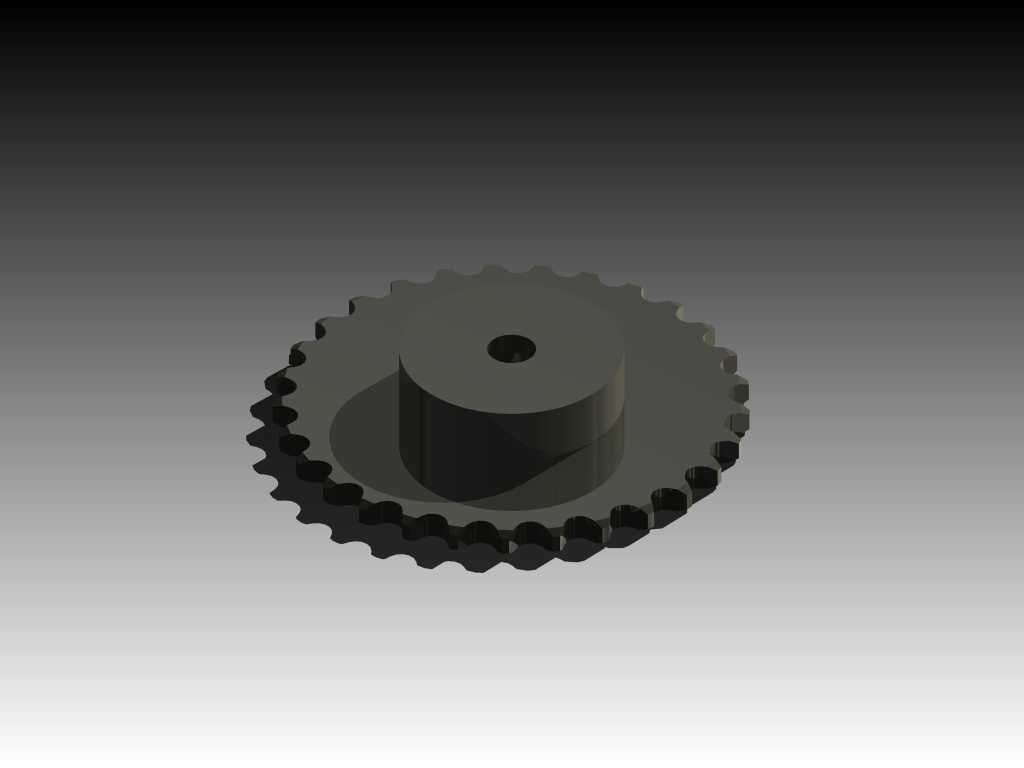

　　从结构功能来看，该链轮采用单排齿、凸台式轮毂的经典结构，轮齿部分的齿廓曲线按照滚子链啮合的标准渐开线修形，齿侧预留了合理的啮合间隙，既可以避免链条滚子进入齿槽时出现卡滞、咬链的问题，也能补偿安装时两轴平行度的微小误差，降低装配调试的精度门槛。轮毂部分的凸台设计是这类中小直径链轮的典型选型方向，相比平板式链轮，凸台结构可以大幅提升键槽配合段的轴向接触长度，让链轮和传动轴的配合更稳定，在频繁正反转、启动载荷有波动的工况下，能有效减少键连接的松动磨损，避免链轮运转时出现轴向窜动。在常规工业链传动系统的选型与结构设计环节，链轮作为和链条直接啮合的核心承载零件，其齿形精度、轮毂结构、安装基准的合理性，会直接影响整套传动机构的运行平稳性、噪音水平以及易损件的更换周期。这款适配50系列滚子链的29齿链轮，在设计阶段优先匹配常规中小载荷的开式、半开式传动场景，常见于轻工输送线、小型农机传动组、通用机床辅机动力传输、包装设备间歇送进机构这类对传动比稳定性有基础要求，且安装空间相对紧凑的工位。

　　中心安装孔采用基孔制公差设计，适配常规的过渡配合安装要求，孔壁预留了标准平键的键槽加工位置，现场装配时不需要额外做二次修配，只要匹配对应轴径的传动轴和标准平键，就能完成定位锁紧。从安装边界尺寸来看，这款链轮的齿顶圆直径按照29齿、50系列链条的标准参数推导，整体径向尺寸控制在适配中小安装腔的范围，轮毂的轴向凸台长度经过优化，既保证了和轴的配合长度足够，又不会过度占用轴向安装空间，在排布多组链轮的传动轴上，能有效缩小相邻链轮的间距，让整套传动机构的结构更紧凑。设计过程中，齿根部分做了微小的圆角过渡处理，避免热处理环节出现应力集中导致的齿根开裂，同时也能分散链条啮合时的冲击载荷，提升轮齿的抗疲劳寿命。

　　齿面的工作段没有做额外的异形修形，完全匹配标准50系列滚子链的啮合尺寸，后期维护更换时，不需要定制专用链条，直接采购市面标准规格的单排滚子链就能完成替换，降低设备运维的配件采购成本。在实际应用场景里，这类链轮通常搭配张紧机构使用，因为29齿的齿数属于中等齿数区间，相比小齿数链轮，它的传动多边形效应更弱，运转时的动载荷、冲击噪音都更小，适合转速中等、传动比要求恒定的动力传输工位；相比大齿数链轮，它的径向尺寸更可控，不会因为链轮直径过大导致传动机构外廓尺寸超标，在安装空间受限的设备上适配性更强。

　　需要注意的是，这类凸台结构的链轮安装时，要保证轮毂端面和轴肩的贴合度，锁紧挡圈或者锁紧螺母的预紧力要控制在合理范围，避免预紧力过大导致轮毂变形，或者预紧力不足出现轴向窜动。另外轮齿的啮合面要和链条的中心平面完全重合，偏角不能超过允许的安装误差范围，否则会加速链条和链轮齿侧的异常磨损，缩短整套传动副的使用寿命。从建模逻辑来看，这款链轮的参数化设计思路可以快速适配同系列不同齿数的链轮衍生设计，只要修改齿数参数、调整齿顶圆和齿根圆的对应尺寸，就能快速生成同规格不同齿数的链轮模型，大幅提升系列化传动件的设计效率，不需要每次都重新绘制齿廓曲线，对于做通用设备标准化设计的工程师来说，这类参数化模型可以直接导入装配体做干涉检查、安装尺寸校验，减少重复建模的工作量。
