西门子KTP700机柜嵌入式人机操作界面

　　在工业电控系统的柜体集成环节，人机交互单元的选型与安装直接决定了一线操作人员的设备交互效率，这款适配机柜安装的西门子KTP700操作界面，是目前离散制造产线、过程控制站点中应用极广的前端交互载体。从实际落地场景来看，这类HMI单元常嵌入在PLC控制柜、设备单机操作柜、工段分布式IO站的柜门正面，高度匹配车间内常规立式、壁挂式电控柜的安装开孔标准，不需要额外定制异形安装支架，能直接适配市面主流标准机柜的门板预留位，安装时仅需按照开孔尺寸在柜门板上加工对应矩形缺口，通过单元自带的侧边卡扣即可完成快速固定，安装完成后屏幕正面与柜门表面基本齐平，不会突出过多占用柜前操作空间，也能避免车间内通行的物料推车、操作人员剐蹭到屏幕边缘造成设备损坏。

　　从功能定位来看，这款人机界面承担着设备运行状态可视化、参数下发调整、故障报警弹窗提示、生产数据实时调取的核心作用，区别于传统的按钮指示灯操作面板，它将原本分散的启停按钮、状态指示灯、参数调节旋钮的功能整合到触控交互界面中，同时在屏幕下方保留了实体功能按键与调节旋钮，兼顾了戴劳保手套操作时的触控盲区问题，左侧设置的急停按钮完全符合工业设备安全设计规范，在出现紧急工况时操作人员可以第一时间拍下切断设备运行回路，不需要在屏幕内多级菜单寻找急停选项，大幅提升了应急操作的响应速度。

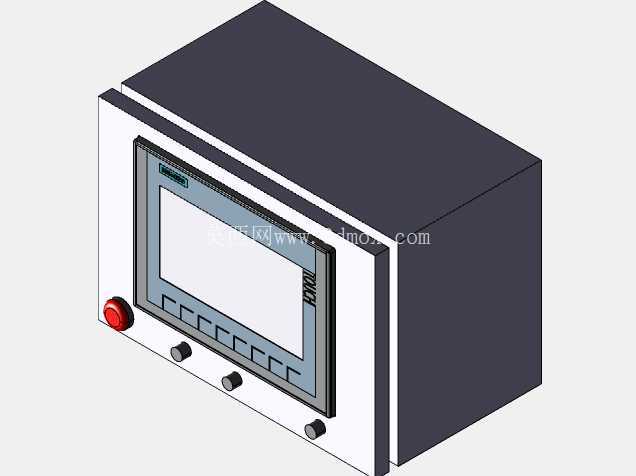

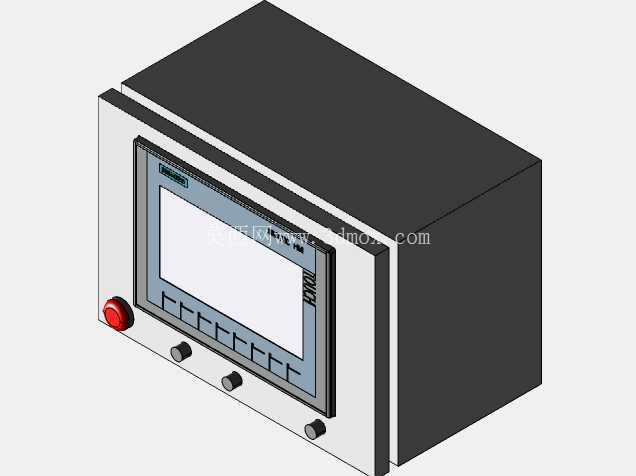

　　从结构设计的细节来看，这款HMI的壳体采用分体式结构，屏幕正面的边框做了窄边处理，边框材质选用耐油污、耐车间常见切削液腐蚀的硬质工程塑料，表面做了细微的磨砂纹理处理，既能避免车间照明光线在屏幕上形成反光干扰操作人员视线，也能减少长期触摸操作留下的指纹与污渍残留，日常维护时仅需用中性清洁剂擦拭即可清理表面脏污。屏幕后方的主机部分为方正的盒体结构，外壳做了散热筋设计，在柜内密闭环境下可以通过壳体自然散出运行产生的热量，不需要额外加装散热风扇，避免了风扇运行带入柜内粉尘造成内部电路积灰的问题，盒体侧面预留了通讯接口的安装位置，在建模时已经预留了PROFINET、电源接线的走线空间，结构设计人员在完成柜体整体建模时，可以直接调取该模型匹配柜内的线槽、PLC模块、交换机的安装位置，提前核对通讯线缆的弯曲半径与走线长度，避免实际安装时出现线缆长度不足、接口被其他元器件遮挡的问题。

　　从安装边界的尺寸匹配来看，这款HMI的嵌入深度适配常规2.0mm厚度的冷轧钢柜门板，安装完成后后方盒体在柜内的突出长度不会占用过多柜内安装空间，即使是柜内深度较浅的壁挂式操作箱，也能预留出足够的接线与走线空间，不会和柜内安装的导轨端子、开关电源、小型PLC模块产生空间干涉。在做整柜三维布局时，设计人员可以直接依托该模型的安装孔位、卡扣位置做门板的开孔与加强筋设计，不需要反复核对二维样本的尺寸参数，能有效减少结构设计阶段的尺寸核对工作量，避免实际加工时出现开孔尺寸偏差、安装位偏移导致的面板无法装配的问题。

　　在实际产线应用中，这类HMI单元常配套小型PLC完成单机设备的逻辑控制交互，比如小型输送线、单机加工设备、恒温控制单元、小型水处理站点的本地操作，操作人员不需要进入中控室，在设备旁即可完成参数调整、运行状态查看、故障复位等操作，实体按键的阻尼反馈做了针对性优化，长期按压也不会出现按键卡滞、反馈失效的问题，屏幕的显示亮度适配车间内的强光环境，即使在靠近车间门窗的自然光照射位置，也能清晰看清屏幕上的参数数值与报警提示信息，不需要额外加装遮光罩。建模过程中对面板上的按键布局、急停按钮的凸起高度、旋钮的操作行程都做了1:1的还原，结构设计人员在做柜面布局时，可以提前核对相邻操作元件的操作间距，避免两个操作元件距离过近导致操作时误触相邻按钮，也能根据操作人员的站立操作高度，调整HMI在柜门上的安装高度，保证操作人员站立时视线与屏幕中心基本齐平，减少长期操作的视觉疲劳。
