带锁定制式多功能金属柜体结构设计

　　这款多功能金属柜体的结构设计，首先从多场景适配的核心需求出发，可覆盖工业现场电气元件容纳、安防类枪械存储、专用设备防护等不同使用场景，在结构预留上做了足够的冗余设计，避免单一用途带来的结构局限性。从实际安装边界来看，柜体采用立式落地结构，底部预留了可调式支撑脚安装位，可适配地面存在3-8mm高度差的安装场景，无需额外加工垫铁即可完成调平，柜体顶部设置的四个吊环安装位，采用内镶式焊接螺母结构，既满足车间内吊装转运的承重需求，又不会额外增加柜体的外形突出尺寸，避免在狭窄通道转运时发生磕碰。

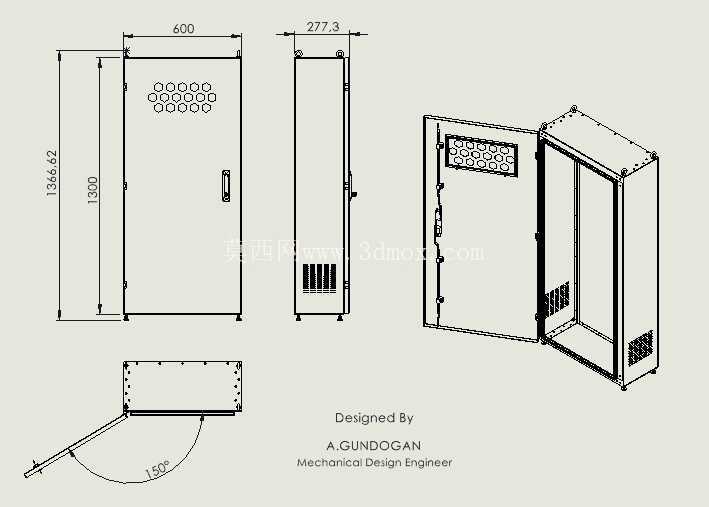

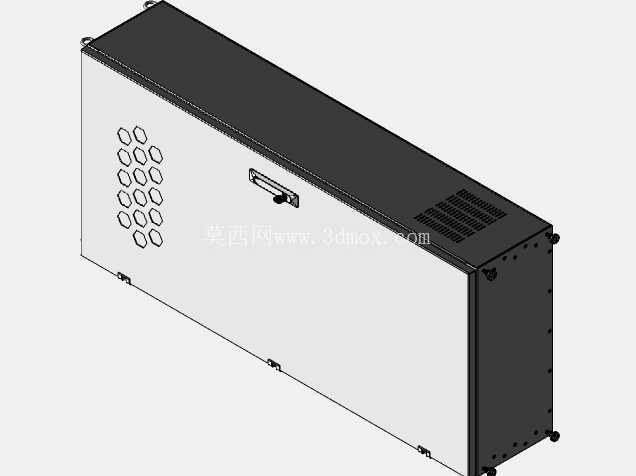

　　柜体的门体结构采用单开式大角度铰链设计，铰链与柜体、门体的连接均采用可拆卸式螺栓固定，后期维护时可快速拆卸门体，无需切割焊接作业；门体上半部分设置的蜂窝状通风观察窗，采用一体冲压成型的蜂窝孔结构，孔距与孔径经过匹配计算，既保证柜内空气流通避免内部元件积热，又能防止直径大于10mm的异物落入柜内，同时蜂窝结构的加强作用可提升门体整体抗形变能力，避免长期开关门出现门体下垂错位的问题。门体侧边预留了锁具安装的标准化槽位，可根据使用场景选配不同等级的机械锁、电子锁甚至联动锁具，无需二次加工门体结构，适配不同场景的安防等级需求。

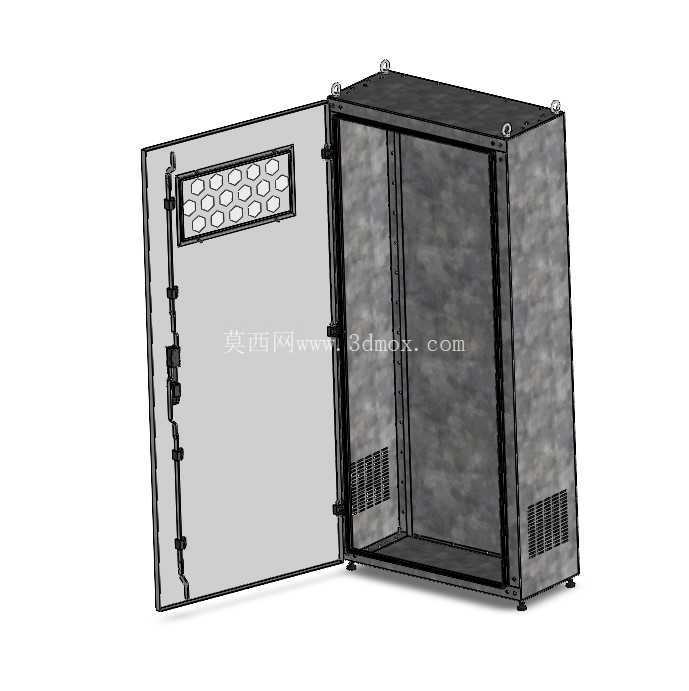

　　柜体内部的安装立柱采用通用C型型材结构，立柱上预冲了等距排列的安装方孔，孔位间距符合通用电气安装梁的模数要求，可直接固定电气安装导轨、层板托架、设备安装板等配件，无需现场钻孔，大幅缩短现场装配的工时。柜体侧壁下半部分设置的格栅式通风口，与门体上部的通风窗形成自然对流风道，冷空气从下部格栅进入柜内，热空气从上部蜂窝窗排出，在无强制散热风扇的场景下，可满足柜内总发热功率不超过200W的散热需求，若用于高发热设备容纳，也可在格栅位置直接加装轴流风机，安装孔位已做预留。

　　从钣金加工的工艺角度来看，整个柜体的板材折弯均采用标准折弯半径，无特殊异形折弯工序，所有焊接位置均采用内部满焊外部打磨处理的工艺，既保证柜体的整体结构强度，又能保证外表面的平整性，方便后续做喷塑、喷漆等表面处理。柜体的门板与门框接触位置预留了密封胶条安装槽，可嵌入发泡橡胶密封条，满足IP54级的防护需求，可在多粉尘、轻度溅水的车间环境下使用，避免内部存储的设备、元件受到粉尘或水汽侵蚀。

　　在结构强度设计上，柜体的框架采用折弯型材拼接结构，拼接位置采用三角加强筋焊接，保证柜体在满载（内部安装总重量不超过300kg）的情况下，框架形变量不超过1mm，不会出现门体无法闭合、安装板错位的问题。底部的支撑脚采用橡胶减震垫与金属调节螺杆结合的结构，既可以调节高度，又能隔绝地面传递的振动，若用于安装精密电气元件，可降低振动对元件连接可靠性的影响。

　　不同于专用柜体的固定结构设计，这款柜体的所有安装位均采用通用化、模块化的预留设计，使用者可根据自身需求灵活调整内部层板位置、锁具类型、散热配件，甚至可以根据使用场景更换门体的观察窗材质，比如将金属蜂窝窗更换为透明亚克力板，作为设备展示柜使用，或是封堵通风口作为高防护等级的存储柜使用，结构上的冗余设计让其可以适配更多非标准化的使用需求，减少定制柜体的重复设计工作量。
