参数化拉伸弹簧机械结构设计

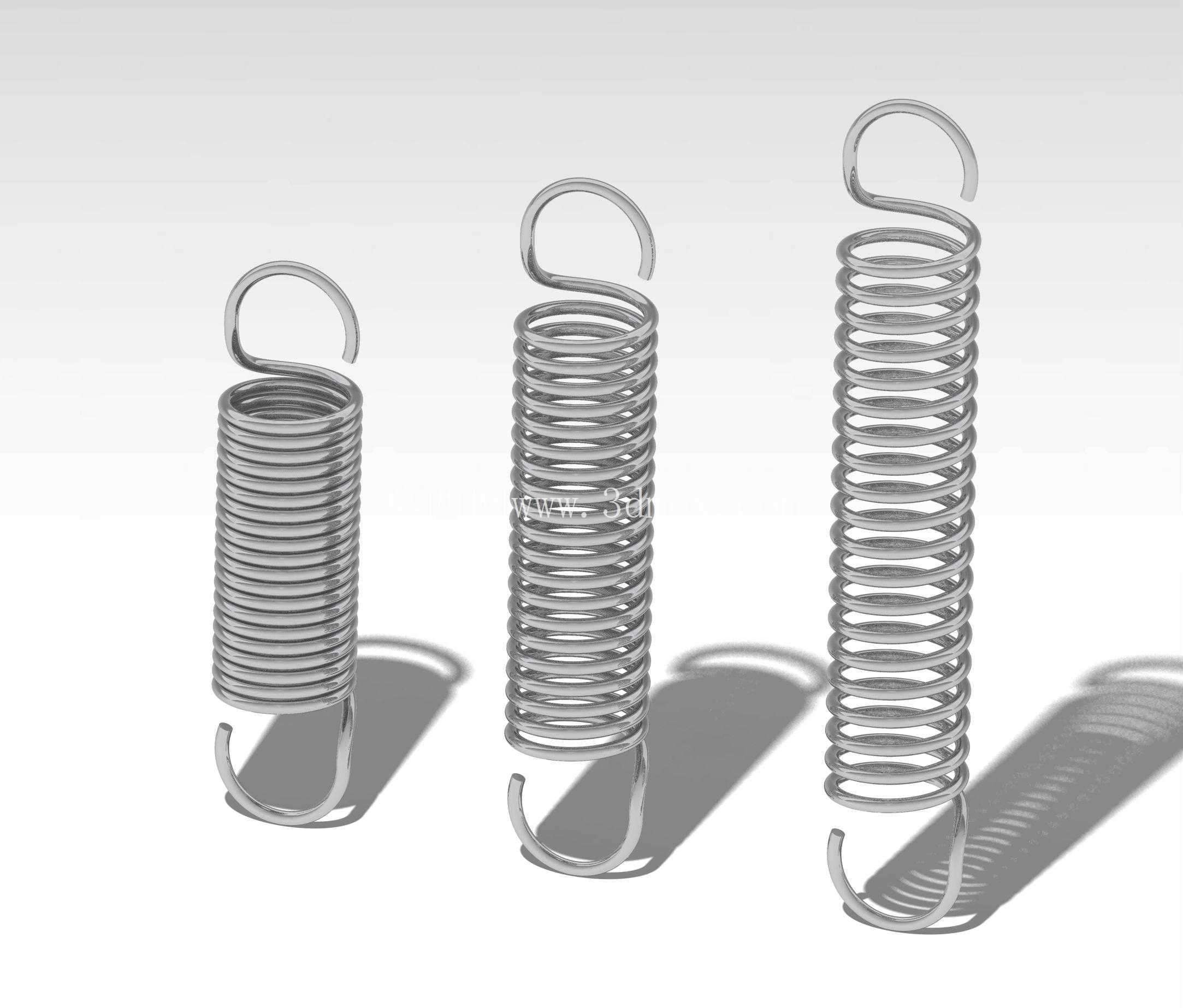

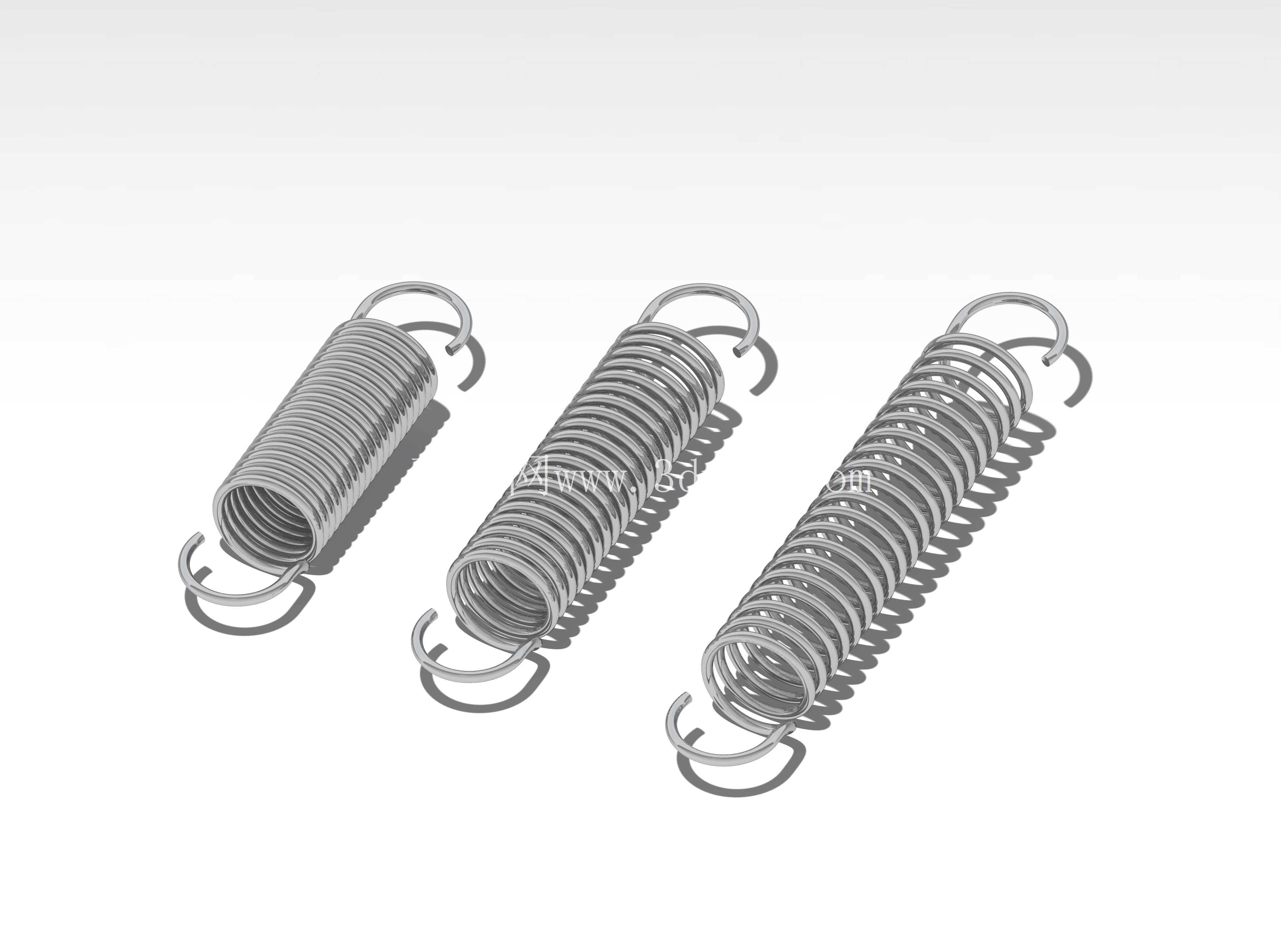

　　拉伸弹簧作为机械设备中承担轴向拉力承载的核心弹性元件，广泛应用在各类需要提供复位拉力、张紧力、载荷缓冲的工业场景中，从低压流体管路的减压阀复位机构，到自动化输送线的张紧结构，再到小型桌面设备的开合复位组件，都能见到这类带挂钩拉簧的应用身影。本次设计的参数化拉簧结构，核心思路是通过全参数关联的建模逻辑，把弹簧线径、有效圈数、中径、自由长度、挂钩形式与开口尺寸这些核心设计变量全部做了参数绑定，设计人员在做不同工况的选型适配时，不需要重新绘制螺旋扫掠路径、重新修剪挂钩衔接结构，只需要在参数表中修改对应数值，整个模型就能自动完成几何重构，大幅减少同系列不同规格拉簧的重复建模工作量。

　　从实际应用的角度看，这类圆柱螺旋拉伸弹簧的功能特性十分明确：空载状态下各有效圈之间保持紧密并紧状态，承受轴向拉力时圈间间隙逐步拉开，材料发生弹性形变储存弹性势能，卸载后能快速带动连接构件回到初始位置。在减压阀这类流体控制元件中，拉簧的刚度直接决定了阀瓣的开启压力与复位精度，刚度偏差过大会导致出口压力波动超出设计阈值，因此建模过程中特意把弹簧刚度的计算逻辑和几何参数做了关联，修改线径、中径、有效圈数时可以同步核对刚度值是否匹配工况需求，避免设计参数和实际力学性能脱节。

　　外形尺寸与安装边界的设计上，模型预留了足够的参数调整空间：两端采用常用的半圆挂钩结构，挂钩的弯曲半径、开口角度、挂钩中心到弹簧端面的距离都可以独立调整，适配不同安装位置的挂点间距需求。设计时特意考虑了弹簧拉伸到极限行程时的长度边界，参数表中可以直接设置最大许用拉伸量对应的安装距，避免选型时因为安装空间预留不足导致弹簧拉并圈或者超出材料许用应力发生塑性变形。在做设备布局时，设计人员可以直接调用这个参数化模型，根据安装空间的尺寸限制快速调整弹簧规格，不需要反复核对二维图纸的尺寸链，能有效减少设计阶段的尺寸干涉问题。

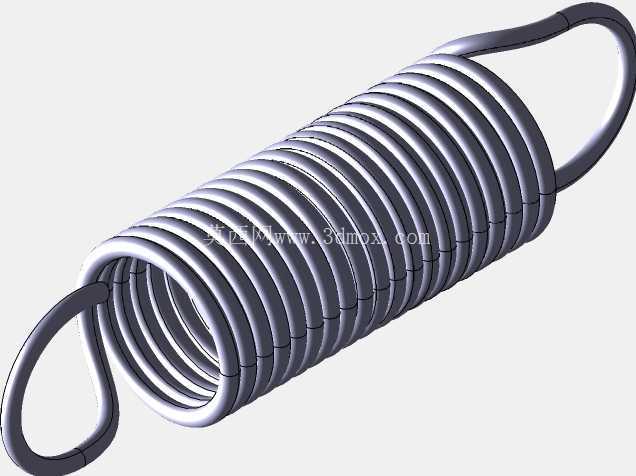

　　从结构细节来看，模型中弹簧两端的挂钩和弹簧主体的衔接位置做了平滑过渡处理，没有出现几何尖角，这一点和实际加工工艺要求保持一致——实际生产中拉簧的挂钩弯折位置如果存在应力集中的尖角，在长期交变载荷作用下很容易在衔接处发生断裂，建模时的过渡圆弧参数也和常用的加工工艺参数匹配，导出工程图后可以直接用于生产指导。另外，模型的螺旋升角是根据中径和节距自动计算的，拉伸状态下的节距变化也做了参数关联，在做运动仿真时可以直观看到弹簧拉伸过程中的形态变化，验证机构运动行程中弹簧是否会和周边构件发生剐蹭。

　　很多刚接触机械设计的人员在选用拉簧时，经常会忽略挂钩的强度校核，只关注弹簧主体的刚度参数，实际上挂钩位置因为存在弯曲应力和应力集中，往往是整个拉簧最先失效的位置，这个参数化模型在设计时把挂钩的截面直径和弹簧主体线径做了关联，同时预留了挂钩加强段的参数调整选项，针对重载工况可以直接调整挂钩位置的线径参数，不需要重新构建整个挂钩模型。在做小型桌面设备的复位机构设计时，往往需要小刚度、小线径的拉簧，而在工业阀门、重型设备的张紧机构中，则需要大线径、大刚度的拉簧，这个参数化模型的参数调整范围覆盖了从微型精密仪器到重型工业设备的常用拉簧规格，不需要针对不同规格单独建模。

　　实际装配过程中，拉簧的初始预拉力也是一个很重要的参数，很多工况下拉簧安装时就需要承受一定的初始拉力，避免设备运行过程中弹簧出现松脱、晃动的问题，模型中把初始预拉力对应的初始圈间压紧力也做了参数关联，可以根据安装需求调整并紧力的大小，模拟实际安装后的弹簧初始状态，让运动仿真的结果更贴近真实设备的运行状态。在做管路减压阀的设计时，拉簧的安装位置通常在阀杆和阀体之间，安装空间十分紧凑，这时候就可以通过调整参数快速匹配安装腔的尺寸，在保证弹簧刚度满足压力调节需求的前提下，尽可能缩小弹簧的径向尺寸，避免弹簧和阀腔内壁发生摩擦，影响阀门的调节精度。
