小尺寸桌面打印三叶螺旋桨结构

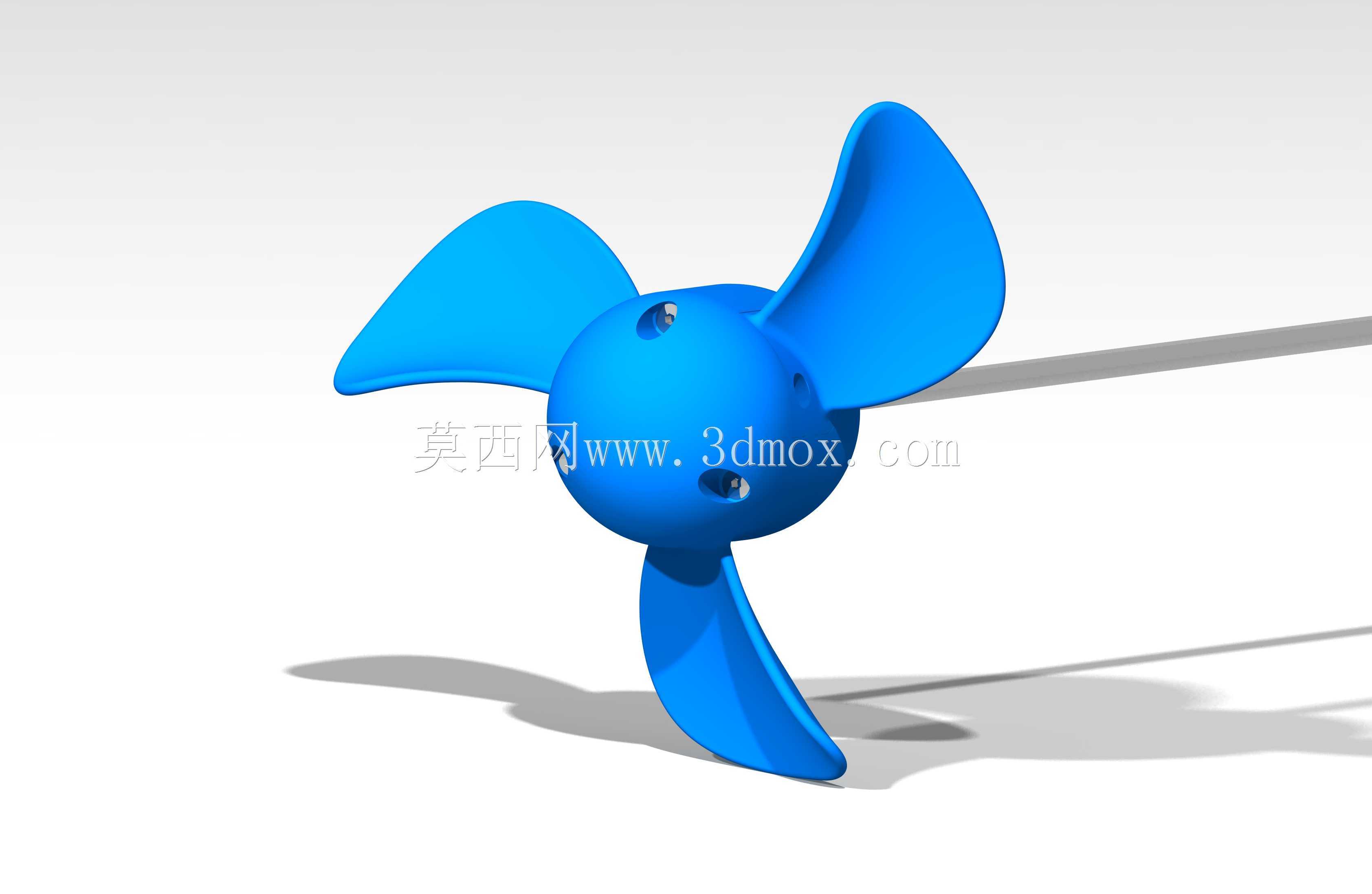

　　这套三叶螺旋桨结构面向小尺寸流体推进与桌面级增材制造场景，整体采用中心轮毂加三片空间扭转叶片的布局，适合用于小型水面载具、低速风洞演示、教学实验装置、风扇类验证件以及模型动力系统的前期方案评估。结构重点不在复杂装配，而在于把叶片曲面、轮毂承载和打印可制造性统一到一个单件成型方案中，使零件在较小成型空间内即可完成制作，后续不需要额外支撑结构来维持主要外形。

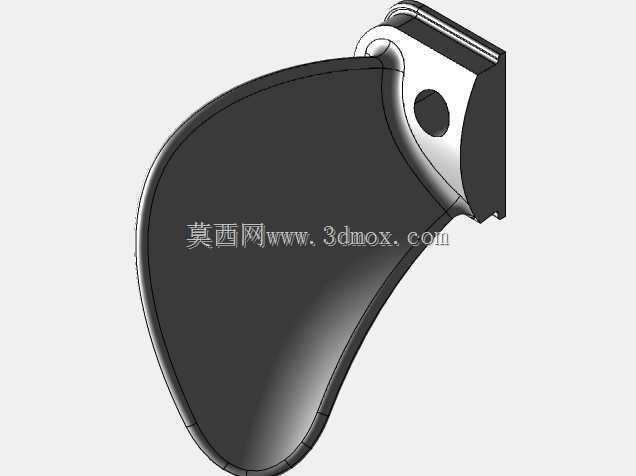

　　从实际用途看，螺旋桨的核心任务是把旋转扭矩转化为轴向流体推力。三片叶片沿周向均匀分布，相比两叶方案，在相同外径下能够提供更连续的载荷输出，旋转时脉动更小；相比更多叶片方案，又能保持较低的流体阻塞和较轻的转动惯量。叶片前缘到后缘采用连续过渡的曲面形态，根部与轮毂之间做了圆滑加厚，避免应力在交接位置集中。叶尖区域相对较薄，有利于降低端部阻力，根部则保留足够材料厚度，以承受旋转过程中产生的弯曲载荷。

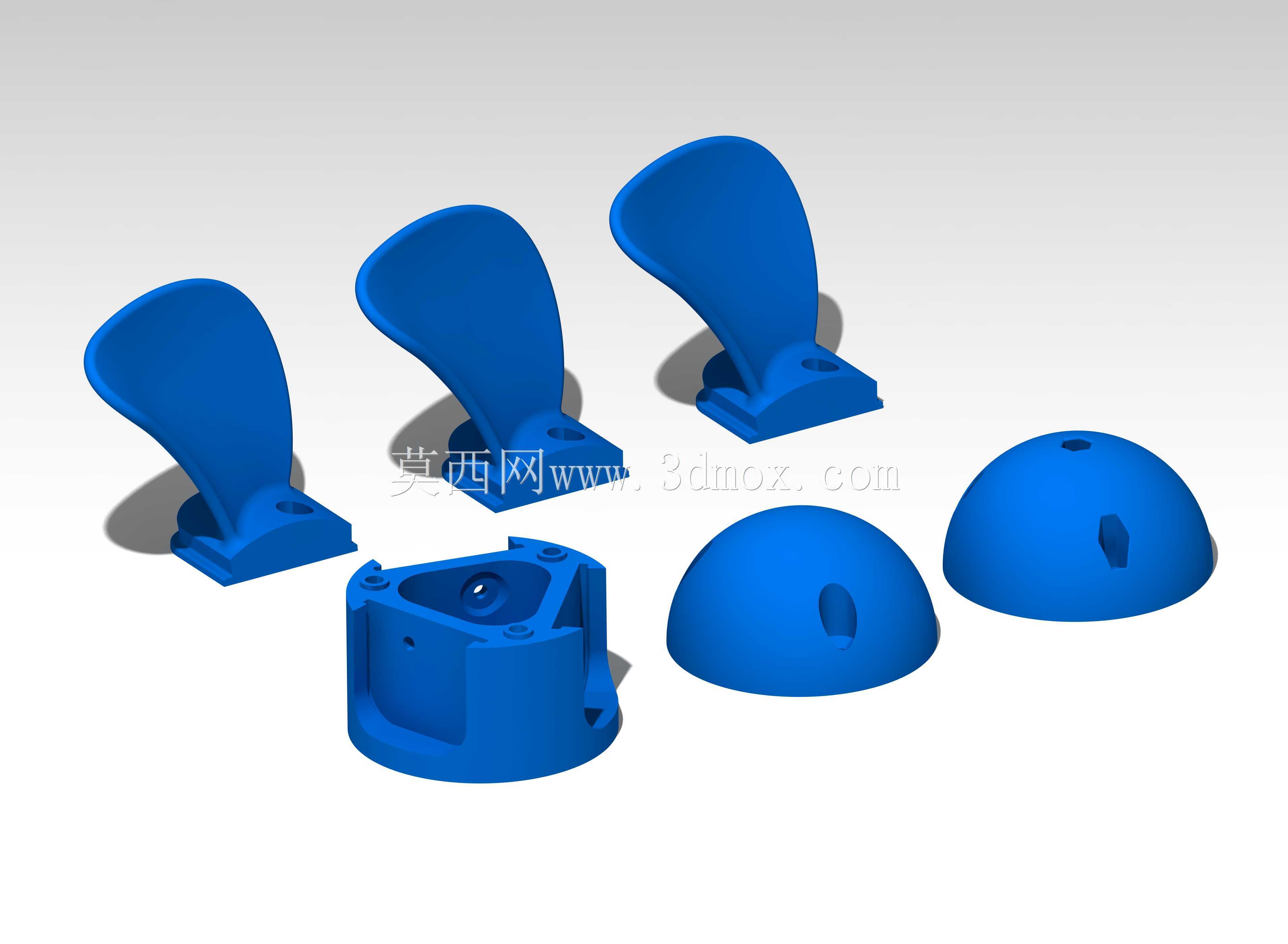

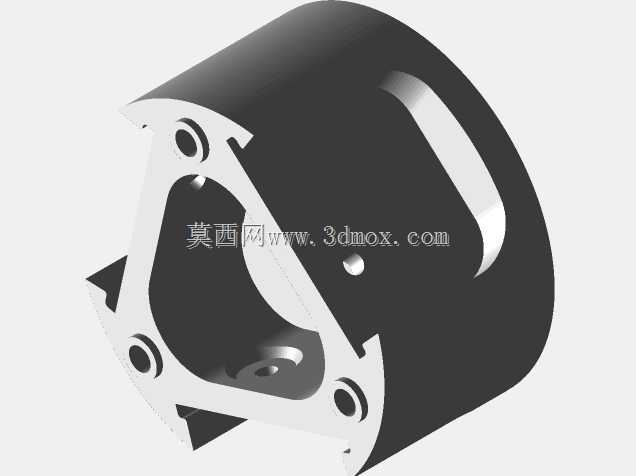

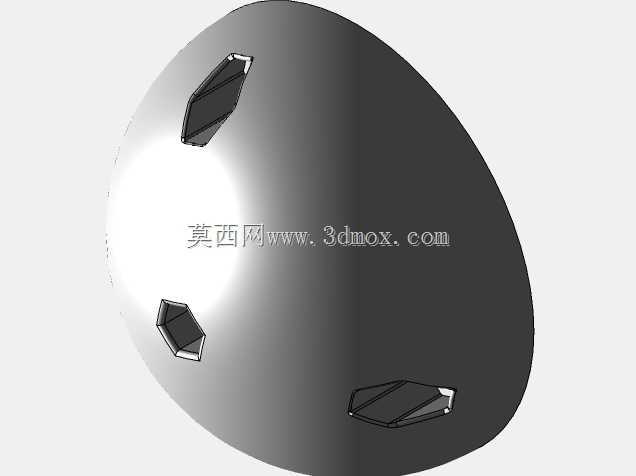

　　轮毂部分采用近似球形的紧凑外形，三片叶片从球体表面自然延展出来，使外形在层叠成型时具有较稳定的截面变化。轮毂上预留有安装孔位，可用于与小型电机轴、联轴器或锁紧件配合。孔位周围保留实体材料，不做大面积镂空，这样在传递扭矩时能够减少孔壁压溃和开裂风险。对于模型推进场景，轮毂前端的圆弧面还可以降低入口处流体扰动，使来流更平顺地进入叶片工作区域。

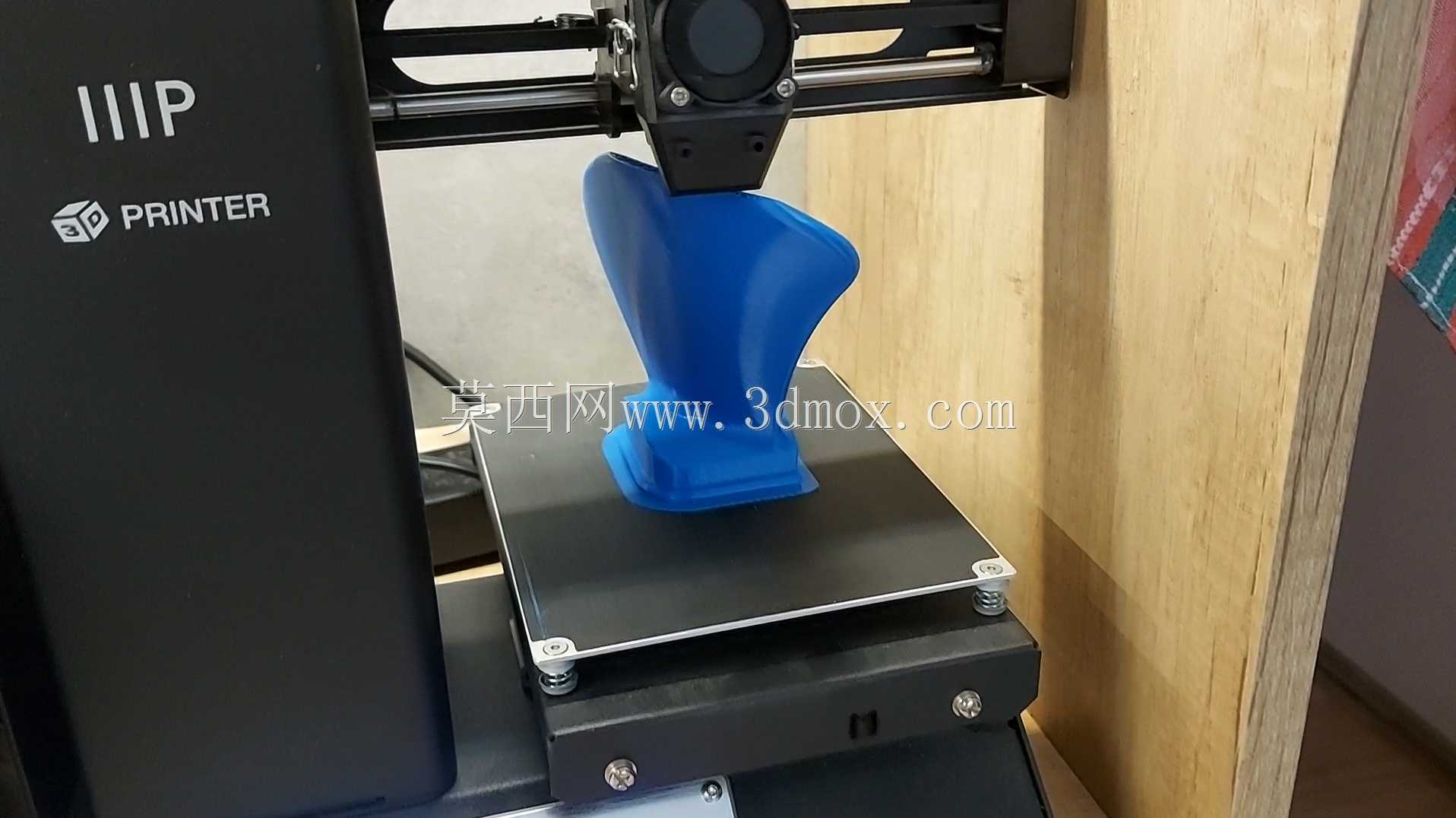

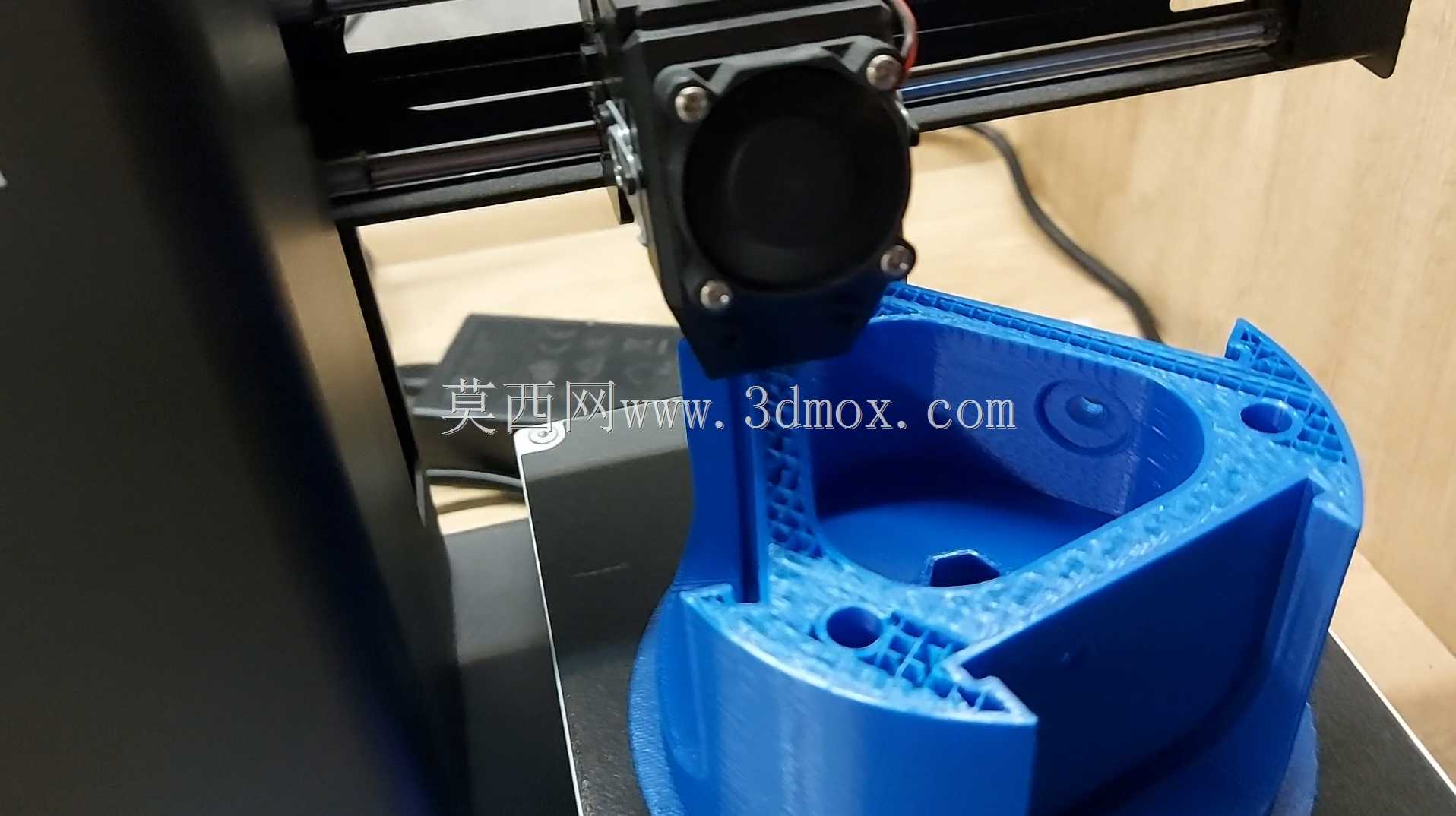

　　设计思路上，该结构优先考虑无支撑或少支撑打印。叶片虽然具有空间扭角，但各截面沿成型方向逐步变化，悬垂角度控制在较容易成型的范围内；叶背与叶面之间没有深槽、倒扣或封闭空腔，打印完成后不需要清理复杂内腔。中心轮毂作为主要承载区，截面厚实，能够在底层附着和上层堆积过程中提供稳定基础。叶片根部到叶尖的厚度逐渐减小，既符合受力分布，也减少了材料用量。对于桌面设备常见的平台尺寸限制，这种一体式结构不需要拆分装配，单件即可完成主要功能验证。

　　外形边界方面，螺旋桨的最大外缘由三片叶尖确定，选型时需要把旋转直径作为安装空间的首要约束。装配到船体或风道内时，叶尖与护圈、管壁、船底结构之间应保留径向间隙，避免旋转过程中因振动、轴系偏摆或热变形产生擦碰。轴向尺寸主要由轮毂宽度和叶片前后缘位置决定，电机轴伸入轮毂后，应保证轴端不超出影响流体入口的轮廓，同时锁紧件不能干涉叶片根部曲面。若用于水面推进，还需结合浸没深度判断叶片入水范围，使三片叶片在工作姿态下能够稳定吃水，减少吸气和空化带来的效率波动。

　　从结构工程角度看，叶片的扭角分布决定了不同半径处的攻角。靠近轮毂的位置线速度较低，叶片角通常更大；靠近叶尖线速度较高，叶片角逐渐减小，这样可以让沿半径方向的流体做功更均匀。模型在曲面建立时保留了这种由根到尖的连续扭转关系，没有采用简单平板叶片替代，因此在低速旋转时能够获得更明确的轴向推动效果。对于教学或实验用途，该结构也便于观察叶片角、叶型弯曲和旋转方向之间的关系。

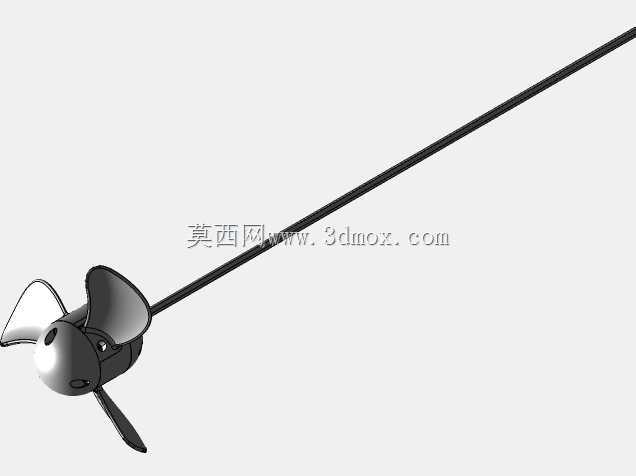

　　安装配合上，轮毂孔需要与输出轴保持同轴。若采用过盈配合，孔壁应考虑打印材料的收缩和层间强度；若采用顶丝锁紧，则应在轮毂侧面保留平整锁紧区域，使顶丝端部能够可靠压在轴的平面或凹槽上。三片叶片质量分布对称，理论上有利于降低旋转振动，但实际打印后仍需检查叶尖高度差和表面翘曲。对于转速较高的使用场景，可在成型后对叶片进行简单打磨和静平衡校验，避免单片质量偏差引起轴系振动。

　　该零件适合在小型设备开发早期承担功能验证作用。设计者可以根据推力需求缩放外径，或在保持轮毂接口不变的情况下调整叶片宽度、扭角和叶尖形状。由于整体没有复杂装配关系，修改后的曲面可以直接用于成型验证，通过实测转速、电流、推力和流动状态，再反向修正叶型参数。这种从三维曲面到实体样件的快速闭环，尤其适合小型推进器、散热风扇和模型流体装置的迭代开发。
