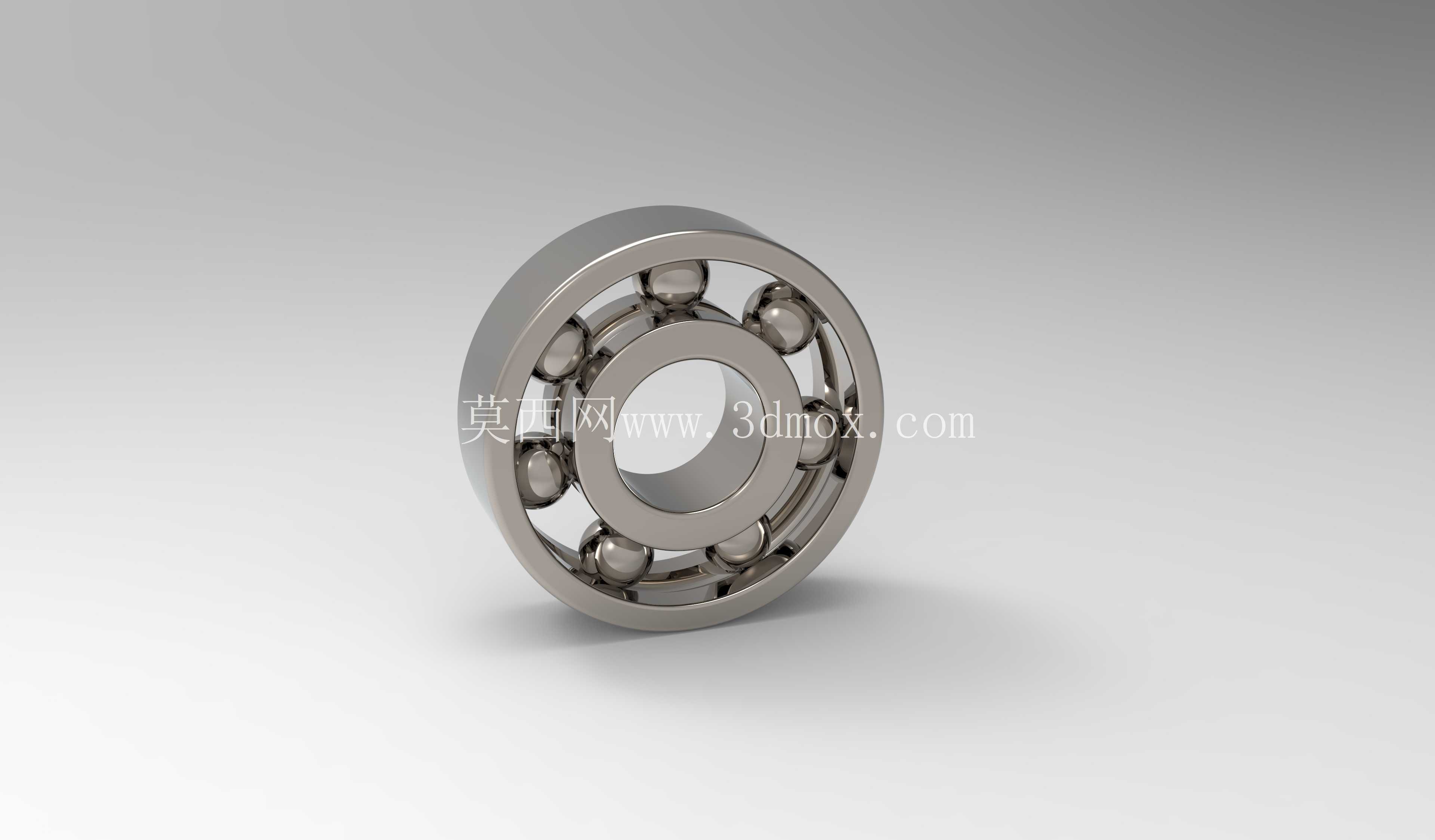

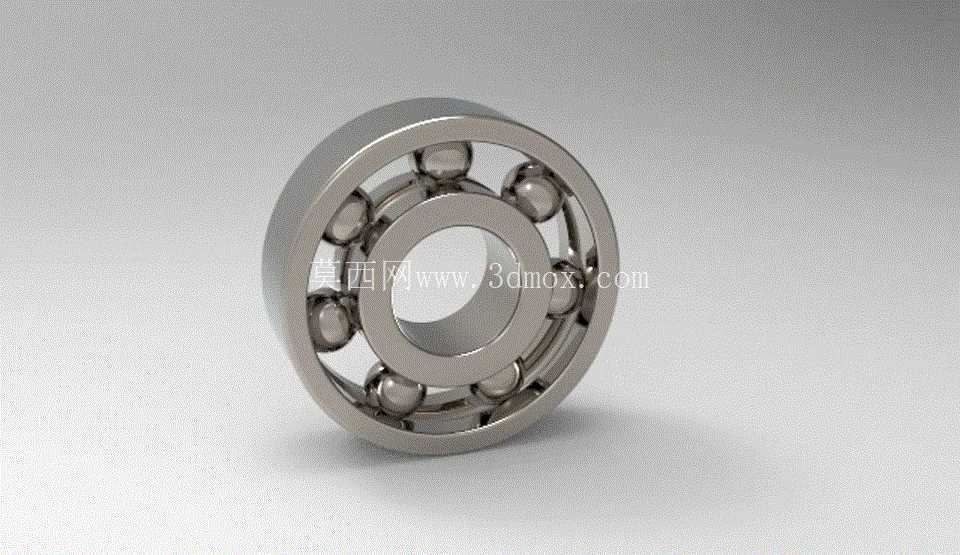

6201型深沟滚珠轴承结构三维数模

　　在各类旋转传动场景中，滚珠轴承是应用覆盖范围最广的支撑类基础零件，小到家用电动工具的输出轴、自行车花鼓，大到工业输送线辊筒、中小型电机转子、减速机输入输出端，都能见到这类标准件的身影。本次呈现的6201规格深沟滚珠轴承，是日常设备维护、非标传动结构设计中出镜率极高的型号，建模过程完全贴合实际零件的装配逻辑与尺寸边界，可直接用于装配干涉校验、机构运动仿真环节。

　　从实际功能来看，这类滚珠轴承的核心作用是承接旋转轴的径向载荷，同时可承受一定比例的轴向载荷，通过内圈、外圈之间的滚动体将滑动摩擦转化为滚动摩擦，大幅降低轴系运转过程中的阻力损耗，减少配合面的磨损量，延长整套传动机构的使用寿命。建模时首先确定了零件的外形尺寸边界，整体外径32mm、内圈孔径12mm、装配总厚度10mm，所有尺寸公差带参考常规级深沟球轴承的通用标准预留，方便设计人员在做装配选型时直接匹配对应轴径、轴承座孔的配合尺寸，不用反复核对基础安装参数。

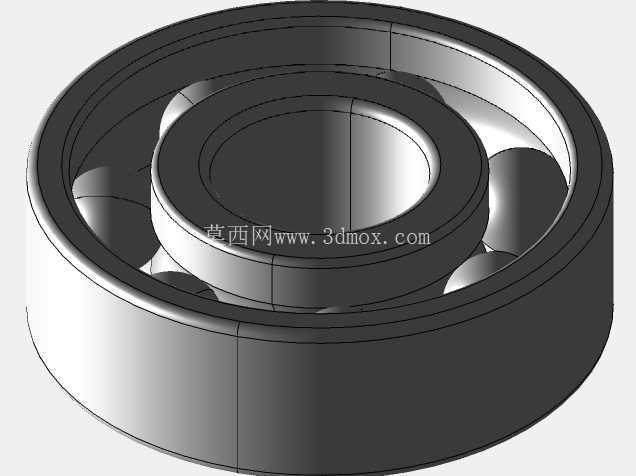

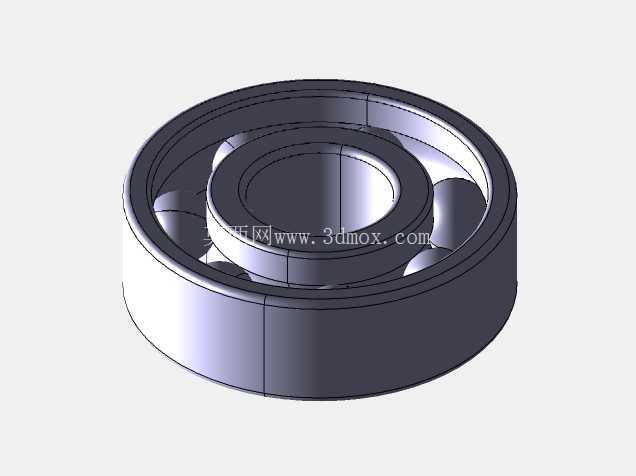

　　结构设计层面，模型完整还原了深沟球轴承的全部组成部分：带滚道的内圈、外圈，均匀排布的钢质滚珠，以及分隔滚珠避免相互摩擦的保持架。内圈与轴采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡配合起固定支撑作用，滚道的曲率半径略大于滚珠半径，保证滚珠在滚道内顺畅滚动的同时，不会出现径向窜动。保持架采用浪形冲压结构的常规设计，兜孔间隙控制在合理范围，既可以将每颗滚珠等距分隔，避免运转过程中滚珠相互碰撞摩擦，又不会限制滚珠自身的自转运动，还原真实轴承的运转逻辑。

　　在实际设备选型应用中，这类小尺寸深沟球轴承多用于载荷不大、转速中等的传动场景，比如小型输送带的从动辊支撑、家用风扇电机的转子支撑、电动自行车的转动副、3D打印机的传动辊轴座等场景。建模过程中特意还原了零件的倒角细节：内圈孔两端、外圈外圆两端都做了微小的装配引导倒角，避免装配时尖锐棱边刮伤轴表面或者轴承座孔壁，也方便安装时快速对位，不会出现卡滞问题。滚道表面的建模精度控制在合理范围，既保证运动仿真时滚珠与滚道的接触关系符合实际工况，又不会因为面数过多影响整体装配体的运行流畅度。

　　很多刚接触机械设计的人员在做轴系设计时，容易忽略轴承安装的轴向定位细节，这个模型也可以作为教学演示的载体：内圈的轴向定位通常靠轴肩贴合内圈端面，外圈靠轴承座孔的台肩贴合外圈端面，预留的尺寸刚好匹配12mm轴径对应的标准轴肩高度、32mm轴承孔对应的台肩高度，不会出现轴肩过高顶到保持架、或者台肩过低无法有效固定外圈的问题。同时模型的各零件都是独立可拆分的结构，可直接用于爆炸视图制作、装配工艺演示，帮助新人快速理解深沟球轴承的装配顺序与配合关系。

　　从工况适配角度来说，这类开式深沟球轴承适合在清洁、有定期润滑的工况下使用，设计人员如果需要做密封结构的衍生设计，也可以在这个模型的基础上，在内圈和外圈的密封槽位置加装防尘盖或者密封圈，快速衍生出2Z、2RS等不同密封形式的同规格轴承模型，不用从零开始重建基础结构，大幅提升建模效率。在做运动仿真时，给内圈添加旋转驱动、给滚珠添加自转与公转的配合关系，就可以直观演示轴承运转时各部件的运动状态，验证保持架的运动间隙是否合理，有没有出现结构干涉的问题。
