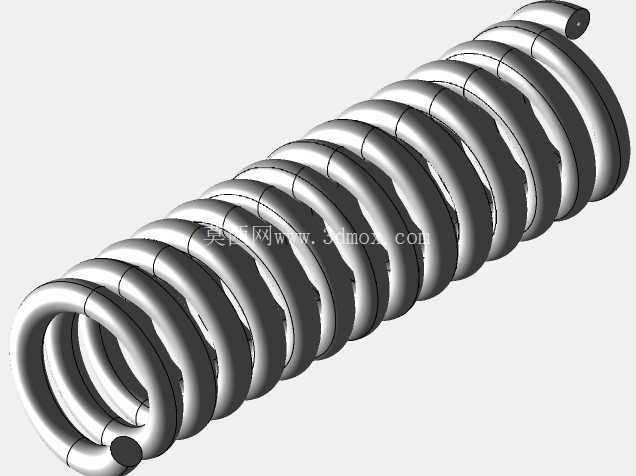

减压阀配套圆柱螺旋压缩弹簧结构

　　在流体压力调控类阀门的内部结构中，弹性蓄能元件的性能直接决定了阀组的压力响应精度与工况稳定性，这款圆柱螺旋压缩弹簧正是适配减压阀工况的核心弹性部件。从实际应用场景来看，这类弹簧广泛搭载于给排水系统、工业气动回路、液压传动支路中的直动式或先导式减压阀内部，承担着阀瓣复位、压力阈值反馈、开度动态调节的核心作用，当阀后压力出现波动时，弹簧的压缩量会随介质推力变化实时改变，带动阀瓣调整通流截面面积，最终将阀后压力稳定在预设区间内，避免下游管路、仪表、执行元件因超压出现损坏或动作失准。

　　从功能特性层面来看，这款弹簧采用等节距圆柱螺旋结构设计，线径、中径、有效圈数的参数匹配减压阀常规调压区间的刚度需求，在额定压缩行程内，弹簧的刚度线性度表现稳定，不会出现力值突变导致的阀组压力震荡，两端的并圈磨平处理能够保证弹簧安装后端面与支撑座、阀瓣座的贴合度，避免工作过程中出现偏载、侧弯，有效降低弹簧与周边零件的异常磨损，延长阀组的整体维护周期。弹簧的工作行程覆盖减压阀从全闭到全开的阀瓣位移范围，在最大压缩量下不会出现并圈触底的情况，预留了足够的压力过载缓冲余量，避免极端工况下弹簧发生塑性变形失效。

　　从设计思路的工程逻辑出发，这款弹簧的建模过程完全遵循机械设计手册中圆柱螺旋压缩弹簧的设计规范，首先根据减压阀的额定调压范围、阀瓣有效作用面积计算出所需的弹簧刚度范围，再结合阀腔内部的安装空间确定弹簧的中径、自由高度参数，随后通过有效圈数的调整匹配目标刚度值，同时校核弹簧的疲劳强度、切应力极限，确保其在长期往复压缩工况下的使用寿命。建模过程中对弹簧端部的并圈、磨平结构做了精准还原，没有简化掉安装贴合面的结构细节，能够直接导入阀组装配体中做干涉检查、运动仿真，验证弹簧在全行程内与阀腔内壁、导向套、阀杆之间是否存在剐蹭，提前排查装配风险。

　　从外形尺寸与安装边界来看，这款弹簧的外径尺寸小于减压阀阀腔的内部导向通径，安装后弹簧外壁与阀腔内壁之间预留了均匀的径向间隙，避免工作过程中弹簧与腔壁发生摩擦卡滞；弹簧的内径大于配套阀杆或导向柱的外径，保证弹簧能够顺畅沿导向件做轴向伸缩，不会出现卡涩；自由高度匹配阀组全开状态下的安装空间尺寸，预压量设置符合减压阀的初始压力设定要求，安装后不需要额外调整垫片厚度即可满足初始预紧力需求，两端磨平后的端面垂直度符合通用弹簧的形位公差要求，能够保证弹簧受力方向与阀瓣运动方向同轴，避免阀瓣出现偏磨导致的内漏问题。在实际选型替换过程中，工程人员可以直接将该模型导入装配环境，匹配现有减压阀的安装尺寸，快速验证替换弹簧的适配性，不需要反复测绘实物参数，大幅缩短阀组改型、备件替换的设计周期。
