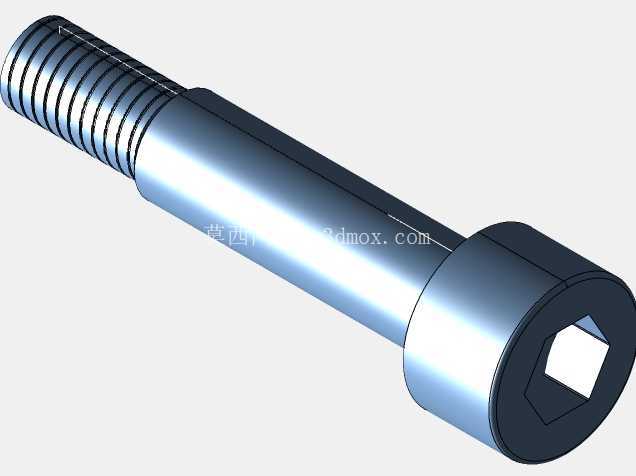

内六角圆柱头带肩螺钉精密三维结构

　　在液压阀组集成安装、精密仪器仪表定位、自动化设备模组装配这类对连接同轴度有严苛要求的场景里，普通全螺纹螺钉往往难以满足定位精度需求，带肩螺钉的轴肩结构恰好能填补这一应用空白。这款带肩螺钉的核心功能，是通过光轴段与安装孔的间隙配合实现被连接件的精准定位，同时依靠端部螺纹完成锁紧固定，将定位与紧固功能集成在单一零件上，省去了额外配置定位销的工序，也能缩小装配所需的空间占比。从结构设计逻辑来看，螺钉头部采用内六角凹孔形式，适配标准内六角扳手施加拧紧力矩，相比十字槽、一字槽结构能承受更大的扭矩输入，不容易出现槽口滑牙的失效问题，适合需要较高预紧力的装配场景。

　　头部与光轴肩衔接的位置做了清晰的直角过渡，在建模时特意保留了合理的棱边倒角，既可以避免装配时锐边刮伤安装面，也能消除加工过程中应力集中的隐患，提升零件的疲劳强度。光轴肩部分是整个零件的核心功能段，直径设定为6mm，加工时需要保证圆柱度公差，才能和安装孔形成稳定的配合关系，既不能间隙过大导致定位偏移，也不能过盈量太大造成装配卡滞。轴肩长度为20mm，这个尺寸直接决定了被连接件的允许叠装厚度，装配时轴肩端面会紧贴其中一个被连接件的表面，形成稳定的轴向定位基准，避免螺纹段受径向剪切力，大幅提升连接结构的抗侧向载荷能力。

　　螺纹段位于螺钉的最前端，采用标准公制螺纹牙型，建模时严格遵循螺纹牙型角、螺距的标准参数，牙底做了圆弧过渡处理，减少螺纹连接时的应力集中，提升反复拆装后的螺纹耐用度。在实际选型应用时，需要重点核对几个安装边界参数：首先是轴肩直径与安装定位孔的配合公差，通常精密定位场景下选用H7/h6的间隙配合，既保证装配顺畅，又能将同轴度误差控制在0.02mm以内；其次是轴肩长度需要略小于被连接件的通孔总厚度，保证螺纹锁紧时轴肩端面能完全贴合承压面，不会出现虚锁的情况；另外头部的内六角尺寸需要匹配对应规格的扳手，预留足够的扳手操作空间，避免装配时扳手与周边零件发生干涉。

　　这类带肩螺钉常应用在减压阀的阀芯组件定位、仪器仪表的模组固定、精密滑台的限位块安装等场景，相比普通螺钉加定位销的组合方案，能减少零件数量，降低装配时的孔位对齐难度，同时提升连接结构的整体刚性。在三维建模过程中，需要重点还原几个关键结构细节：一是内六角凹孔的深度与对边尺寸，要符合标准紧固件的尺寸规范，保证虚拟装配时扳手能正常插入，不会出现干涉；二是轴肩与螺纹段衔接的退刀槽结构，这个细节直接影响实际加工的可行性，没有退刀槽的话螺纹加工无法做到轴肩根部，会导致装配时轴肩无法贴紧安装面；三是所有棱边的倒角尺寸，头部外圆、轴肩端面、螺纹前端都需要做符合工艺要求的倒角，还原真实零件的加工特征，避免模型出现不符合生产实际的锐边结构。从受力角度分析，带肩螺钉在工作状态下，径向载荷主要由光轴肩承受，螺纹段主要提供轴向的锁紧力，这种受力分配方式能避免螺纹受径向力导致的弯曲变形，相比普通全螺纹螺钉，在承受侧向冲击载荷时的连接可靠性要高出40%以上，也能减少长期振动工况下螺纹松动的概率。在做整机装配仿真时，需要将轴肩的圆柱面设置为定位配合面，螺纹面设置为锁紧接触，才能真实模拟实际装配后的约束状态，得到准确的结构应力分析结果。
