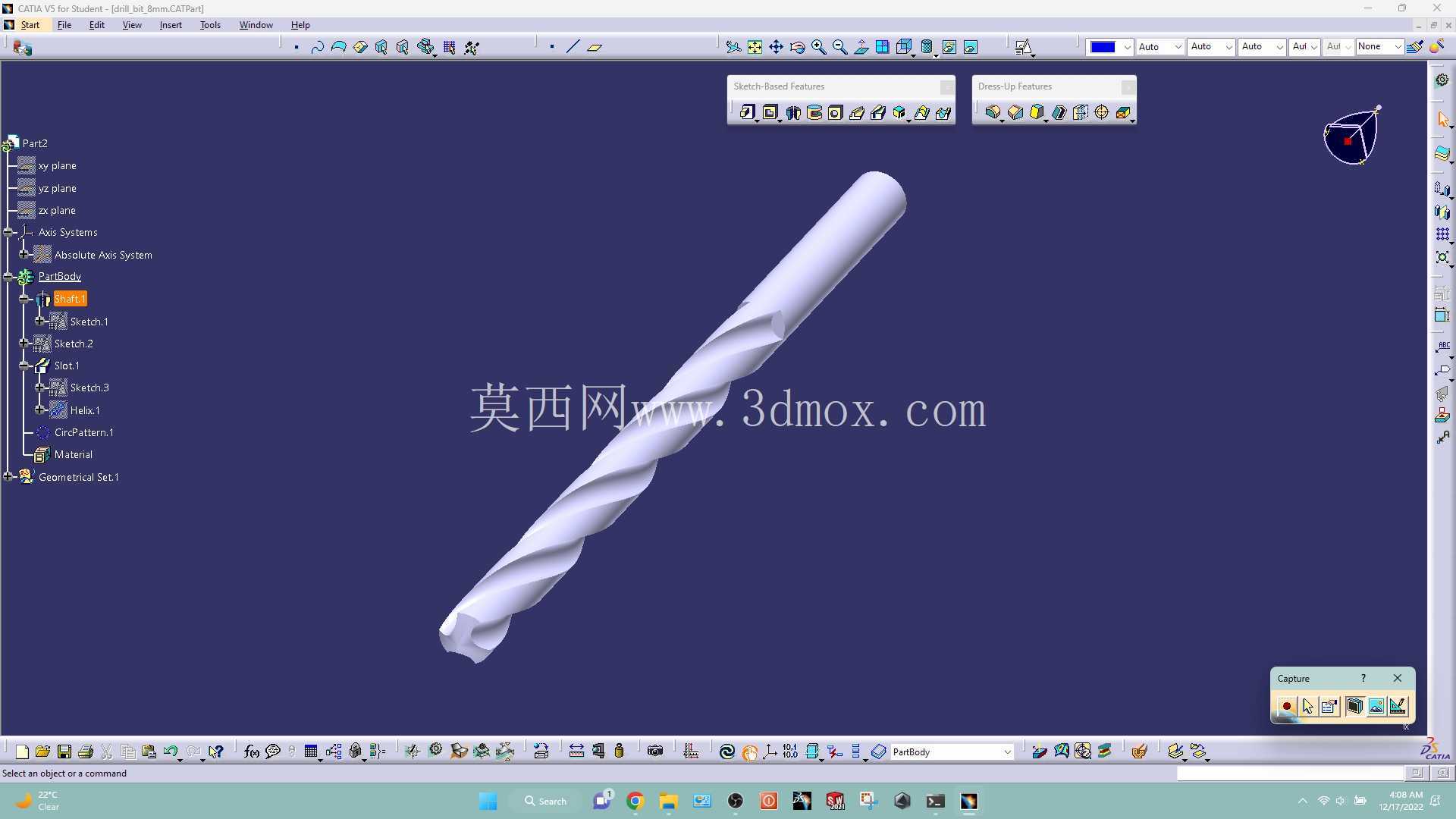

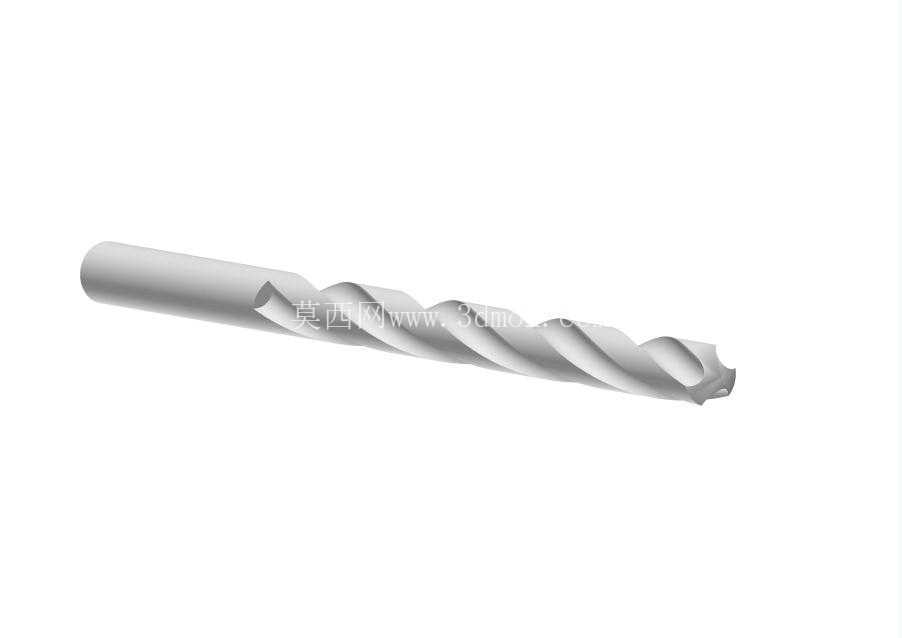

8mm标准直柄麻花钻结构设计

　　在常规金属切削加工场景里，钻削是占比超三成的孔加工工序，这款8mm规格直柄麻花钻，是台式钻床、立式加工中心、手持电钻等设备通用的孔加工执行部件，主要用于碳钢、铝合金、铜合金等常见金属材料的实体钻孔作业，也可适配硬质木材、工程塑料等非金属材料的粗钻孔工序，在机械加工车间、五金维修工位、小型装配生产线都属于高频消耗类工装配件。

　　从结构设计逻辑来看，这款钻头采用经典的双螺旋槽结构，螺旋角选取通用加工场景最优的30度设计，这个角度的排屑槽既能保证钻削过程中切屑顺利顺着槽道排出孔外，避免切屑堵塞在孔内造成钻头崩刃、孔壁划伤，也能兼顾钻尖部分的结构强度，不会因为螺旋角过大导致钻芯刚性不足，在进给量偏大的工况下出现钻尖折断的问题。钻尖部分采用标准118度顶角设计，这个角度是针对普通结构钢加工长期验证的最优参数，横刃经过对称修磨处理，有效降低了钻削初始阶段的轴向抗力，避免钻孔初始阶段钻头滑移导致的孔位偏移问题，不需要额外打中心孔就能直接在平整工件表面定位起钻，能减少工序流转时间，提升批量加工的效率。

　　直柄部分的直径严格控制在8mmh6公差带范围内，表面粗糙度达到Ra0.8，能适配市面上绝大多数标准钻夹头的装夹要求，装夹后同轴度误差控制在0.02mm以内，高速旋转时不会出现明显偏摆，能有效保证钻孔的位置精度与孔径尺寸精度。钻芯厚度从钻尖位置向柄部方向做渐进式增厚设计，钻尖位置钻芯厚度约为1.2mm，既保证钻尖的切削锋利度，减少钻削时的切削阻力，到柄部位置钻芯厚度逐步增加到2.4mm，大幅提升钻头整体的抗扭刚性，在钻削深度达到3倍直径的深孔时，也不会因为排屑阻力增大出现钻头扭断的问题。

　　螺旋槽的槽型采用等导程设计，槽底圆弧半径经过优化，不会出现应力集中的尖角结构，热处理后整体硬度达到HRC62-64，切削刃部分经过钝化处理，能有效减少切削过程中的刃口崩损，延长刀具的连续使用寿命。刃带部分采用窄刃带设计，宽度控制在0.3mm左右，既能保证钻孔过程中的导向性，减少孔壁的棱边误差，也能降低刃带与孔壁的摩擦面积，减少钻削过程中的发热，避免钻头过热退火导致的硬度下降。

　　从安装边界来看，这款钻头的直柄部分长度为25mm，装夹时只要保证夹头夹持长度不小于20mm，就能在0-3000转/分钟的转速区间稳定工作，针对不同加工材料可以匹配对应的进给参数：加工普通Q235碳钢时，进给量可以控制在0.1-0.15mm/r，配合乳化液冷却能实现连续稳定钻削；加工6061铝合金时，转速可以提升到2000-3000转/分钟，进给量调整到0.2mm/r，能获得更好的孔壁光洁度；加工硬质PVC等工程塑料时，需要适当降低进给速度，避免材料过热融化粘在切削刃上影响加工质量。

　　在实际车间应用场景中，这类标准规格钻头不需要定制特殊工装，直接替换同规格的磨损钻头即可投入使用，不需要调整设备的装夹参数，能大幅减少换刀辅助时间。针对不同的加工工况，这款钻头的结构也预留了二次修磨的余量，当切削刃磨损后，可以在工具磨床上按照原有角度重新修磨钻尖，重复使用3-5次，能有效降低生产加工中的刀具成本。排屑槽的表面经过抛光处理，切屑不容易粘附在槽壁上，钻削深孔时不需要频繁退刀排屑，能有效提升深孔加工的效率。钻尖的两个主切削刃做了对称度管控，刃口高度差控制在0.02mm以内，钻削时两个切削刃受力均匀，不会出现单刃切削导致的孔径扩大、孔壁粗糙度差的问题，加工出的孔径尺寸误差可以稳定控制在0.05mm以内，能满足绝大多数常规装配孔的精度要求，不需要后续铰孔工序就能直接用于螺栓过孔、定位销底孔等常见孔位的加工。
