简易玩具类踩踏控制踏板结构设计

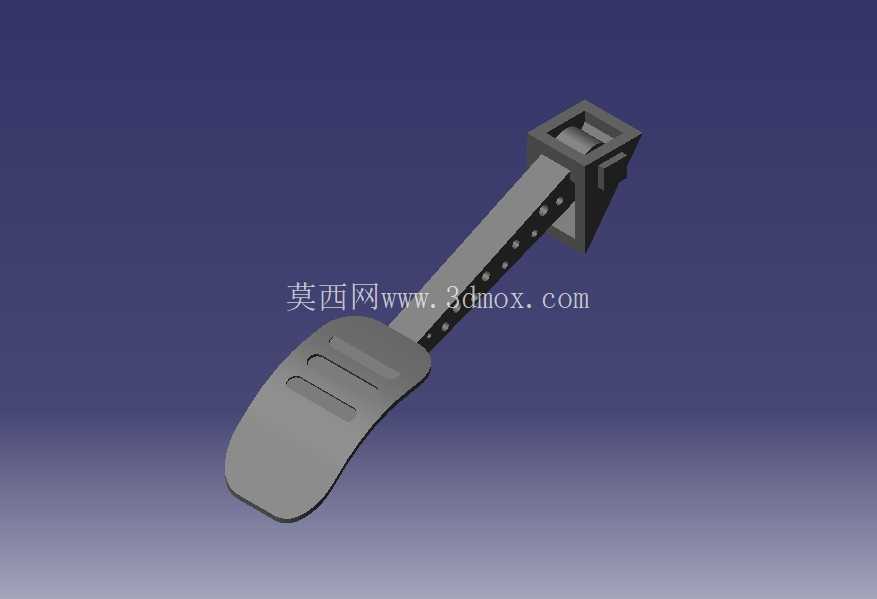

　　这类踏板结构最初的设计出发点，是适配小型脚踏控制类玩具的动力通断与行程调节需求，在实际应用场景中，除了玩具类产品，也可经过尺寸缩放与强度校核后，适配小型实训设备、低压气动回路的脚踏触发端，作为人工输入指令的直接交互部件。从结构组成来看，整个踏板分为踩踏接触段、连接支撑臂、基座安装段三个核心部分，踩踏接触段采用符合人体脚掌踩踏弧度的曲面造型，表面设置三道平行的防滑凹槽，避免踩踏过程中脚掌滑脱，接触边缘做了大圆角过渡处理，没有尖锐棱角，适配玩具类产品的安全设计要求，即使是儿童使用也不会出现刮蹭划伤的问题。

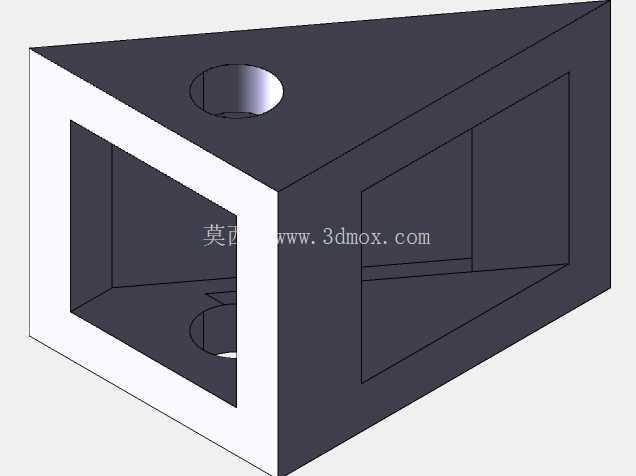

　　连接支撑臂采用长条形变截面设计，从基座端到踩踏端截面厚度逐步递减，既保证了踩踏受力时的结构刚性，不会出现横向弯折变形，又尽可能控制了整体重量，臂身侧面均匀排布的圆形凹点，一方面是作为注塑成型时的应力释放结构，避免壁厚不均导致的缩痕问题，另一方面也能在视觉上弱化长直臂的单调感，同时在装配时可以作为行程标识的参考点位，调试踩踏行程时快速判断臂身的下压位移量。基座部分采用方盒式腔体结构，内部预留了触发元件的安装空间，可以根据实际使用需求安装微动开关、电位器或者小型气动阀的触发顶杆，腔体侧面设置了卡扣式安装位，不需要额外打螺丝就能固定内部的触发元件，基座底部预留了两个对称的安装孔位，安装边界尺寸控制在40mm见方的范围内，可以直接通过M4螺丝固定在设备的安装平面上，不需要额外设计转接支架。设计过程中首先考虑的是踩踏行程的合理性，整个踏板的有效下压行程控制在15mm范围内，踩踏力设置在15N到20N之间，既不会因为踩踏力过小导致误触发，也不会因为力值过大造成长时间踩踏的疲劳感，支撑臂与基座的连接位置采用了一体化的铰接结构，没有额外的销轴零件，减少了装配工序，铰接位置的转动间隙控制在0.2mm以内，避免踩踏过程中出现左右晃动感，同时预留了足够的耐磨余量，即使经过上万次的踩踏循环，铰接位置的磨损量也不会影响触发精度。

　　在实际选型适配时，需要注意安装平面的平面度误差不能超过0.5mm，否则基座固定后会出现受力不均，导致支撑臂转动卡滞，踏板的踩踏端距离安装平面的初始高度为65mm，适配多数坐姿下的脚掌踩踏高度，不需要额外垫高安装面。如果是用于气动回路的触发场景，可以在基座腔体内加装小型顶杆，直接对接二位三通阀的阀杆，踩踏时直接推动阀杆换向，松开后依靠阀杆自身的复位弹簧带动踏板回位，不需要额外加装复位弹簧，简化整体结构；如果是用于电子信号触发，可在腔体内安装线性电位器，将支撑臂的转动角度转化为电阻信号输出，实现踩踏行程与输出信号的线性对应，满足油门类的线性控制需求，也可以安装微动开关实现刹车类的通断信号触发，两种触发方式可以共用同一套踏板结构，只需要更换内部的触发元件即可，具备较强的通用性。

　　结构的壁厚设置上，踩踏接触段壁厚为2.5mm，支撑臂壁厚为3mm，基座腔体壁厚为2mm，全部采用等壁厚设计，适配注塑成型工艺要求，拔模角度统一设置为1.5度，不需要复杂的模具抽芯结构，开模成本较低，适合批量生产。在三维建模过程中，所有的圆角过渡都做了相切连续处理，没有出现碎面或者尖角，后续如果需要做有限元受力分析，可以直接导入仿真软件划分网格，不需要额外做几何修复，铰接位置的配合面做了0.1mm的间隙预留，装配时不会出现过盈卡滞的问题，同时也不会因为间隙过大导致晃动。
