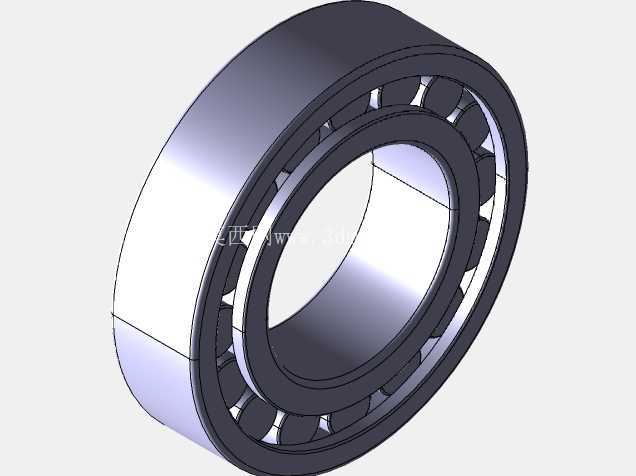

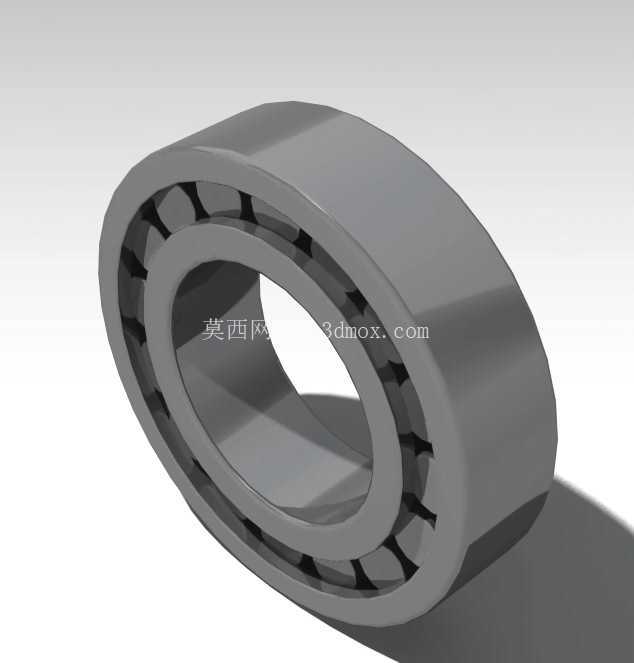

单列圆柱滚子轴承d60D100B28结构设计

　　在各类重载旋转传动场景中，径向载荷的稳定承载一直是支撑结构设计的核心考量点，这款单列圆柱滚子轴承的结构设计，正是针对中等转速、大径向载荷的传动工况做的定向优化。从实际应用场景来看，这类轴承广泛适配在机床主轴的非定位端、中型减速机的中间轴支撑、输送设备的辊筒传动端、农用机械的轮系支撑位置，这类场景的共性是工作过程中径向载荷占比超过80%，同时轴系在运行中会存在一定量的热伸长量，需要支撑部件具备一定的轴向位移补偿能力，避免轴系因为热胀冷缩产生额外的附加应力，造成轴承过早疲劳失效。

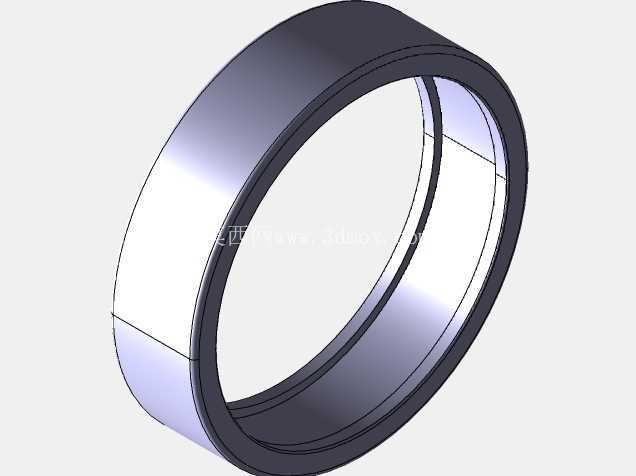

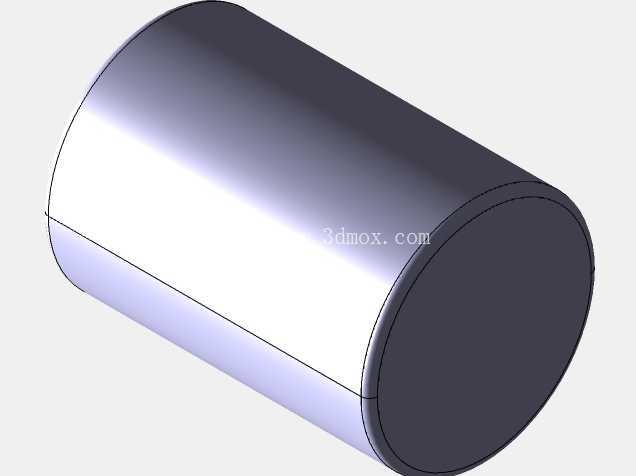

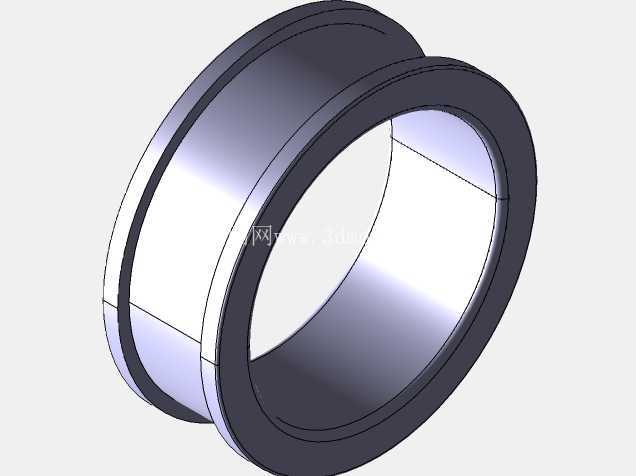

　　从功能特性层面来说，这款单列圆柱滚子轴承采用线接触的滚动体设计，和同尺寸的深沟球轴承相比，径向承载能力可以提升40%以上，非常适合冲击载荷较小、持续径向载荷较大的连续运转工况。轴承的内圈带双挡边、外圈无挡边的结构设计，让内圈组件和外圈可以在轴向方向实现相对位移，在轴系受热伸长的时候，位移量可以在轴承内部得到补偿，不需要额外在支撑端设计游动结构，简化了轴承座的加工难度，也降低了轴系装配的复杂度。滚动体采用均匀分布的圆柱滚子，通过保持架实现等间距分隔，避免滚动体在运转过程中发生相互摩擦碰撞，有效降低了运转过程中的温升和噪音，在常规润滑条件下可以稳定维持在中等转速区间长期运行。

　　设计思路上，这款轴承严格遵循滚动轴承的通用设计规范，核心尺寸参数完全适配标准安装位：内径60mm可以直接配合公差带为k6的轴颈安装，不需要额外做轴肩的特殊定制，外径100mm适配标准轴承座的孔位公差H7，宽度28mm的尺寸可以匹配标准的密封件、定位挡圈的安装尺寸，完全兼容现有同型号轴承的互换需求，不需要对原有设备的安装结构做任何修改就可以直接替换使用。滚道的设计上，内圈和外圈的滚道都做了对数曲线修形处理，避免滚子端部出现应力集中的问题，即使在轴系存在轻微不对中的情况下，也能让载荷均匀分布在整个滚子的接触线上，有效提升轴承的实际使用寿命。保持架采用冲压钢制浪形保持架，结构强度高，在有轻微冲击载荷的工况下也不会出现保持架断裂的问题，同时兜孔的间隙设计经过优化，既可以保证滚子的灵活转动，又不会出现滚子窜动量过大造成的运转异响。

　　安装边界层面，设计时已经充分考虑了现场装配的工艺需求：内圈的安装轴肩高度不超过7mm，外圈的轴承座挡肩高度不超过8mm，既可以保证足够的轴向定位强度，又能方便使用拉马等拆卸工具对轴承进行拆装维护，不会出现挡肩过高导致拆卸时无法卡住轴承套圈的问题。轴承的轴向游隙组别按照常规组级设计，适配常温下的通用安装工况，如果是高温、高速的特殊使用场景，也可以根据实际工况需求选配对应游隙组别的产品，不需要修改外形安装尺寸。润滑方式上既支持脂润滑也支持油润滑，轴承两侧预留了标准的密封件安装槽位，如果是有防尘、防杂质需求的使用场景，可以直接加装对应的密封圈或者防尘盖，不需要额外调整轴承的整体结构。

　　在实际选型匹配过程中，需要注意这类单列圆柱滚子轴承不能承受较大的轴向载荷，如果轴系存在双向轴向载荷的工况，需要和其他可以承受轴向力的轴承搭配使用，将径向承载和轴向承载的功能进行拆分，才能最大化发挥这类轴承的重载优势。装配过程中要注意压力只能施加在待压装的套圈端面，不能通过滚动体传递压装力，否则会造成滚道和滚子表面的压痕，直接影响轴承的运转精度和使用寿命。日常维护过程中，只需要按照对应的运维周期补充润滑脂或者更换润滑油，就可以保证轴承长期稳定运行，不需要做额外的特殊维护。
