RS60单排三十齿工业传动链轮

　　这款RS60规格、30齿的单排链轮，是链传动系统里承担动力传递的核心啮合零件，在各类工业输送线、农机传动单元、包装生产线、机床进给机构以及重载物流设备中都有广泛适配场景。链传动本身具备传动比恒定、重载下打滑率极低、适配多尘油污恶劣工况的特点，链轮作为和滚子链条直接配合的部件，齿形轮廓的加工精度直接决定整套传动机构的运行平稳性与使用寿命。

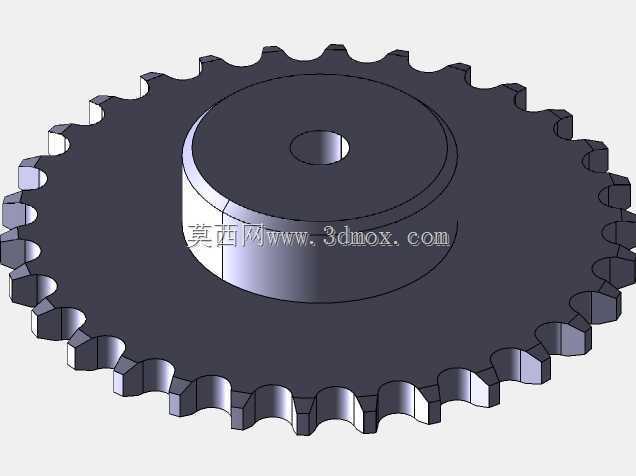

　　从结构设计逻辑来看，该链轮采用单侧凸起轮毂的盘式结构，中心预留轴孔用于和传动轴配合安装，轮毂段的轴向厚度大于轮盘本体，既可以提升轴孔配合段的接触长度，保证扭矩传递时键连接的受力面积充足，也能让链轮在轴上的轴向定位更可靠，避免高速运转时出现径向偏摆。轮盘外缘均匀分布30个适配RS60链条的啮合齿，齿槽轮廓按照对应链条节距、滚子外径参数做匹配设计，齿侧预留合理的啮合间隙，既可以保证链条滚子顺利进入齿槽完成啮合，也能在链条因磨损出现节距伸长后，仍有足够的适配余量，避免出现跳齿、卡滞故障。

　　实际选型应用中，30齿的齿数选择属于中低速重载传动的常用区间：齿数过少会导致传动时多边形效应明显，动载荷、冲击噪音大幅上升，加速链条和齿面的磨损；齿数过多则会在链条发生磨损伸长后极易出现跳齿脱链问题，30齿的参数刚好平衡了运转平稳性和使用寿命需求，适配转速区间通常在每分钟数百转的常规工业传动场景。RS60链条对应公制节距19.05毫米，单排额定承载能力可以覆盖多数中小型设备的动力传输需求，既可以用在电机和减速器之间的一级传动，也可以作为长距离输送线的末端驱动轮，带动输送链条完成物料移送。

　　安装边界层面，这类带单侧轮毂的链轮通常适配轴端安装场景，轮毂侧朝向轴的定位台阶，轮盘侧留出空间安装锁紧挡圈或者锁紧螺母，轴向固定方式可以选择平键连接加端盖压紧，也可以配合胀紧套实现无键连接，方便后期拆装维护。轮盘本体的厚度和单排链条的内节内宽匹配，安装时需要保证链轮和配对链轮的端面共面度，偏差过大会导致链条侧面偏磨，大幅缩短链条使用寿命。齿面部分在实际加工中通常会做高频淬火处理，提升齿面硬度以抵抗链条滚子的反复接触挤压，轮毂和轴孔区域则保留较好的韧性，避免冲击载荷下出现开裂。

　　三维建模过程中，齿形轮廓的绘制是核心环节，需要先根据链条参数确定节圆直径，再依次推导齿顶圆、齿根圆尺寸，按照标准齿槽轨迹生成单个齿形后通过圆周阵列得到全部轮齿，再叠加轮毂、中心孔、减重结构等特征，完整还原零件的真实加工形态，方便设计人员在整机装配时校验链轮和链条、机架护罩的干涉间隙，也能直接生成工程图用于后续的机加工生产。这类链轮在露天作业的农机、矿山给料设备里使用时，还可以在轮毂位置预留注油孔，定期对轴孔配合面和齿面进行润滑维护，进一步降低传动磨损，延长整套链传动机构的服役周期。
