奥尔德姆十字滑块联轴器结构设计

　　奥尔德姆联轴器也就是常说的十字滑块联轴器，在中小扭矩的平行轴传动场景里应用非常普遍，很多轻工输送设备、小型机床进给机构、包装线的动力传输工位都能看到这类结构的身影。它的核心作用是补偿两根被连接轴之间的径向偏移，相比刚性凸缘联轴器，它不需要安装时把两轴的同轴度调整到极高精度，能降低现场装配的调校难度，同时也能避免轴系因为对中偏差产生额外的附加弯矩，保护配套的轴承和电机输出端。

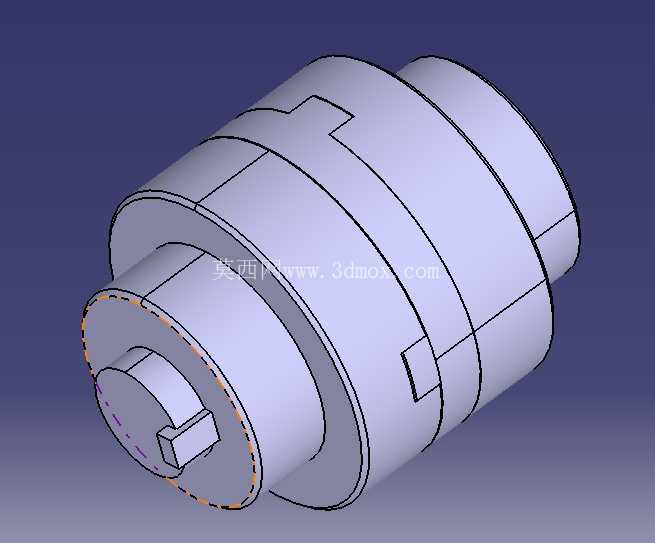

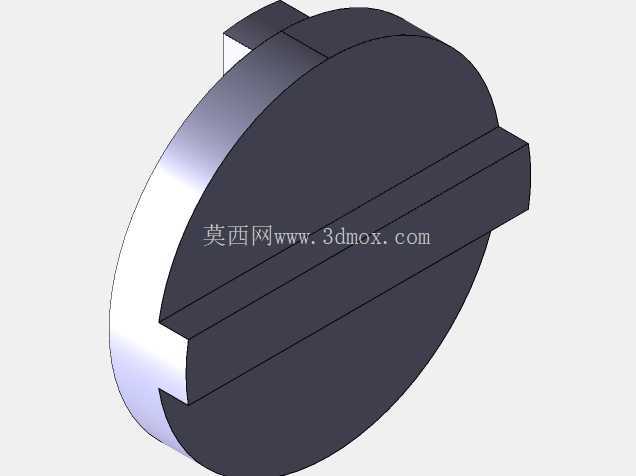

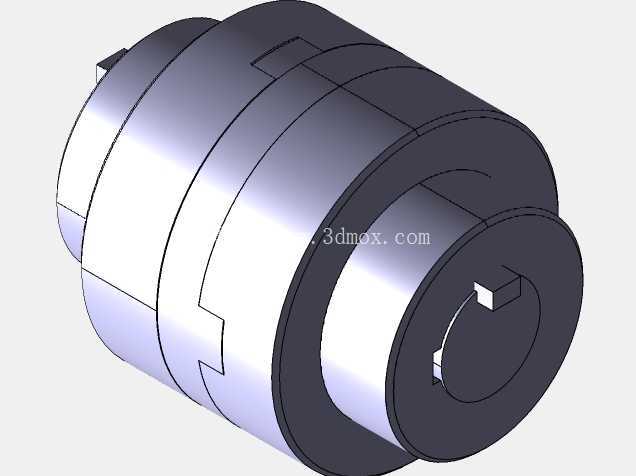

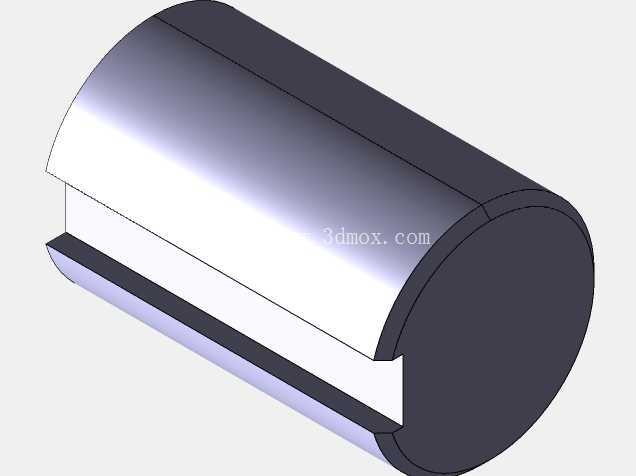

　　从结构设计逻辑来看，这套模型还原了奥尔德姆联轴器的经典三段式结构：两端是带轴孔和键槽的半联轴器，中间是十字滑块，滑块两侧的凸榫互相垂直，分别嵌入两个半联轴器端面的凹槽内。工作时中间滑块会在半联轴器的凹槽内做小幅滑动，以此抵消两轴的径向错位，这种结构没有弹性元件，属于刚性可移式联轴器，传动过程中不会产生弹性滞后带来的传动误差，适合对传动同步性有一定要求、但转速不算特别高的工况。要注意的是，滑块和凹槽之间的滑动摩擦会在高速运转时产生明显磨损和发热，所以这类联轴器通常适用的线速度不高，很多场景下会在滑块摩擦面预留润滑槽，定期加注润滑脂来降低磨损速率。

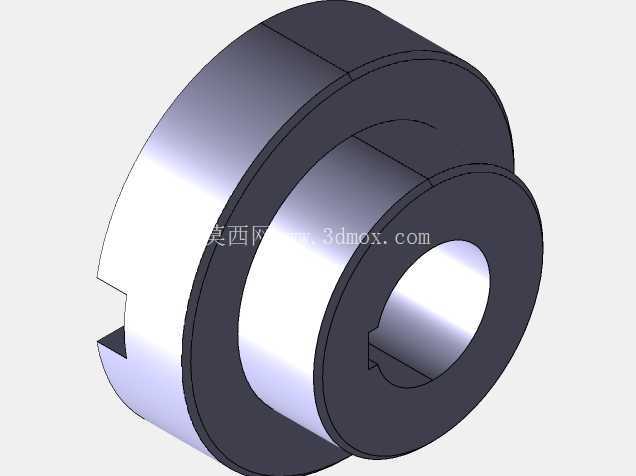

　　从外形和安装边界来看，两端半联轴器的轴孔是按照标准圆柱形轴伸设计的，键槽采用普通平键的配合尺寸，能直接和对应直径的电机轴、减速器输入轴配合安装。整体外形是阶梯圆柱结构，最大外径处的尺寸要和安装工位的周边预留间隙匹配，避免运转时和周边的机架、护罩产生干涉；轴向总长度要和两轴端的预留间距适配，安装时要保证中间滑块的两侧凸榫能完全嵌入半联轴器的凹槽，同时预留少量的轴向窜动间隙，避免轴系热胀冷缩时把结构顶死。半联轴器的端面凹槽和滑块凸榫的配合间隙设计很关键，间隙太小会导致滑动卡滞，补偿偏移的能力下降，间隙太大则会在正反转切换时产生明显的冲击回程，影响传动精度，建模时配合公差一般选H9/d9这类间隙配合，既能保证滑动顺畅，又不会有过大的空程。

　　在实际选型应用中，这类联轴器不适合用在冲击载荷很大、转速超过额定范围的工况，因为滑动摩擦面的磨损速度会随转速升高急剧加快，一旦滑块磨损过量，凸榫和凹槽的配合间隙变大，传动时的冲击和噪音会明显上升，严重时还会出现凸榫断裂的故障。另外它只能补偿径向偏移，对于角向偏移和轴向偏移的补偿能力很弱，如果现场轴系存在明显的角向不对中，就需要搭配其他类型的可移式联轴器组合使用，或者调整轴系安装位置。建模过程中要注意几个细节：中间滑块的两个凸榫的垂直度要严格保证，否则会导致两轴传动时出现别劲的情况；两端半联轴器的轴孔和端面凹槽的同轴度、对称度要符合形位公差要求，不然高速转动时会产生不平衡量，引发设备振动；键槽的位置要和凹槽的位置错开合理角度，避免键槽处的应力集中和凹槽的应力集中叠加，降低半联轴器的结构强度。很多新手建模时容易忽略滑块的倒角设计，实际上凸榫的端部和侧边都要做小倒角，一方面是装配时更容易导入凹槽，另一方面也能减少锐边对润滑脂的刮除，让摩擦面能留存足够的润滑介质。
