小型单页可拆卸平开合页结构设计

　　这款小型平开合页的设计初衷，是为了适配轻载工况下的转动连接需求，常见于小型设备检修门、仪器仪表舱门、薄型钣金防护盖板、小型机柜侧门这类需要频繁开合、但单扇门体重量不超过5kg的场景。不同于重载工业合页的厚重结构，这款合页在设计时优先控制了整体厚度与安装占用空间，单页片采用平直钢板冲压成型，页片边缘做了小圆角钝化处理，避免安装与使用过程中划伤操作人员，也能减少与安装面的剐蹭磨损。

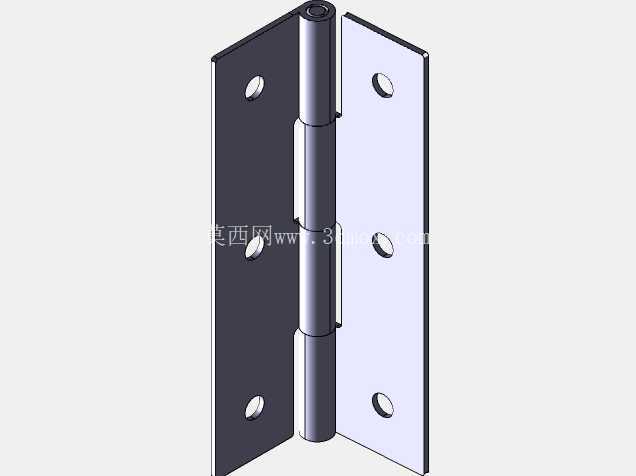

　　从结构功能来看，合页的转动副采用三段式卷边筒结构，中间段预留间隙用于匹配另一页片的单段卷边筒，穿入销轴后即可实现0-180度范围内的平顺转动，卷边筒的同轴度在建模时做了严格约束，避免装配后出现转动卡滞、页片错位的问题。页片上的三个安装孔采用等距排布设计，孔位中心距经过反复校核，既保证安装后受力均匀，也适配市面上常用的M3、M4规格自攻螺丝或机丝螺丝，安装时不需要额外扩孔或者调整孔位，能直接适配常规的薄钣金、木质、工程塑料安装基面。

　　设计过程中没有采用复杂的阻尼或者定位结构，核心是保证转动的顺滑性与长期使用的结构强度，页片厚度控制在1.5mm-2mm区间，既不会因为过薄导致受力后变形翘曲，也不会因为过厚增加不必要的重量与材料成本。卷边筒的内径与销轴采用间隙配合，预留了合理的装配公差，即使表面做喷塑、镀锌处理后，也不会因为涂层厚度导致转动受阻。安装边界方面，合页展开后的总长度控制在70mm左右，单页片宽度为20mm，转动时页片的回转半径不会超出页片边缘太多，安装时只需要在两个对接的安装面上预留出对应页片的贴合位置即可，不需要额外挖槽或者做避让结构，对安装空间的要求极低。

　　在实际应用场景中，这类小型合页的替换性很强，不需要定制特殊的安装尺寸，当原有设备上的合页出现断裂、销轴脱落、转动卡滞问题时，可以直接替换使用，不需要重新加工安装孔位。建模时对页片的受力变形做了模拟校核，当三个安装孔完全锁死、页片承受垂直方向的额定载荷时，页片最大变形量控制在0.1mm以内，卷边筒与销轴的接触应力也远低于材料的屈服强度，能够满足长期反复开合的使用需求。不同于外露式的长轴合页，这款合页的销轴隐藏在卷边筒内部，两端做了铆边处理，使用过程中不会出现销轴窜动、脱落的问题，也减少了灰尘、碎屑进入转动副的概率，在普通室内工况下不需要额外添加润滑就能保证长期转动顺畅。

　　针对不同的安装场景，这款合页的结构也支持小幅调整，如果是用于经常拆卸的门体，可以将销轴设计为可抽拉结构，只需要在卷边筒一端加工出插拔缺口，就能实现门体的快速拆卸，不需要拧下全部安装螺丝；如果是用于有一定振动的设备上，可以在销轴与卷边筒的配合面增加微小的阻尼纹路，避免门体因为设备振动自行开合。整体结构没有多余的装饰性设计，所有的几何特征都服务于安装与转动功能，建模时所有的圆角、倒角尺寸都统一规范，既方便后续的冲压模具开发，也能减少加工过程中的应力集中问题，提升零件的整体结构强度。
