带挂钩圆柱螺旋拉伸弹簧结构设计

　　这款带挂钩的圆柱螺旋拉伸弹簧，是机械传动与管路调压场景中十分常见的弹性蓄能零件，在减压阀这类压力调控设备里，它的核心作用是提供稳定的复位拉力，配合阀芯的位移变化实现压力阈值的动态平衡——当介质压力推动阀芯开启泄压通道时，弹簧被逐步拉伸储存弹性势能，待介质压力回落至设定区间，储存的弹力会拉动阀芯回归闭合位置，完成一次压力调节循环，整个过程中弹簧的拉力线性度直接决定了减压阀的调压精度与压力波动范围。

　　从结构设计逻辑来看，这款拉簧采用了等节距圆柱螺旋的主体构型，两端采用圆钩环一体成型结构，钩环的弯折位置做了平滑过渡处理，避免应力集中导致的早期断裂。主体簧圈部分的节距在自由状态下保持均匀，相邻簧圈之间预留了足够的拉伸变形余量，不会在额定工作行程内出现并圈摩擦的问题，既减少了工作过程中的异响与磨损，也保证了拉力输出的线性度。两端的挂钩采用与簧体同直径的线材弯折成型，挂钩的圆弧半径经过匹配计算，既保证了挂装时的连接强度，也避免了弯折半径过小导致的线材内部应力超标，在实际装配时，挂钩可以直接挂接在阀芯挂点与阀腔内部的固定挂座上，不需要额外设计连接紧固件，大幅简化了减压阀的内部装配流程。

　　在实际选型与安装适配层面，这款拉簧的外径尺寸需要匹配减压阀阀腔的内部安装空间，保证弹簧在伸缩过程中不会与阀腔内壁发生剐蹭，避免簧圈磨损导致的弹力衰减；自由长度需要适配阀芯的初始安装位置，保证在阀芯闭合状态下弹簧存在一定的初始预拉力，避免设备运行过程中出现阀芯晃动、压力调控滞后的问题。额定工作行程需要覆盖减压阀的全开至全闭的阀芯位移量，保证在最大开度位置弹簧的拉伸量仍处于材料的弹性变形区间内，不会出现塑性变形导致的弹力失效。线材直径的选择经过刚度匹配计算，在既定的有效圈数下，弹簧刚度刚好匹配减压阀的调压范围，不会出现刚度过大导致调压偏高、刚度过小导致压力无法稳定维持的问题。

　　从应用场景延伸来看，这类结构的拉簧除了用于减压阀的复位结构，还可以广泛应用在各类需要提供复位拉力、张紧力的机械结构中，比如自动化设备的往复机构复位、农机部件的张紧结构、自行车配件的回弹结构、各类工装夹具的夹紧复位等场景。设计过程中需要重点校核几个关键参数：首先是有效圈数，直接决定弹簧的刚度与最大变形量；其次是两端挂钩的角度，需要匹配实际安装时的挂点方向，避免安装后弹簧出现扭曲受力；再者是簧圈的端部并紧处理，这款拉簧的两端各有一圈并紧磨平的支撑圈，保证挂钩受力时簧圈不会出现歪斜，拉力始终沿着弹簧的中心轴线方向传递，避免出现侧向分力导致的弹簧弯曲、卡滞问题。

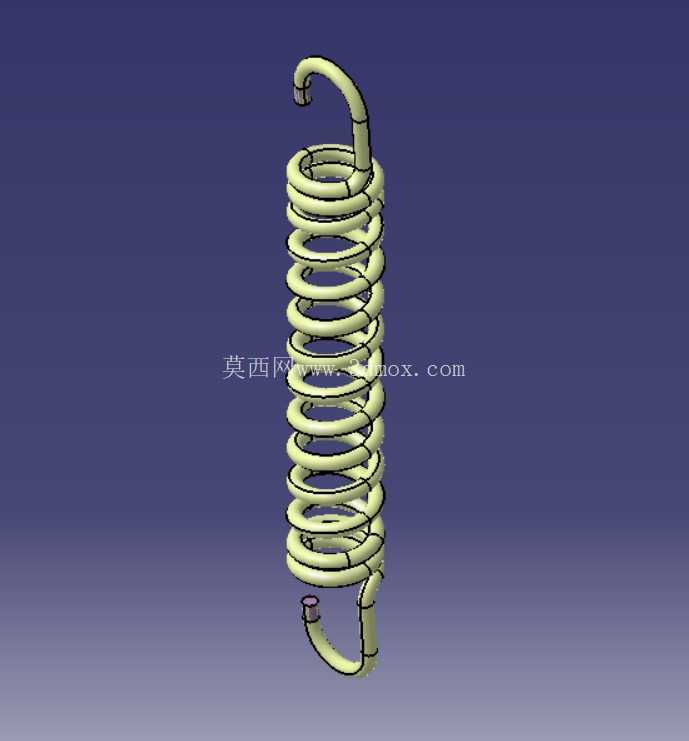

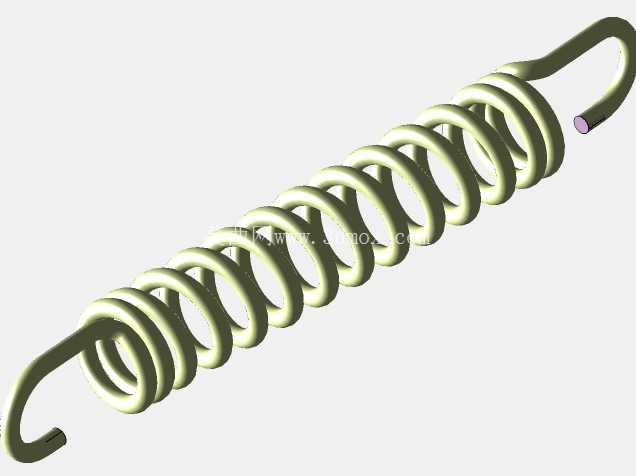

　　在实际工况适配中，还要考虑弹簧的工作环境，如果是用于流体介质的减压阀内部，弹簧表面需要做对应的防腐处理，避免介质长期侵蚀导致线材锈蚀、弹力下降；如果是用于高频往复的运动场景，需要校核弹簧的疲劳寿命，保证在额定循环次数下不会出现断裂失效。这款拉簧的三维结构完整还原了实际加工后的形态，包括挂钩的弯折弧度、簧圈的螺旋升角、并紧圈的过渡细节，在做整机装配干涉检查时，可以直接导入装配体，模拟弹簧在不同拉伸长度下的形态变化，验证全行程内是否存在与周边零件的干涉问题，也可以通过运动仿真模块，结合弹簧的刚度参数模拟实际工作过程中的弹力变化，为减压阀的调压参数校准提供直观的结构参考。
