79型减压阀用三角安装连接法兰结构

　　在工业流体管路的压力调控环节，减压阀作为核心压力控制元件，其安装连接结构的可靠性直接决定整套管路系统的运行稳定性，本次涉及的三角布局安装连接结构，是配套79型减压阀使用的专用安装载体，主要应用在中小通径的液压、气动管路系统中，常见于机床液压站、小型工业设备气动回路、实验室流体控制装置这类对安装空间有严格限制的场景。不同于常规圆形法兰的全周螺栓布局，该结构采用三孔均布的三角安装形式，三个安装孔以中心流道为圆心呈120°夹角排布，这种布局的核心优势在于，在同等连接强度要求下，能大幅缩小安装面的整体轮廓尺寸，适配设备内部狭窄的安装空间，同时三角定位的形式自带防呆属性，安装时不会出现孔位错位的问题，能有效降低现场装配的对位难度。

　　从结构功能来看，该部件中心的通孔是流体的过流通道，中心位置的凸台结构是和减压阀主体配合的定位止口，装配时止口和减压阀主体的定位槽配合，能保证连接后流道的同轴度，避免出现流道错位导致的压损增大、紊流噪声等问题。三个安装凸台分别对应一个螺栓过孔，每个凸台都做了加厚处理，螺栓锁紧时的压紧力通过凸台均匀传递到安装面，不会因为局部应力集中导致部件变形，影响密封性能。从设计思路层面，该结构在建模时优先保证了安装边界的尺寸精度，整体外轮廓的最大回转半径控制在R75范围内，三个安装孔的中心距分别对应R32、R45的排布尺寸，安装孔本身采用光孔设计，适配M6规格的内六角螺栓，螺栓锁紧后不会突出安装面，避免和周边其他管路、元件产生干涉。

　　部件的厚度方向做了阶梯式设计，中心过流区域厚度为36mm，保证流道的结构强度，能承受最高16MPa的工作压力，三个安装耳的厚度为25mm，在保证螺栓锁紧强度的前提下尽可能降低部件整体重量，减少材料消耗。密封面的平面度要求控制在0.02mm以内，粗糙度达到Ra1.6，装配时配合O型密封圈就能实现可靠的端面密封，不需要额外加装密封垫片，减少了装配工序和后期维护的备件种类。在实际选型应用中，该连接结构可以直接和同规格的79型减压阀主体配合，也可以作为转接法兰，将减压阀连接到不同通径的管路接口上，三个安装孔的位置公差控制在±0.1mm，能适配市面上多数同规格减压阀的安装尺寸，不需要额外做孔位修配。

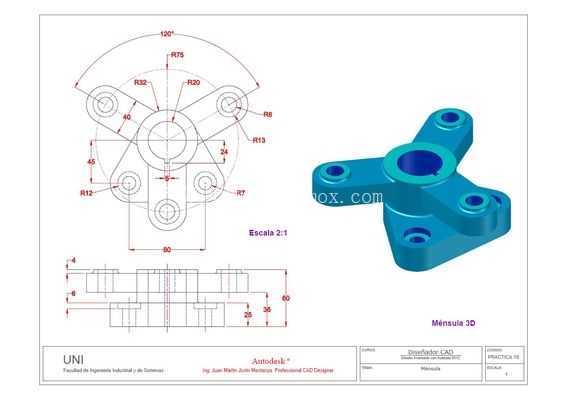

　　结构的边角位置都做了R3-R8的圆角过渡，避免加工和装配过程中出现锐边割手的问题，同时也能减少应力集中点，提升部件的抗疲劳强度，在长期承受管路压力波动的工况下，不会出现根部开裂的问题。从建模细节来看，图纸上标注的所有尺寸都对应实际加工的工艺要求，比如安装孔的沉台深度为4mm，刚好容纳螺栓头的高度，螺栓锁紧后端面和安装耳表面齐平，不会突出部件轮廓；中心止口的配合公差采用H7/h6的间隙配合，既能保证装配时的顺畅对位，又不会因为间隙过大导致流道偏心。在实际管路装配场景中，这种三角安装结构相比四孔法兰，在空间受限的设备内部操作时，只需要依次锁紧三个螺栓就能完成固定，扳手的操作空间要求更低，哪怕是周边已经布置了其他管路和元件，也能顺利完成螺栓的锁紧操作，后期维护拆卸时也更加方便。另外，该结构的三个安装耳采用对称式设计，安装时不需要区分方向，任意角度旋转120°都能正常对位装配，进一步降低了现场装配的出错概率，适合批量设备的流水线装配作业。
