外六角全螺纹紧固连接件结构设计

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，外六角螺丝作为其中的典型品类，几乎覆盖了从民用设备到工业重型装备的所有装配环节。从液压阀组的阀块拼接、仪器仪表的壳体固定，到自动化生产线的机架组装、机床附件的定位锁紧，这类紧固件的性能直接决定了整套设备的连接可靠性与长期运行稳定性。

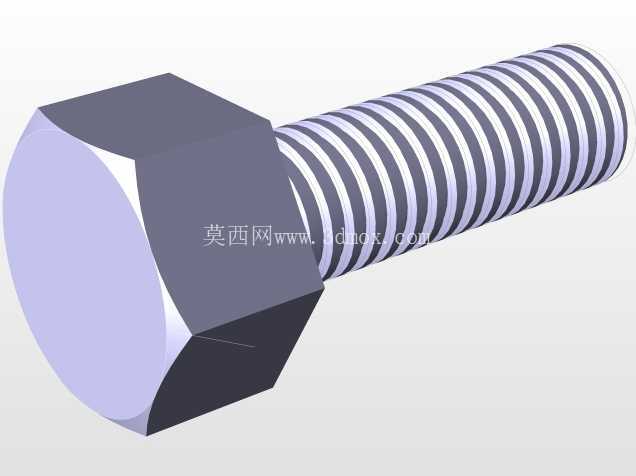

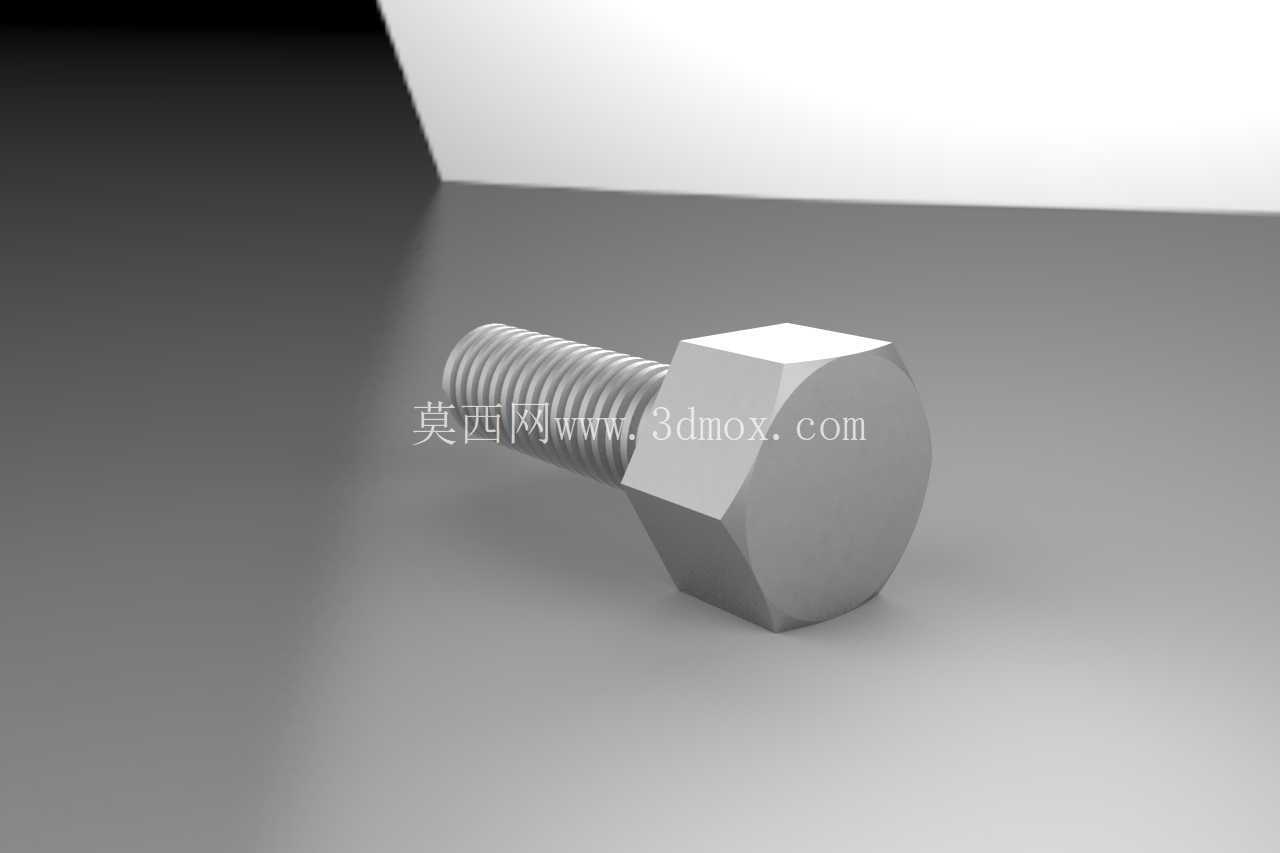

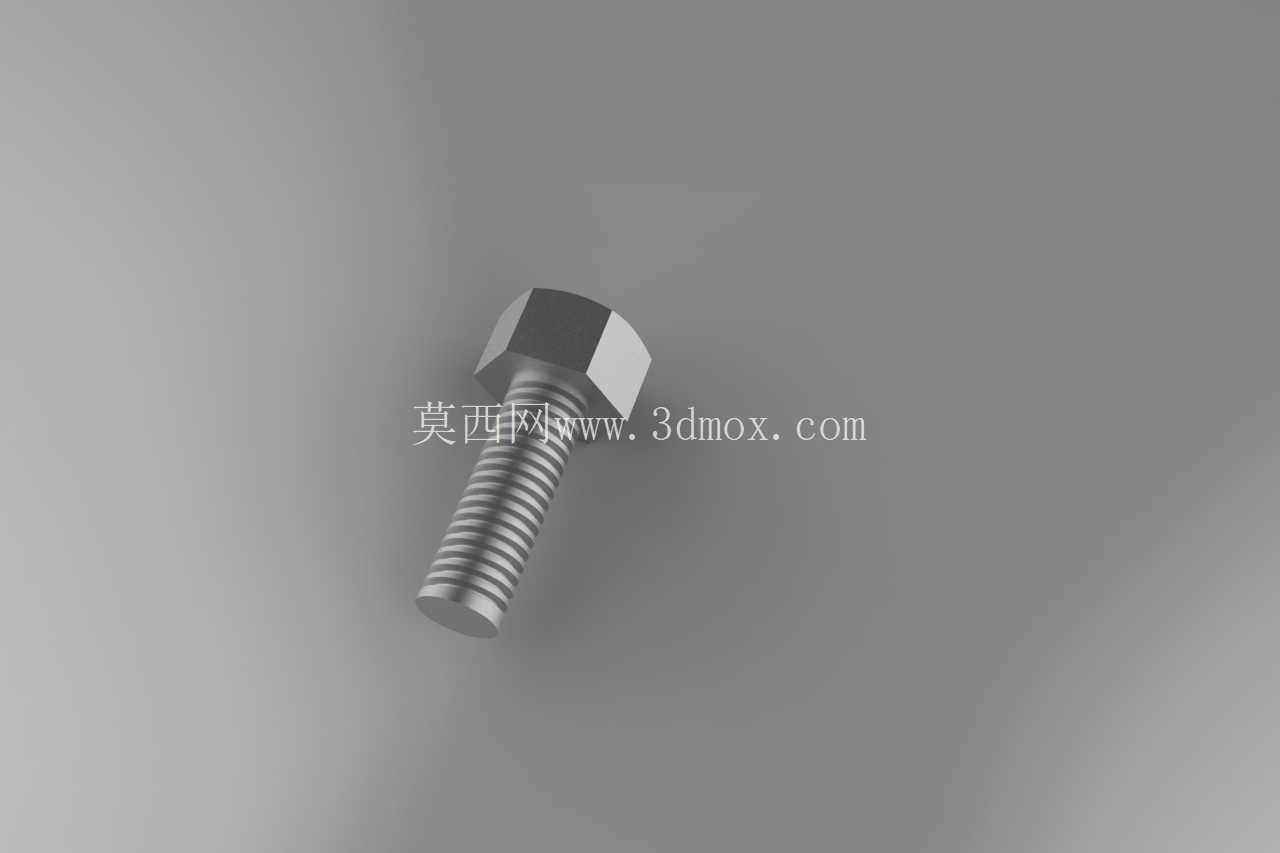

　　这款外六角螺丝采用六角形头部设计，核心考量是装配过程中的扭矩传递效率，六角结构的六个受力面可以与标准开口扳手、套筒工具实现完全贴合，相比一字、十字槽类的头部结构，能够承受更大的拧紧力矩，不易出现打滑、槽口崩损的问题，尤其适合需要较大预紧力的金属结构连接场景。头部与螺杆衔接处做了平滑过渡处理，避免应力集中导致的头部断裂问题，这一细节在承受交变载荷的连接部位尤为关键，比如减压阀这类存在流体压力波动的阀件装配场景，连接部位长期承受微幅振动，应力集中区域很容易萌生疲劳裂纹，过渡圆角的设计可以有效分散应力，提升紧固件的疲劳寿命。

　　螺杆部分采用全螺纹结构设计，这种设计的优势在于连接长度的适配性更强，不需要严格控制被连接件的总厚度，装配时可以根据实际叠层厚度灵活调整拧入深度，对于仪器仪表类内部空间紧凑、连接厚度存在公差波动的装配场景，全螺纹结构的适配性远优于半螺纹螺丝。螺纹牙型采用标准公制三角螺纹，牙型角60度，牙侧间隙控制在标准公差范围内，既保证了足够的连接自锁性能，又能让螺纹配合的摩擦力处于合理区间，避免拧入过程中出现卡滞、滑牙的问题。螺纹收尾处做了收尾锥度处理，不会出现平尾导致的最后几牙螺纹变形问题，也能让螺丝顺利穿过被连接件的光孔，不会刮伤孔壁。

　　从安装边界来看，这款六角螺丝的头部对边尺寸符合标准紧固件的尺寸规范，装配时需要预留的扳手空间可以直接参照通用机械设计手册的标准值选取，不需要额外做非标空间避让。头部下端面为平整的承压面，装配时不需要额外加装厚平垫即可保证足够的接触面积，承压面与螺杆轴线的垂直度控制在标准公差范围内，拧紧后不会出现偏载问题，能保证预紧力均匀作用在被连接件表面，避免被连接件局部压溃或者连接松动。

　　在实际选型应用中，这类外六角螺丝常被用于阀门类产品的端盖连接、支架固定场景，比如减压阀的阀体与阀盖连接，需要均匀施加预紧力保证内部密封件的压缩量均匀，六角头的结构可以让操作人员按对角顺序逐步拧紧，保证各点位的预紧力一致，避免密封面受力不均出现泄漏。在小型仪器仪表的内部装配中，这类螺丝的头部高度较低，不会占用过多的内部空间，适合紧凑空间内的装配需求。

　　设计这类紧固件的三维模型时，需要重点关注螺纹部分的建模精度，尤其是牙型的轮廓尺寸、螺距的准确性，这些参数直接决定了后续工程出图、装配干涉检查的准确性。如果用于装配仿真，还需要考虑螺纹配合的间隙设置，还原真实装配过程中的拧入路径，避免仿真过程中出现干涉报错。头部的六角轮廓需要保证对边尺寸、对角尺寸的公差符合标准要求，否则在后续做装配工具的匹配仿真时会出现偏差，无法验证装配空间的合理性。

　　不同于定制化的非标连接件，这类标准六角螺丝的设计核心是在符合通用标准的前提下，优化细节结构的应力分布，让产品在不同工况下都能保持稳定的连接性能。比如在有振动的工况下，配合标准弹垫使用时，平整的头部下端面可以给弹垫提供均匀的支撑面，保证弹垫的防松效果充分发挥；在有防腐要求的场景下，六角结构的棱角处做了微小的倒钝处理，不会出现镀层堆积、边角锈蚀的问题。

　　从结构设计的角度看，这类基础紧固件的每一处尺寸细节都对应着实际装配中的需求，没有多余的结构设计，所有的几何特征都是为了提升装配效率、保证连接强度、延长使用寿命。哪怕是头部最外侧的微小倒角，也不是无意义的工艺特征，它既可以去除头部冲压或镦制过程中产生的飞边毛刺，避免装配时划伤操作人员，也能让螺丝更顺利地放入被连接件的沉孔或装配工位，提升自动化装配线的上料成功率。
